高中物理 数字化电学实验：描绘小灯泡的伏安特性曲线素材 新人教版选修3-1

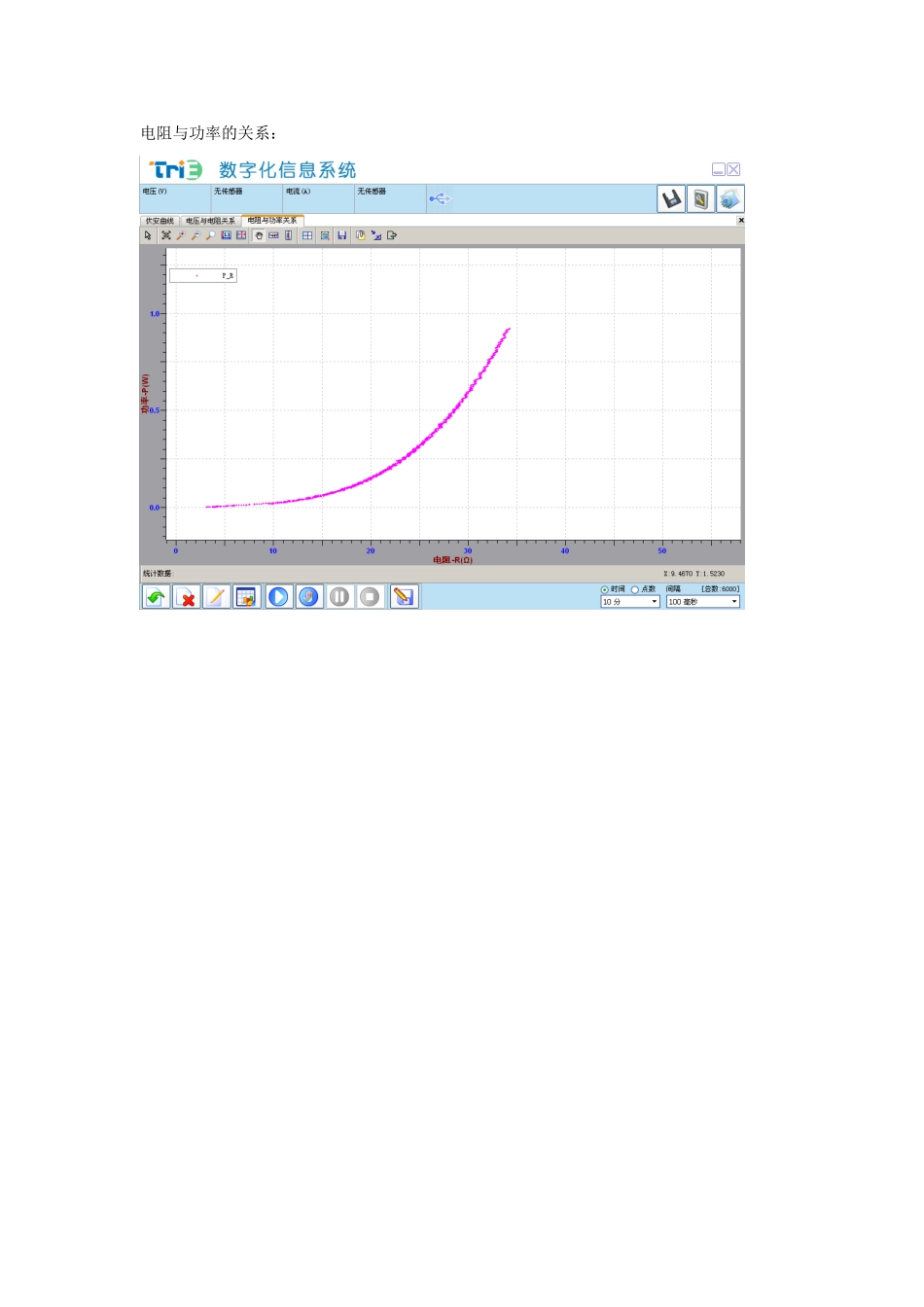

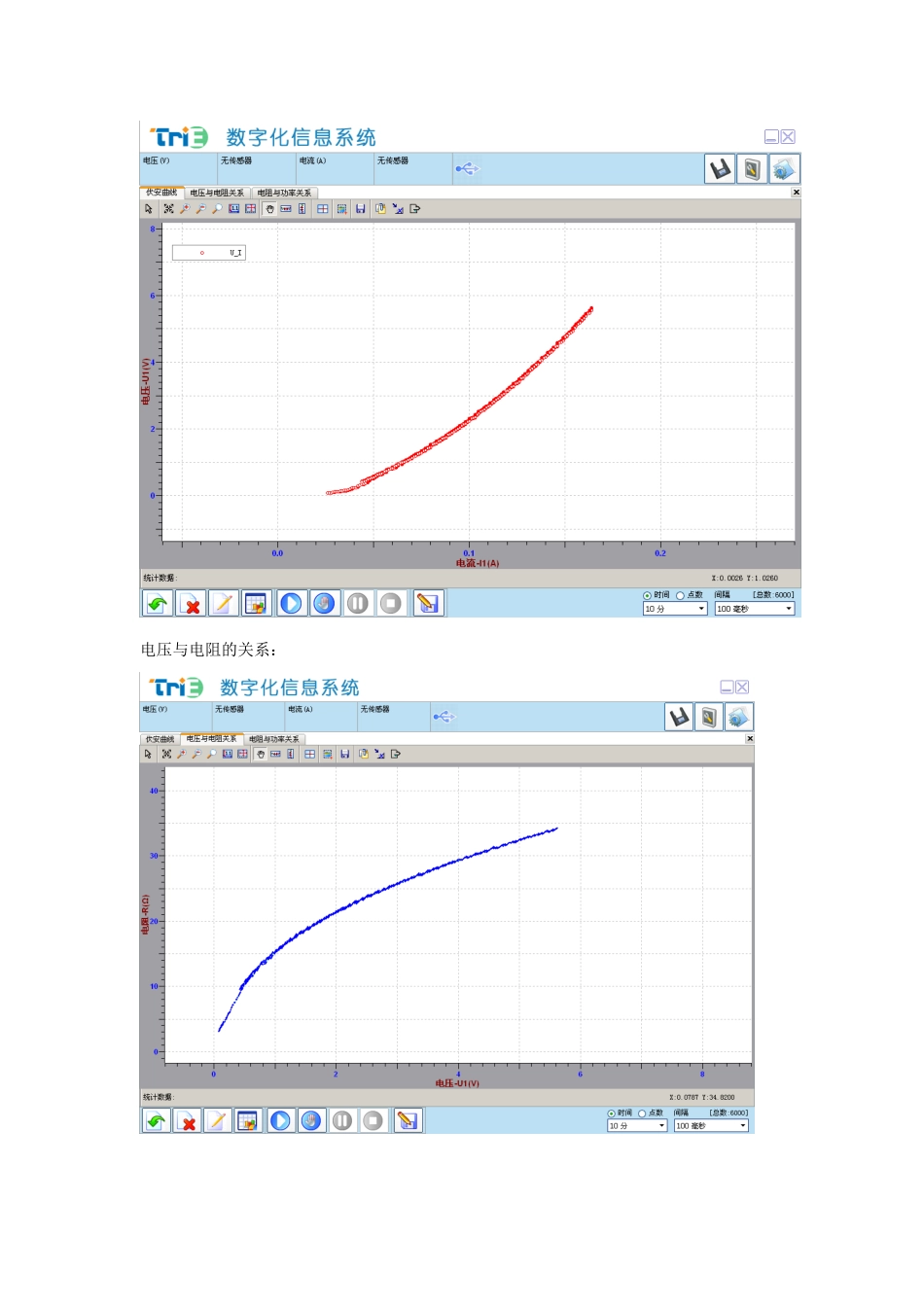

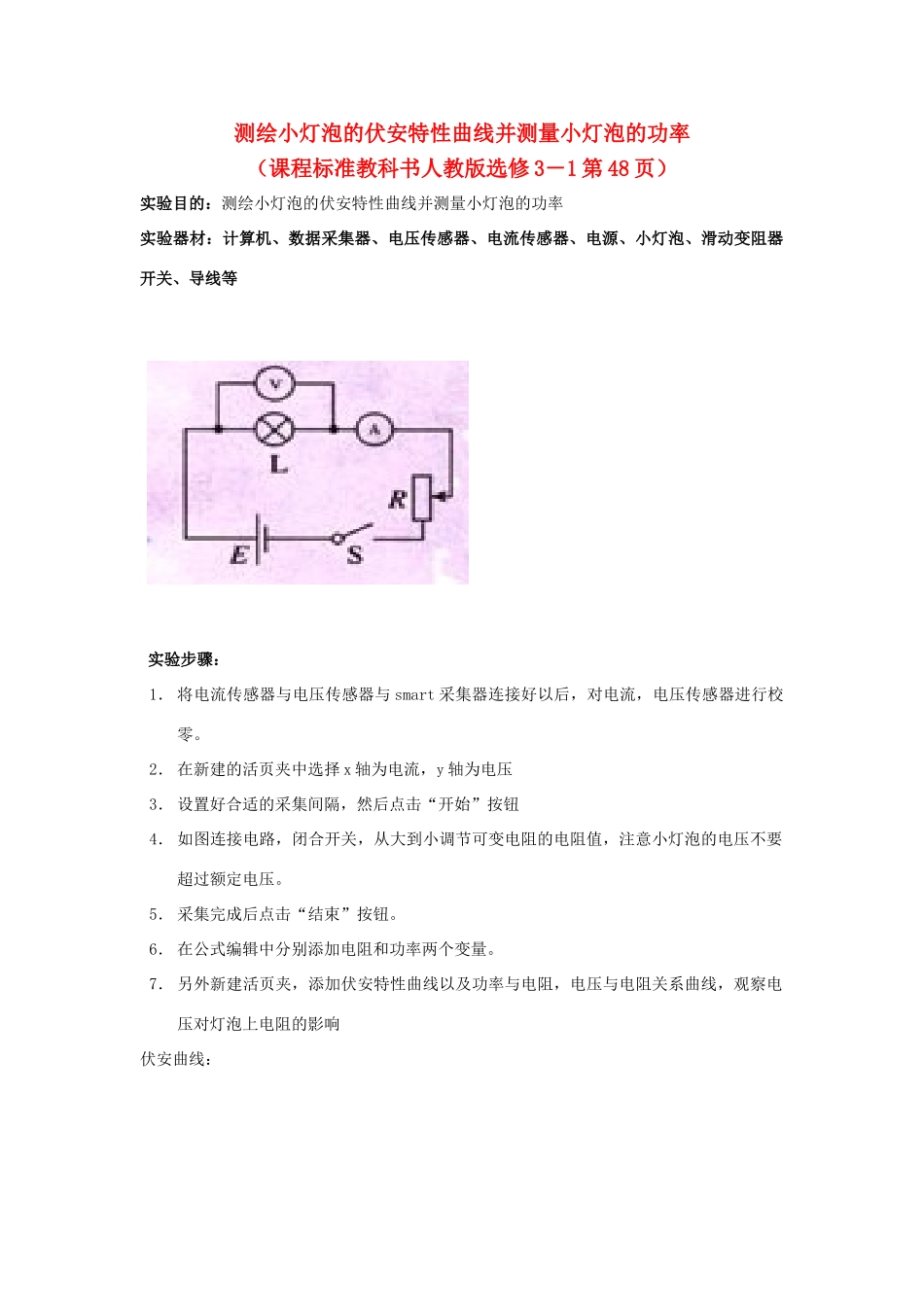

测绘小灯泡的伏安特性曲线并测量小灯泡的功率（课程标准教科书人教版选修 3－1 第 48 页）实验目的：测绘小灯泡的伏安特性曲线并测量小灯泡的功率实验器材：计算机、数据采集器、电压传感器、电流传感器、电源、小灯泡、滑动变阻器开关、导线等实验步骤：1． 将电流传感器与电压传感器与 smart 采集器连接好以后，对电流，电压传感器进行校零。2． 在新建的活页夹中选择 x 轴为电流，y 轴为电压3． 设置好合适的采集间隔，然后点击“开始”按钮4． 如图连接电路，闭合开关，从大到小调节可变电阻的电阻值，注意小灯泡的电压不要超过额定电压。5． 采集完成后点击“结束”按钮。6． 在公式编辑中分别添加电阻和功率两个变量。7． 另外新建活页夹，添加伏安特性曲线以及功率与电阻，电压与电阻关系曲线，观察电压对灯泡上电阻的影响伏安曲线：电压与电阻的关系：电阻与功率的关系：
