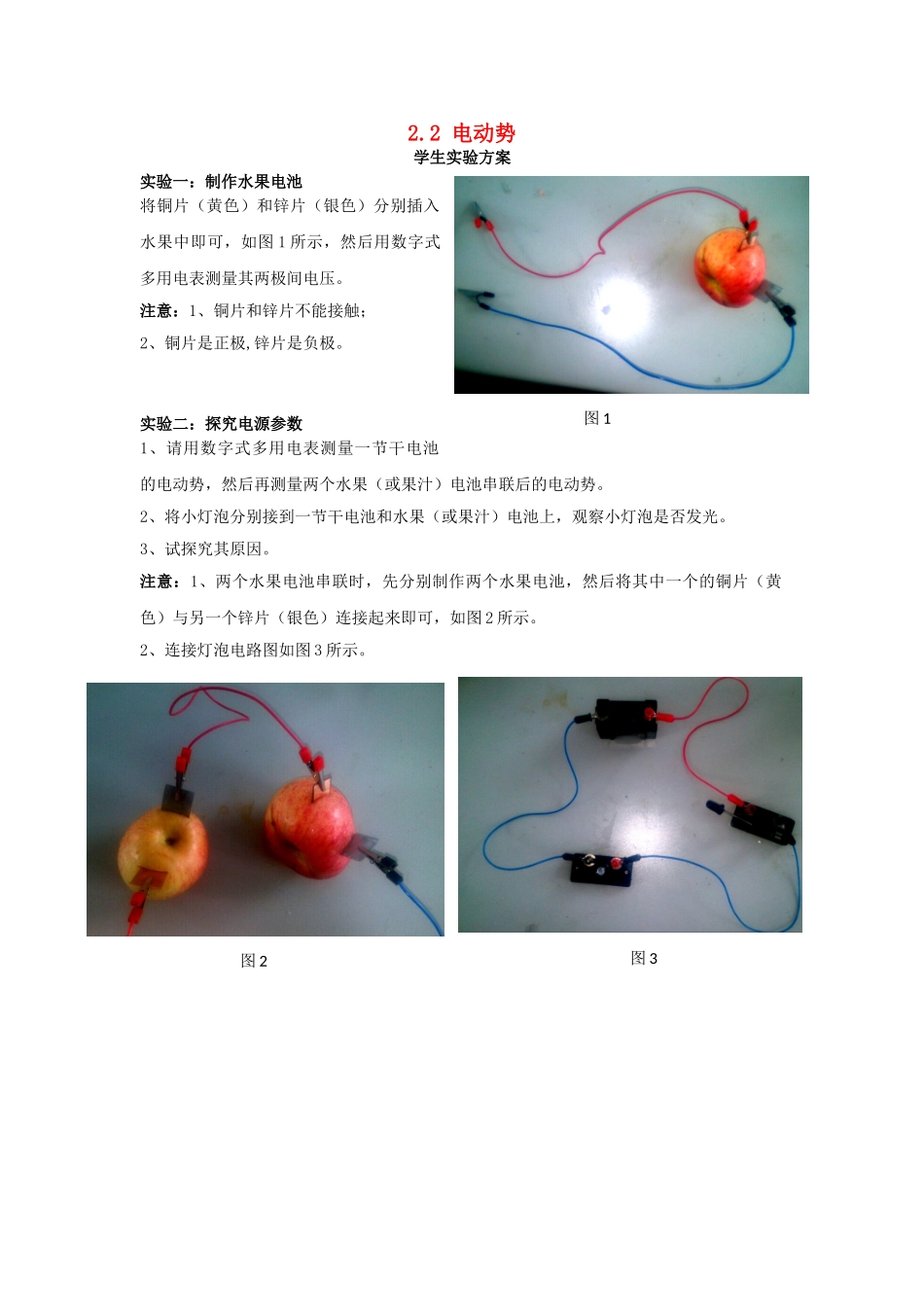

2.2 电动势学生实验方案实验一：制作水果电池将铜片（黄色）和锌片（银色）分别插入水果中即可，如图 1 所示，然后用数字式多用电表测量其两极间电压。注意：1、铜片和锌片不能接触；2、铜片是正极,锌片是负极。实验二：探究电源参数1、请用数字式多用电表测量一节干电池的电动势，然后再测量两个水果（或果汁）电池串联后的电动势。2、将小灯泡分别接到一节干电池和水果（或果汁）电池上，观察小灯泡是否发光。3、试探究其原因。注意：1、两个水果电池串联时，先分别制作两个水果电池，然后将其中一个的铜片（黄色）与另一个锌片（银色）连接起来即可，如图 2 所示。2、连接灯泡电路图如图 3 所示。图 1图 2图 3
