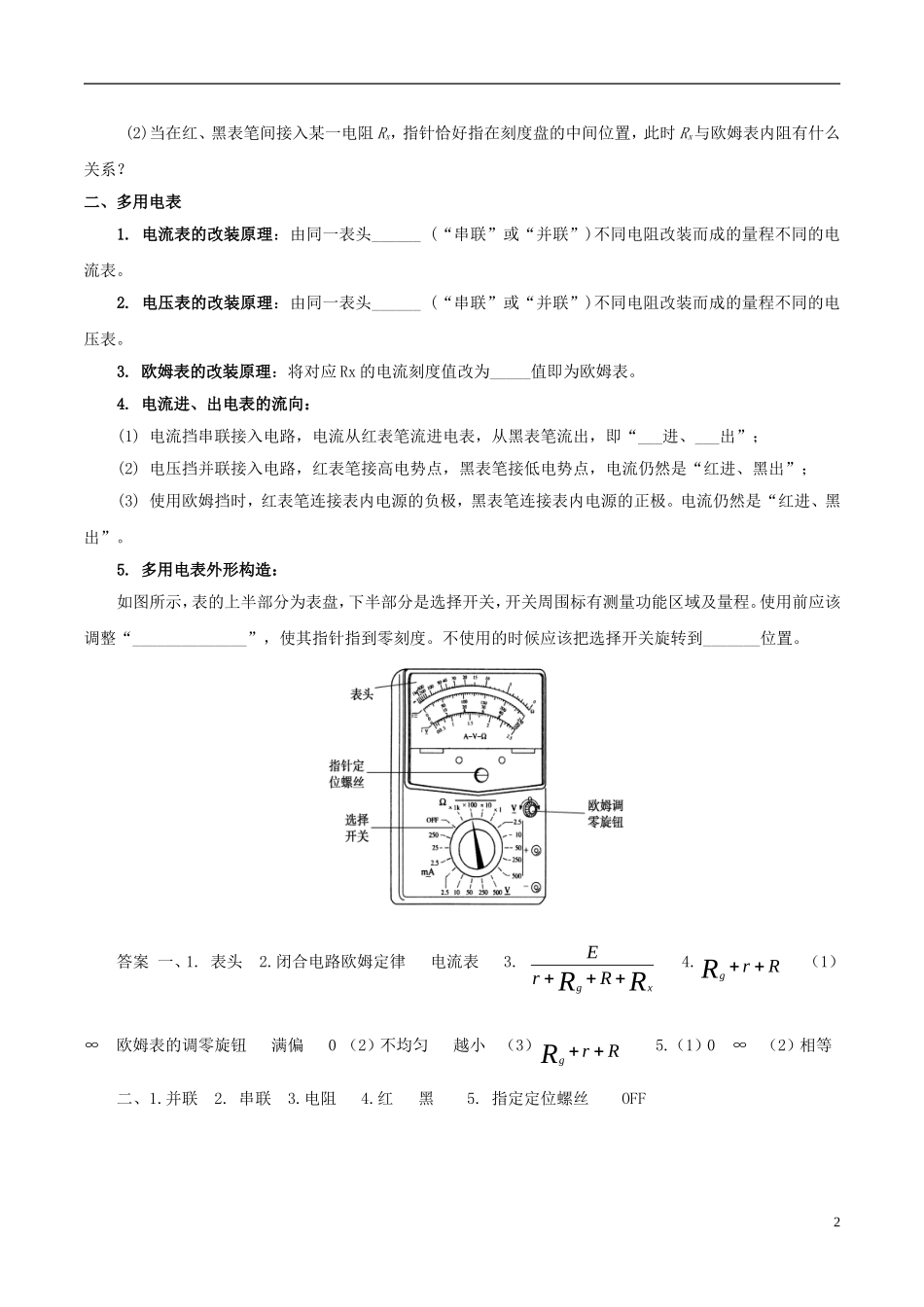

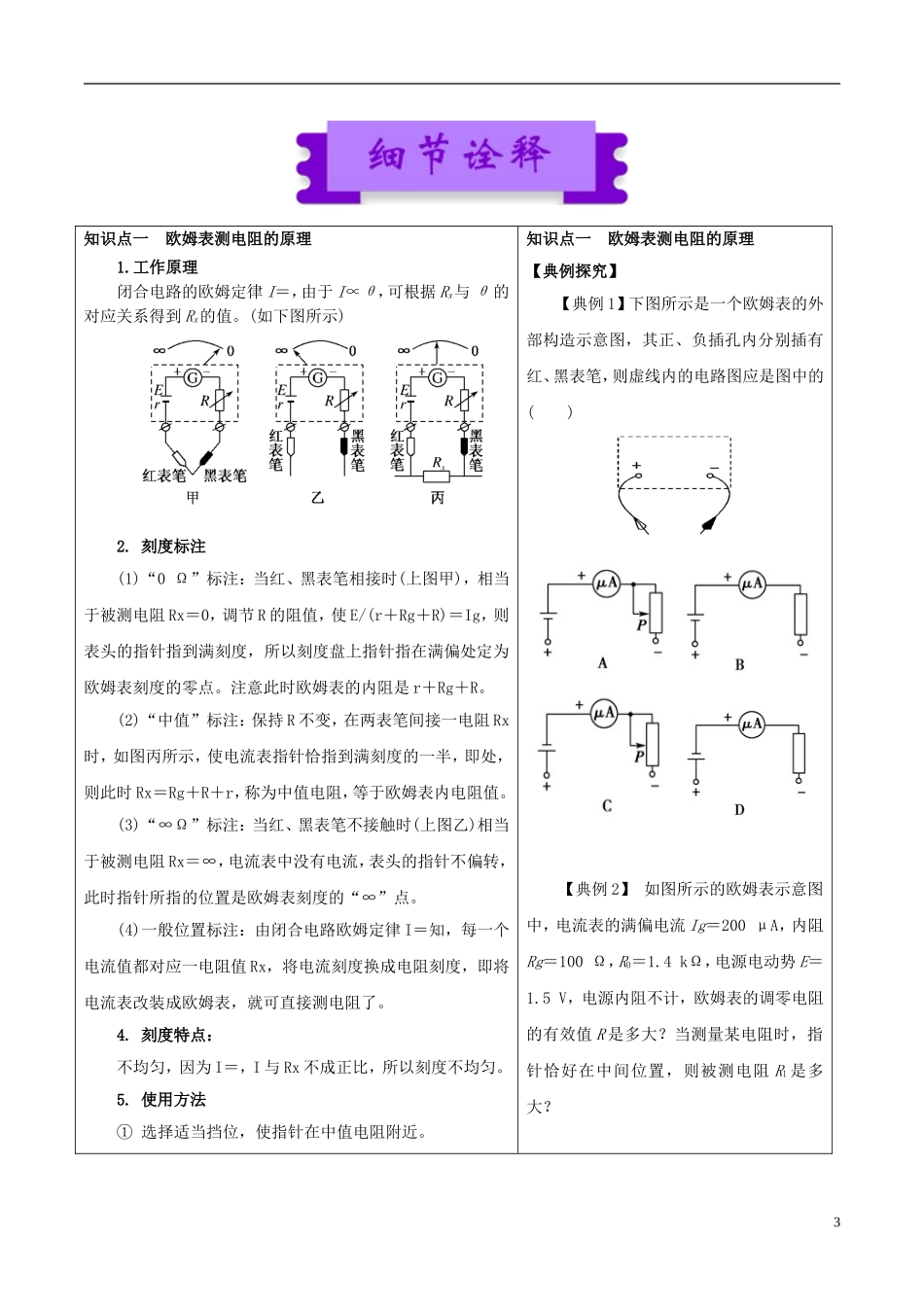

2.8 多用电表的原理【学习目标】1. 知道多用电表的内部构造。2. 理解欧姆表的构造和原理。一、欧姆表1. 欧姆表内部构造:_____、电源和可变电阻三部分组成。2. 欧姆表原理:依据_____________________制成,由_______改装而成。3. 欧 姆 表 测 量 原 理 。 如 图 所 示 , 当 红 黑 表 笔 间 接 入 被 测 电 阻 Rx 时 , 通 过 表 头 的 电 流 I =_____________。改变 Rx,电流 I 随着改变,每个 Rx 值都对应一个电流值,在刻度盘上直接标出与 I 值对应的Rx 值,就可以从刻度盘上直接读出被测电阻的阻值。4.欧姆表内阻:将红、黑表笔短接,调节滑动变阻器使电流表达到满偏电流 Ig,根据闭合电路的欧姆定律,Ig=,故欧姆表内电阻 R 内==___________。说明:(1)当红、黑表笔断开时,电流表中电流为零,此时表笔间电阻无穷大,所以在表盘上电流零处标电阻“____”;当红、黑表笔短接时,调节________________,使电流表指针_____,所以在电流满偏处标电阻“___”。(2) I 与 Rx 不成比例,欧姆表的刻度_________ (填“均匀”或“不均匀”)。欧姆表偏角越大,表明被测电阻______。(3) 中值电阻:当外加电阻 Rx=___________时,电流为 I==Ig,此时电流表指针指在刻度盘的中央,该电阻叫中值电阻。5. 想一想:(1)、当红、黑表笔短接时,指针指示的位置标出的电阻值为多少?红、黑表笔断开时,指针指示的位置标出的电阻值为多少? 1 (2)当在红、黑表笔间接入某一电阻 Rx,指针恰好指在刻度盘的中间位置,此时 Rx与欧姆表内阻有什么关系? 二、多用电表1. 电流表的改装原理:由同一表头______ (“串联”或“并联”)不同电阻改装而成的量程不同的电流表。2. 电压表的改装原理:由同一表头______ (“串联”或“并联”)不同电阻改装而成的量程不同的电压表。3. 欧姆表的改装原理:将对应 Rx 的电流刻度值改为_____值即为欧姆表。4. 电流进、出电表的流向:(1) 电流挡串联接入电路,电流从红表笔流进电表,从黑表笔流出,即“___进、___出”;(2) 电压挡并联接入电路,红表笔接高电势点,黑表笔接低电势点,电流仍然是“红进、黑出”;(3) 使用欧姆挡时,红表笔连接表内电源的负极,黑表笔连接表内电源的正极。电流仍然是“红进、黑出”。5. 多用电表外形构造:如图所示,表的上半部分为表盘,下半部分是选择开关,开关周围标有测量功能区域及量程。使用前应该调整“__...
