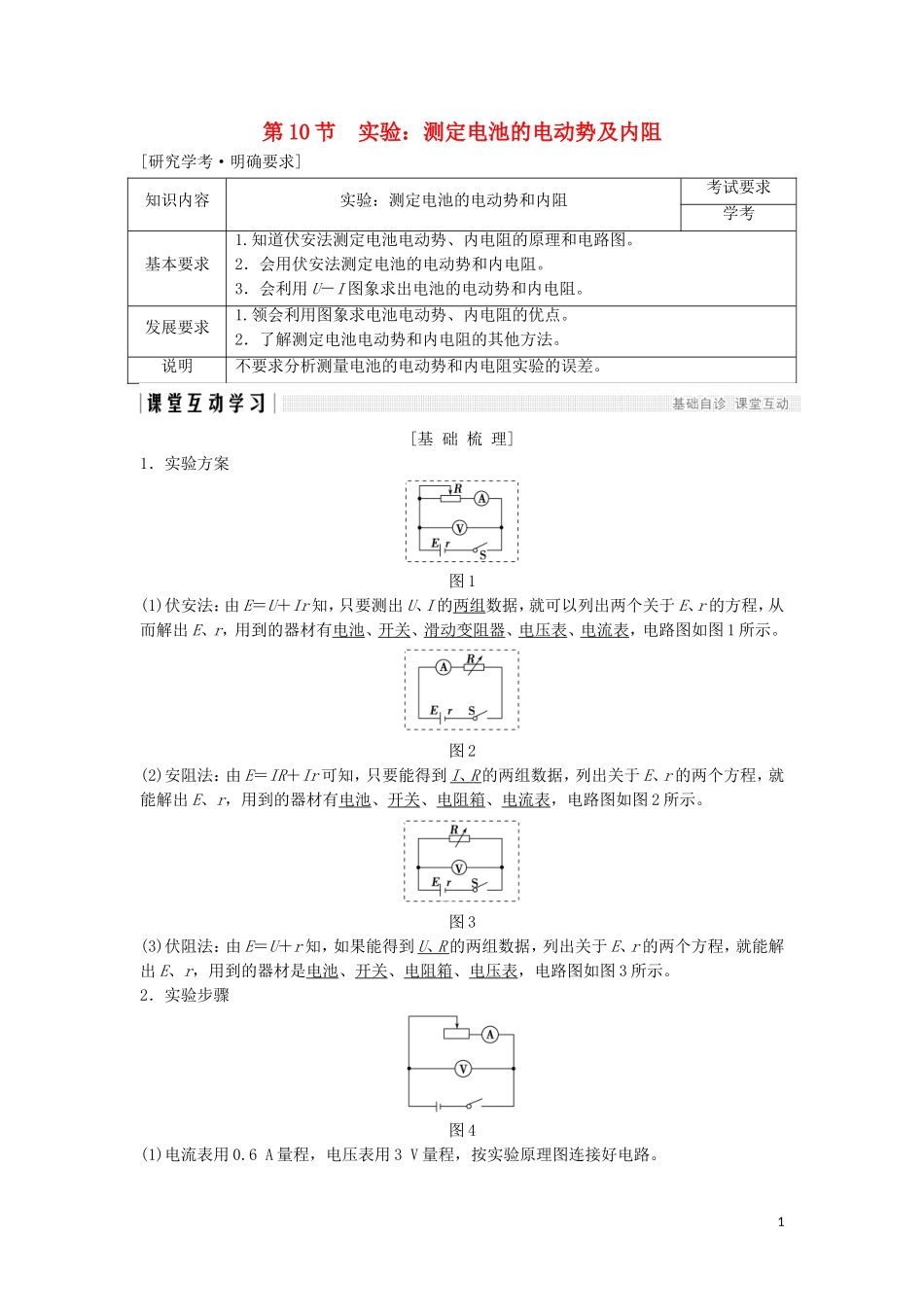

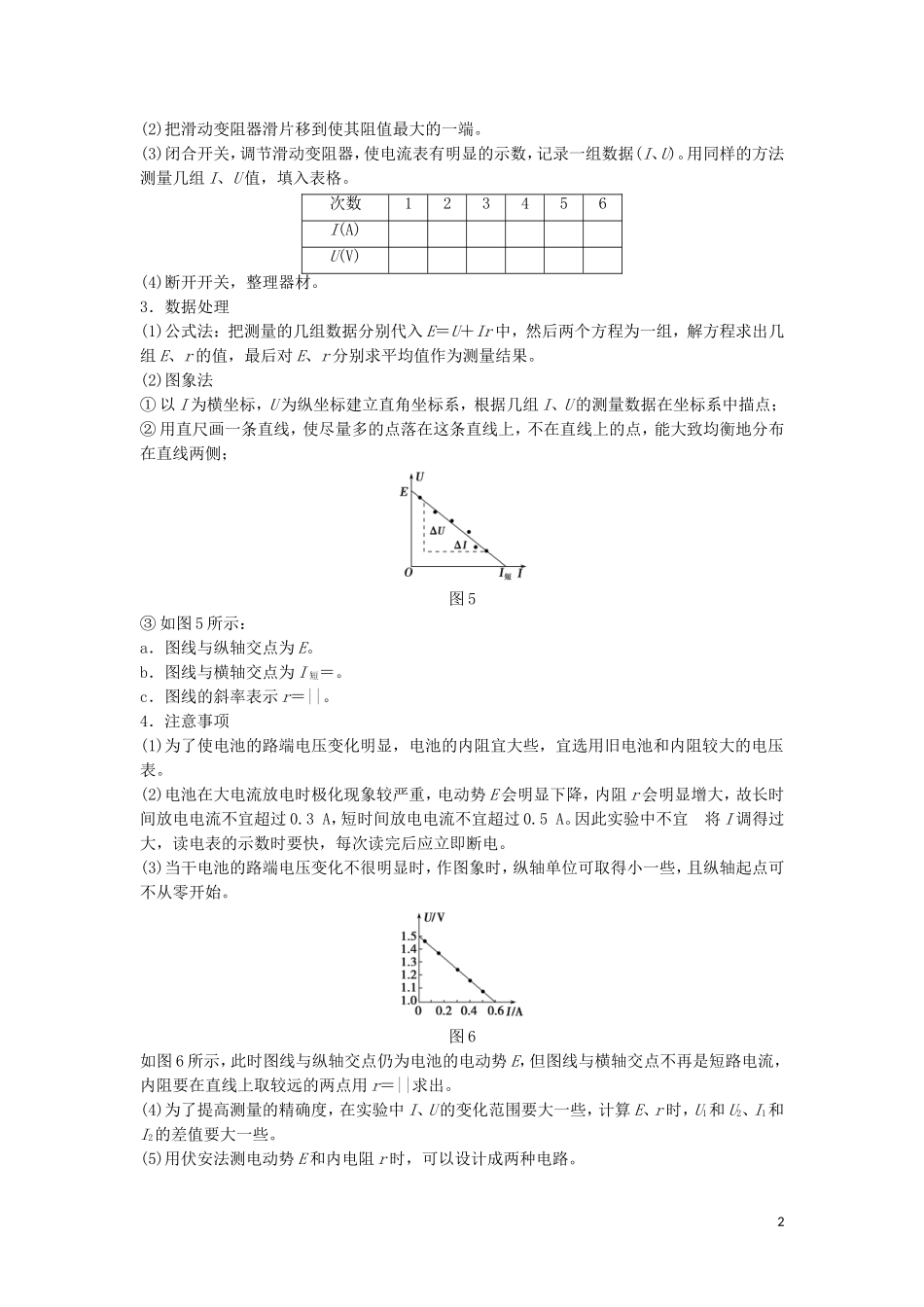

第 10 节 实验：测定电池的电动势及内阻[研究学考·明确要求]知识内容实验：测定电池的电动势和内阻考试要求学考基本要求1.知道伏安法测定电池电动势、内电阻的原理和电路图。2．会用伏安法测定电池的电动势和内电阻。3．会利用 U－I 图象求出电池的电动势和内电阻。发展要求1.领会利用图象求电池电动势、内电阻的优点。2．了解测定电池电动势和内电阻的其他方法。说明不要求分析测量电池的电动势和内电阻实验的误差。[基 础 梳 理]1．实验方案图 1(1)伏安法：由 E＝U＋Ir 知，只要测出 U、I 的两组数据，就可以列出两个关于 E、r 的方程，从而解出 E、r，用到的器材有电池、开关、滑动变阻器、电压表、电流表，电路图如图 1 所示。图 2(2)安阻法：由 E＝IR＋Ir 可知，只要能得到 I 、 R 的两组数据，列出关于 E、r 的两个方程，就能解出 E、r，用到的器材有电池、开关、电阻箱、电流表，电路图如图 2 所示。图 3(3)伏阻法：由 E＝U＋r 知，如果能得到 U 、 R 的两组数据，列出关于 E、r 的两个方程，就能解出 E、r，用到的器材是电池、开关、电阻箱、电压表，电路图如图 3 所示。2．实验步骤图 4(1)电流表用 0.6 A 量程，电压表用 3 V 量程，按实验原理图连接好电路。1(2)把滑动变阻器滑片移到使其阻值最大的一端。(3)闭合开关，调节滑动变阻器，使电流表有明显的示数，记录一组数据(I、U)。用同样的方法测量几组 I、U 值，填入表格。次数123456I(A)U(V)(4)断开开关，整理器材。3．数据处理(1)公式法：把测量的几组数据分别代入 E＝U＋Ir 中，然后两个方程为一组，解方程求出几组 E、r 的值，最后对 E、r 分别求平均值作为测量结果。(2)图象法① 以 I 为横坐标，U 为纵坐标建立直角坐标系，根据几组 I、U 的测量数据在坐标系中描点；② 用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点，能大致均衡地分布在直线两侧；图 5③ 如图 5 所示：a．图线与纵轴交点为 E。b．图线与横轴交点为 I 短＝。c．图线的斜率表示 r＝||。4．注意事项(1)为了使电池的路端电压变化明显，电池的内阻宜大些，宜选用旧电池和内阻较大的电压表。(2)电池在大电流放电时极化现象较严重，电动势 E 会明显下降，内阻 r 会明显增大，故长时间放电电流不宜超过 0.3 A，短时间放电电流不宜超过 0.5 A。因此实验中不宜 将 I 调得过大，读电表的示数时要快，每次读完后应立即...
