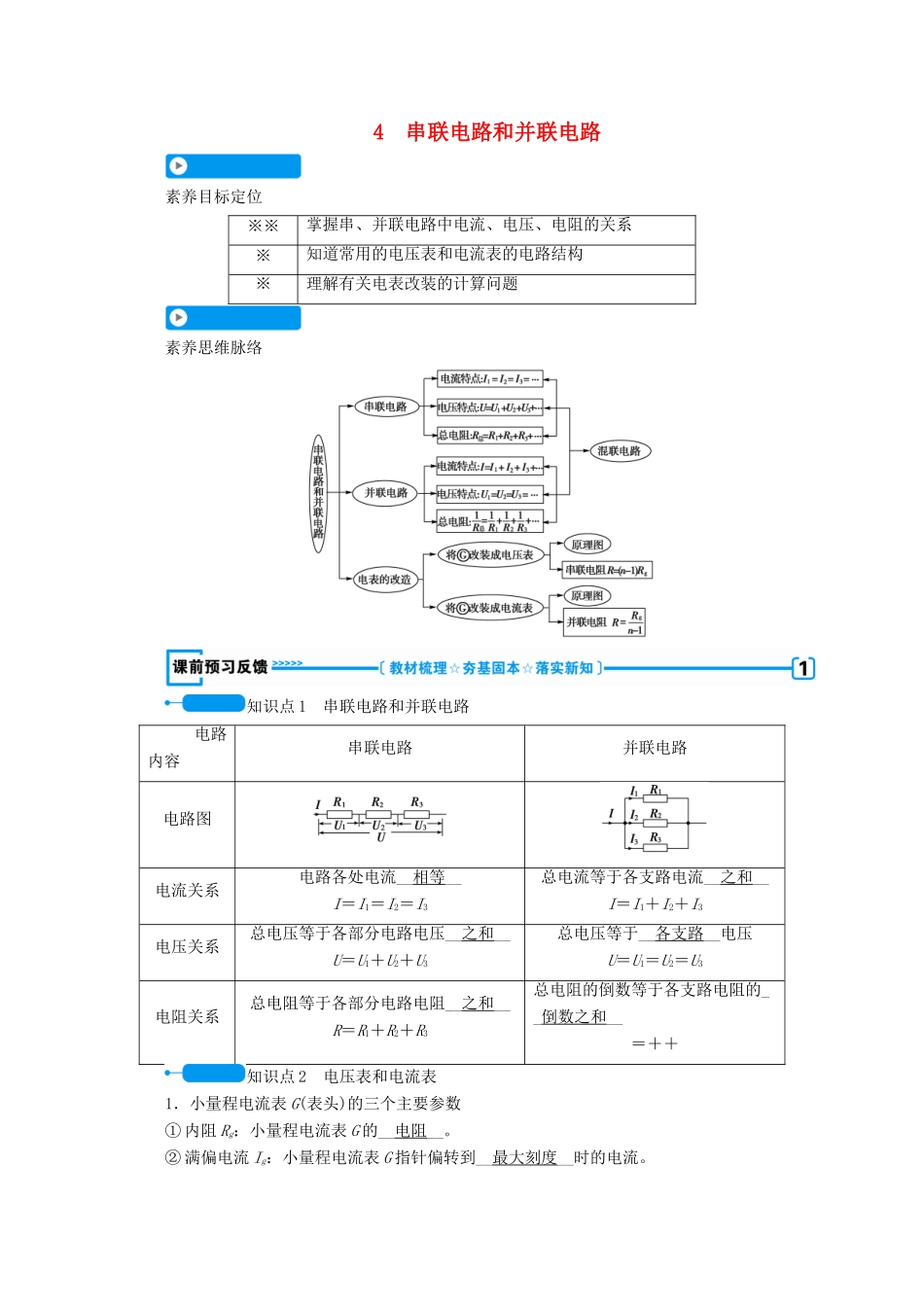

4 串联电路和并联电路素养目标定位※※掌握串、并联电路中电流、电压、电阻的关系※知道常用的电压表和电流表的电路结构※理解有关电表改装的计算问题素养思维脉络知识点 1 串联电路和并联电路电路内容串联电路并联电路电路图电流关系电路各处电流__相等__ I＝I1＝I2＝I3总电流等于各支路电流__之和__I＝I1＋I2＋I3电压关系总电压等于各部分电路电压__之和__U＝U1＋U2＋U3总电压等于__各支路__电压U＝U1＝U2＝U3电阻关系总电阻等于各部分电路电阻__之和__R＝R1＋R2＋R3总电阻的倒数等于各支路电阻的__倒数之和__＝＋＋知识点 2 电压表和电流表1．小量程电流表 G(表头)的三个主要参数① 内阻 Rg：小量程电流表 G 的__电阻__。② 满偏电流 Ig：小量程电流表 G 指针偏转到__最大刻度__时的电流。③ 满偏电压 Ug：小量程电流表 G 通过满偏电流时，加在它两端的__电压__，由欧姆定律可知：Ug＝__IgRg__。2．电流表 G 改装成电压表和电流表(1)电流表改装成电压表的原理：给小量程电流表串联一个__分压电阻__，就可以用来量度较大的电压。如图 1 所示。(2)大量程电流表的改装原理：给小量程电流表__并联一个分流__电阻，就可以用来量度较大的电流，如图 2 所示。 图 1 图 2 思考辨析『判一判』(1)串联电路的总电流等于流过各电阻的电流之和。( × )(2)串联电路的总电压等于各电阻两端的电压之和。( √ )(3)并联电路的总电阻一定大于每一个电阻的阻值。( × )(4)一个电阻和一根无电阻的理想导线并联，总电阻为零。( √ )(5)测量较大的电压时，将表头上串联一个较大的电阻，就改装成了电压表。( √ )(6)测量较大的电流时，将表头上并联一个较大的电阻，就改装成了量程较大的电流表 。( × )『选一选』(2019·北京市中关村中学高二上学期期中)如图所示，甲、乙两个电路都是由一个灵敏电流计 G 和一个变阻器 R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( D )A．甲表是电流表，R 增大时量程增大B．甲表是电压表，R 增大时量程减小C．乙表是电流表，R 增大时量程减小D．乙表是电压表，R 增大时量程增大解析：电压表电阻分压，串联；电流表电阻分流，并联；所以甲表为电流表，乙表为电压表，并联电路电阻大时分流少，所以 R 增大时量程减小，A 错误，B 错误；串联电路电阻大时分压多，所以 R 增大时量程增大，C 错误，D 正确。『想一想』某用户家中有很...
