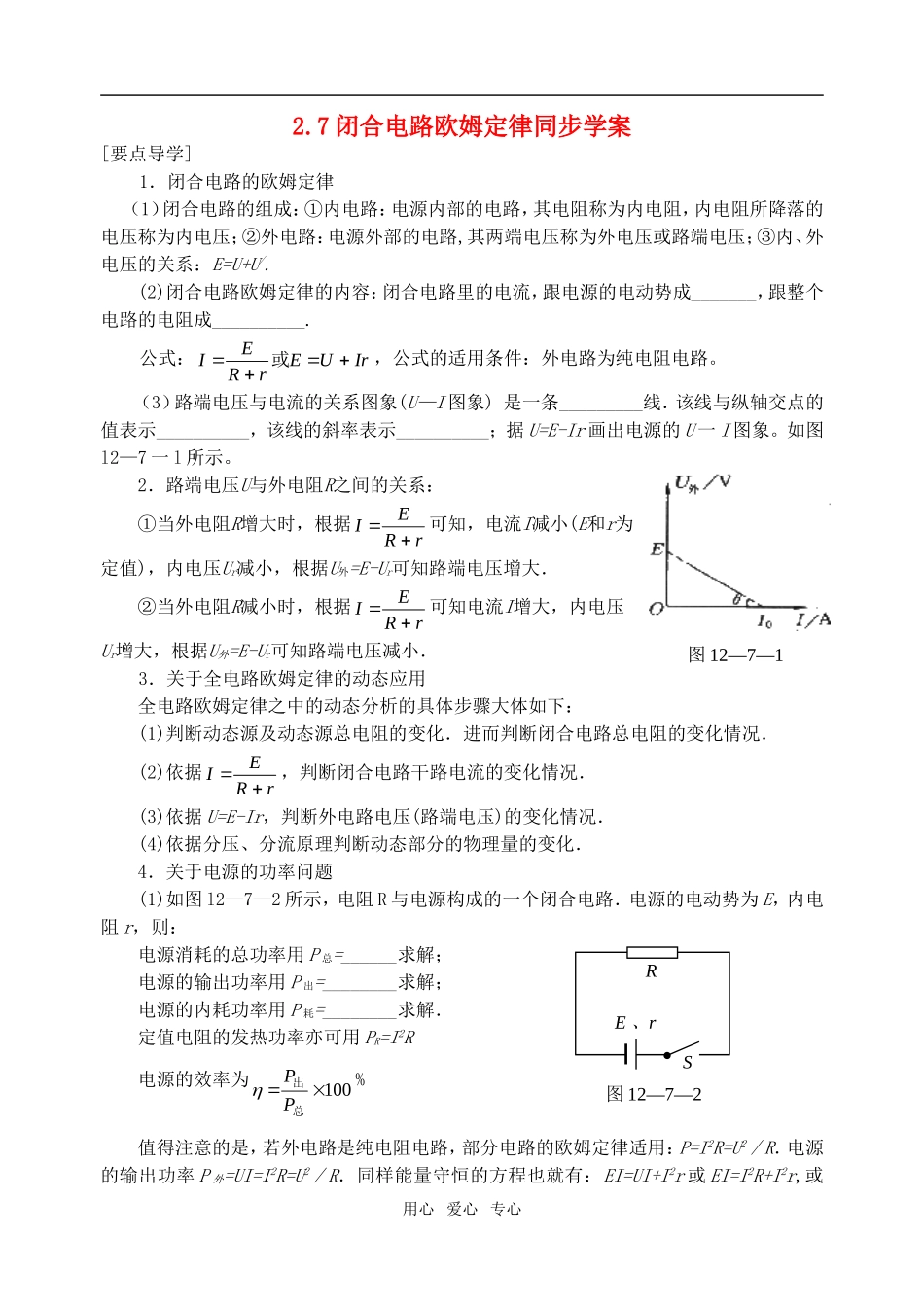

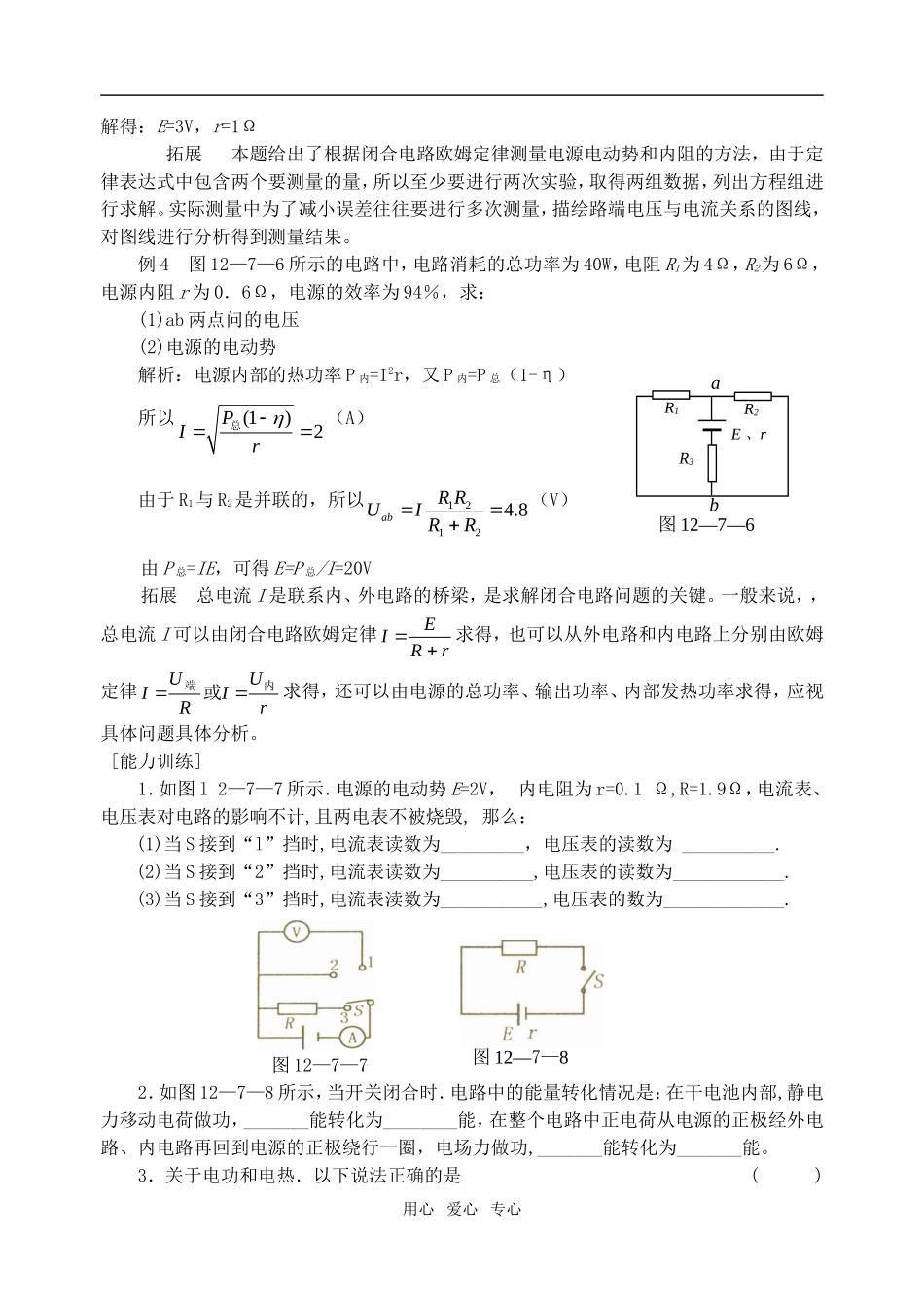

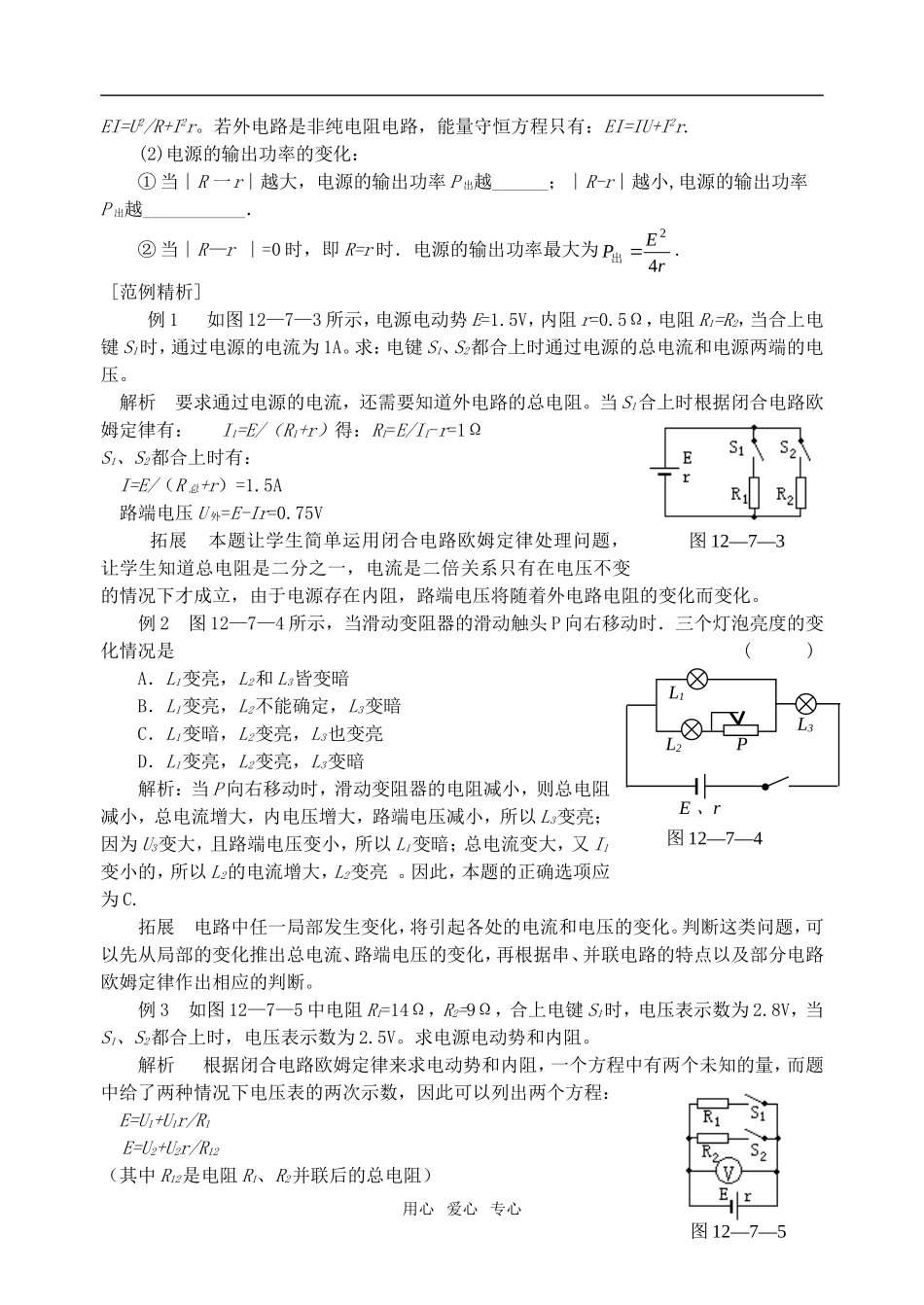

2.7 闭合电路欧姆定律同步学案[要点导学]1．闭合电路的欧姆定律（1）闭合电路的组成：①内电路：电源内部的电路，其电阻称为内电阻，内电阻所降落的电压称为内电压；②外电路：电源外部的电路,其两端电压称为外电压或路端电压；③内、外电压的关系：E=U+U/.(2)闭合电路欧姆定律的内容：闭合电路里的电流，跟电源的电动势成_______，跟整个电路的电阻成__________.公式：IrUErREI或，公式的适用条件：外电路为纯电阻电路。（3）路端电压与电流的关系图象(U—I 图象) 是一条_________线．该线与纵轴交点的值表示__________，该线的斜率表示__________；据 U=E-Ir 画出电源的 U 一 I 图象。如图l2—7 一 l 所示。 2．路端电压U与外电阻R之间的关系： ①当外电阻R增大时，根据rREI可知，电流I减小(E和r为定值)，内电压Ur减小，根据U外=E-Ur可知路端电压增大． ②当外电阻R减小时，根据rREI可知电流I增大，内电压Ur增大，根据U外=E-Ur可知路端电压减小．3．关于全电路欧姆定律的动态应用全电路欧姆定律之中的动态分析的具体步骤大体如下： (1)判断动态源及动态源总电阻的变化．进而判断闭合电路总电阻的变化情况． (2)依据rREI，判断闭合电路干路电流的变化情况． (3)依据 U=E-Ir，判断外电路电压(路端电压)的变化情况． (4)依据分压、分流原理判断动态部分的物理量的变化． 4．关于电源的功率问题 (1)如图 l2—7—2 所示，电阻 R 与电源构成的一个闭合电路．电源的电动势为 E，内电阻 r，则： 电源消耗的总功率用 P 总=______求解； 电源的输出功率用 P 出=________求解； 电源的内耗功率用 P 耗=________求解． 定值电阻的发热功率亦可用 PR=I2R 电源的效率为100总出PP%值得注意的是，若外电路是纯电阻电路，部分电路的欧姆定律适用：P=I2R=U2／R．电源的输出功率 P 外=UI=I2R=U2／R．同样能量守恒的方程也就有：EI=UI+I2r 或 EI=I2R+I2r,或用心 爱心 专心图 12—7—1图 12—7—2E 、rRSEI=U2/R+I2r。若外电路是非纯电阻电路，能量守恒方程只有：EI=IU+I2r.(2)电源的输出功率的变化：① 当∣R 一 r∣越大，电源的输出功率 P 出越______；∣R-r∣越小,电源的输出功率P 出越___________． ② 当∣R—r ∣=0 时，即 R=r 时．电源的输出功率最大为rEP42出. [范例精析]例 1 如图 12—7—3 所示，电源电动势 E=1.5V，内阻 r=0.5Ω，电阻 R1=R2，当合上电...
