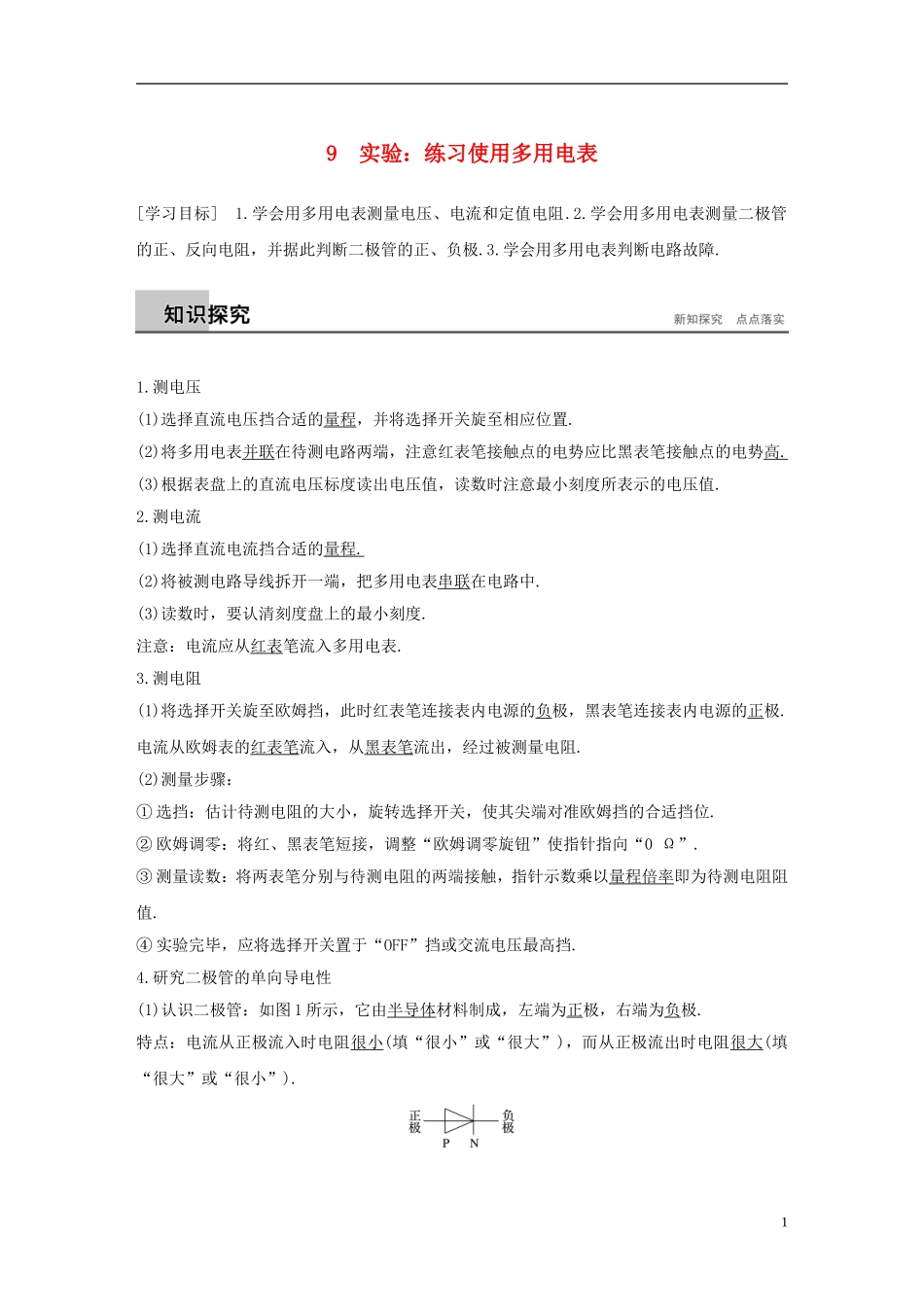

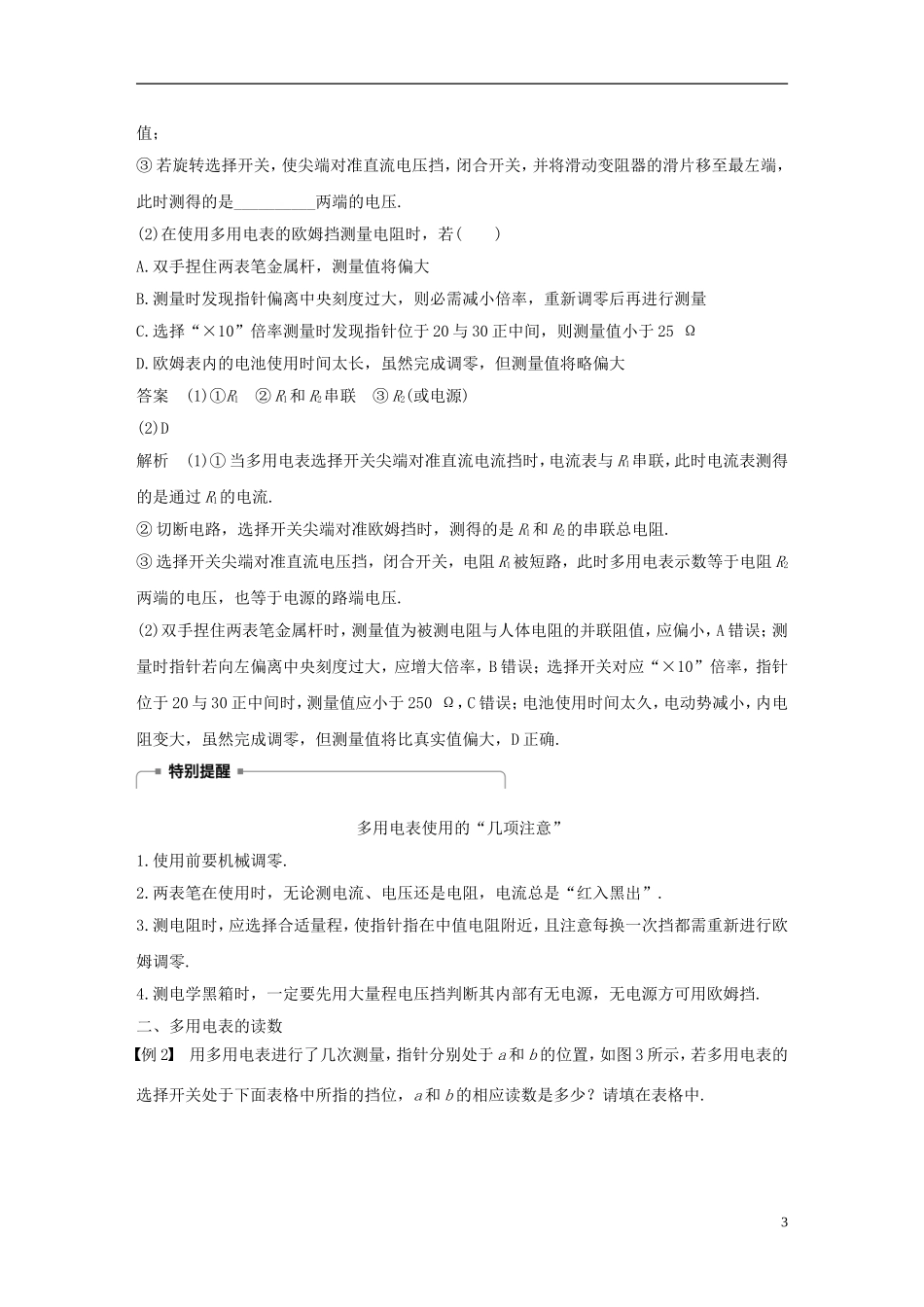

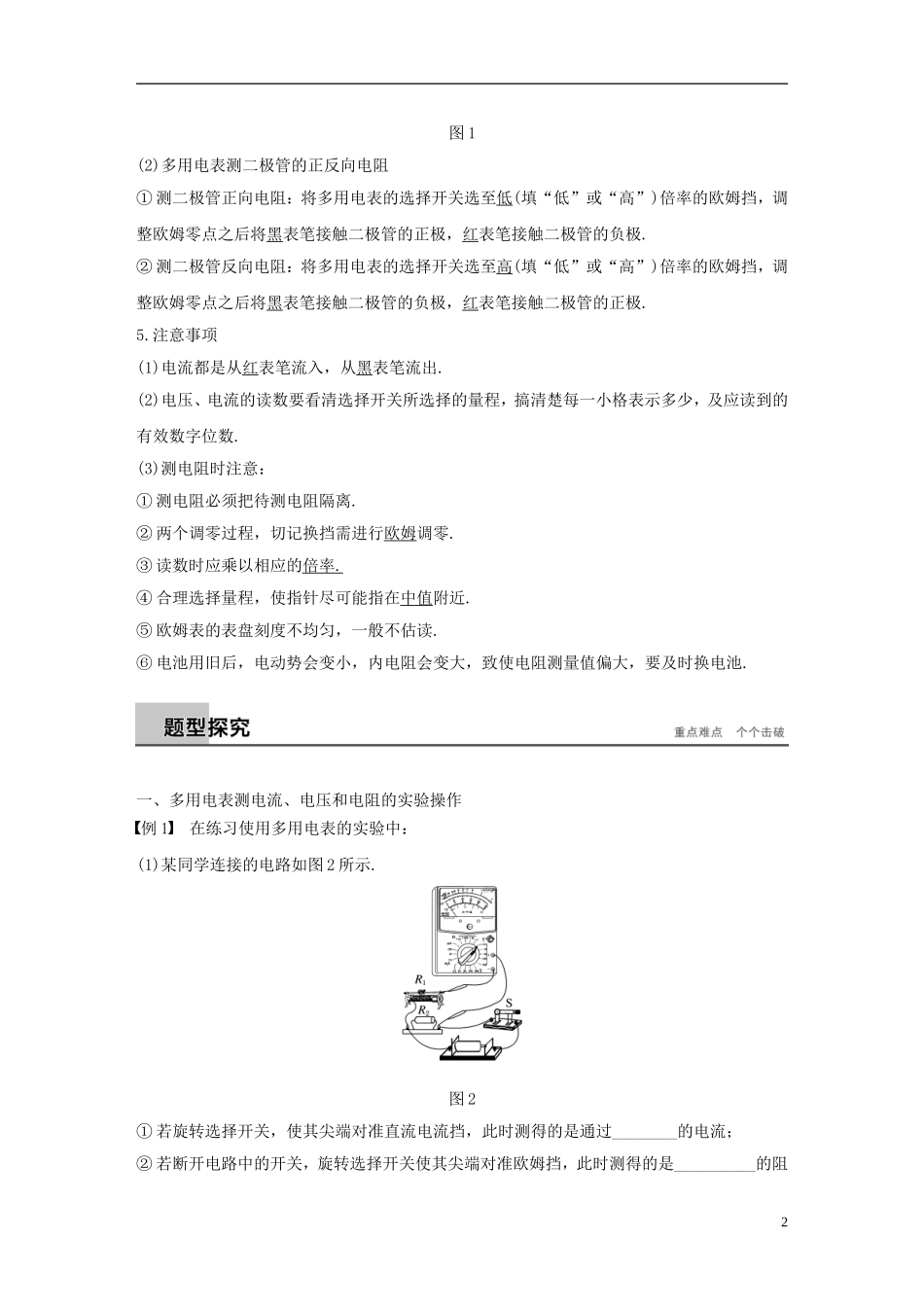

9 实验:练习使用多用电表[学习目标] 1.学会用多用电表测量电压、电流和定值电阻.2.学会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极.3.学会用多用电表判断电路故障.1.测电压(1)选择直流电压挡合适的量程,并将选择开关旋至相应位置.(2)将多用电表并联在待测电路两端,注意红表笔接触点的电势应比黑表笔接触点的电势高 . (3)根据表盘上的直流电压标度读出电压值,读数时注意最小刻度所表示的电压值.2.测电流(1)选择直流电流挡合适的量程 . (2)将被测电路导线拆开一端,把多用电表串联在电路中.(3)读数时,要认清刻度盘上的最小刻度.注意:电流应从红表笔流入多用电表.3.测电阻(1)将选择开关旋至欧姆挡,此时红表笔连接表内电源的负极,黑表笔连接表内电源的正极.电流从欧姆表的红表笔流入,从黑表笔流出,经过被测量电阻.(2)测量步骤:① 选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.② 欧姆调零:将红、黑表笔短接,调整“欧姆调零旋钮”使指针指向“0 Ω”.③ 测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以量程倍率即为待测电阻阻值.④ 实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.4.研究二极管的单向导电性(1)认识二极管:如图 1 所示,它由半导体材料制成,左端为正极,右端为负极.特点:电流从正极流入时电阻很小(填“很小”或“很大”),而从正极流出时电阻很大(填“很大”或“很小”).1图 1(2)多用电表测二极管的正反向电阻① 测二极管正向电阻:将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡,调整欧姆零点之后将黑表笔接触二极管的正极,红表笔接触二极管的负极.② 测二极管反向电阻:将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡,调整欧姆零点之后将黑表笔接触二极管的负极,红表笔接触二极管的正极.5.注意事项(1)电流都是从红表笔流入,从黑表笔流出.(2)电压、电流的读数要看清选择开关所选择的量程,搞清楚每一小格表示多少,及应读到的有效数字位数.(3)测电阻时注意:① 测电阻必须把待测电阻隔离.② 两个调零过程,切记换挡需进行欧姆调零.③ 读数时应乘以相应的倍率 . ④ 合理选择量程,使指针尽可能指在中值附近.⑤ 欧姆表的表盘刻度不均匀,一般不估读.⑥ 电池用旧后,电动势会变小,内电阻会变大,致使电阻测量值偏大,要及时换电池.一、多用电表测电流、电压和电阻的实验操作例 1 在练习使用多...
