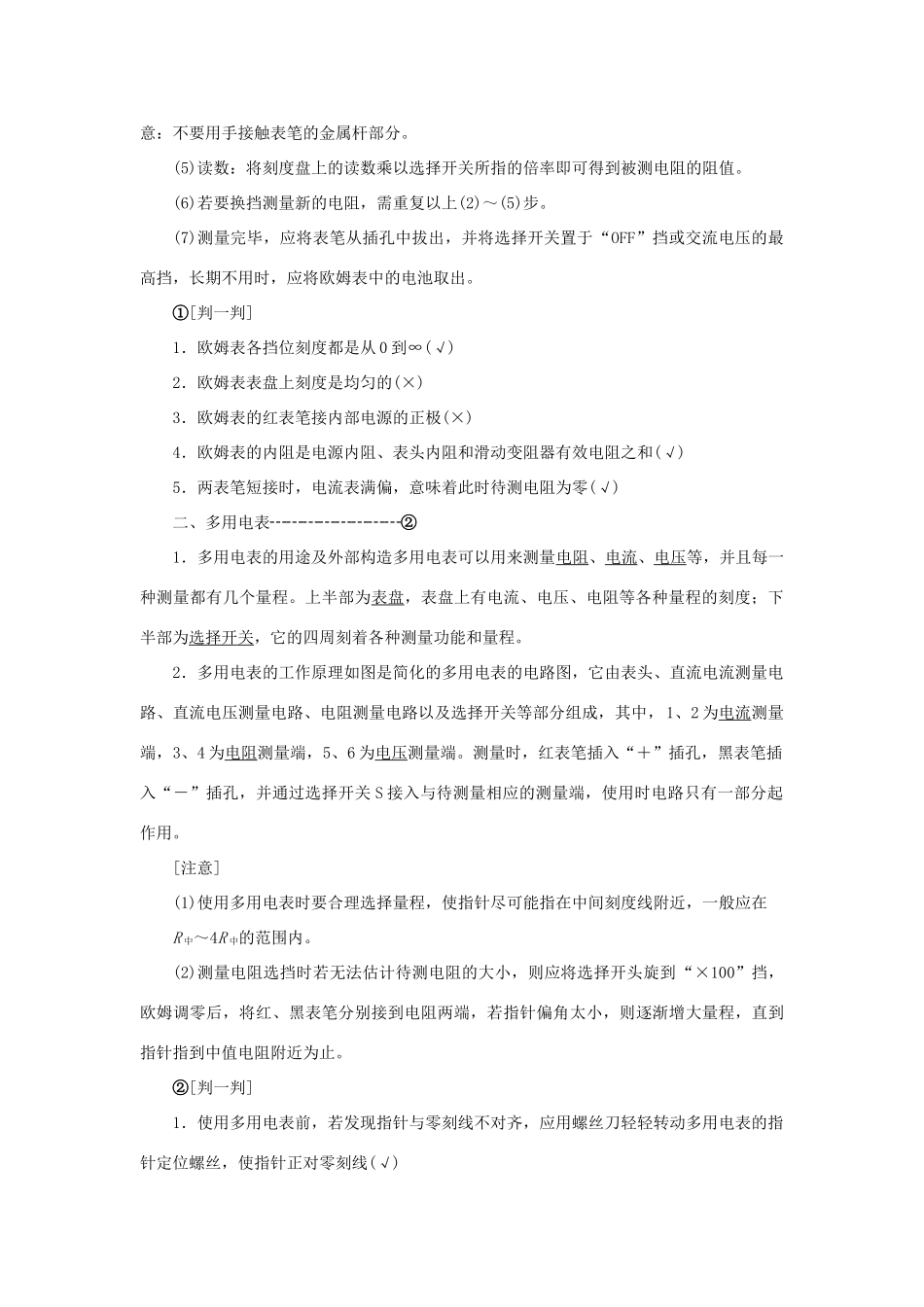

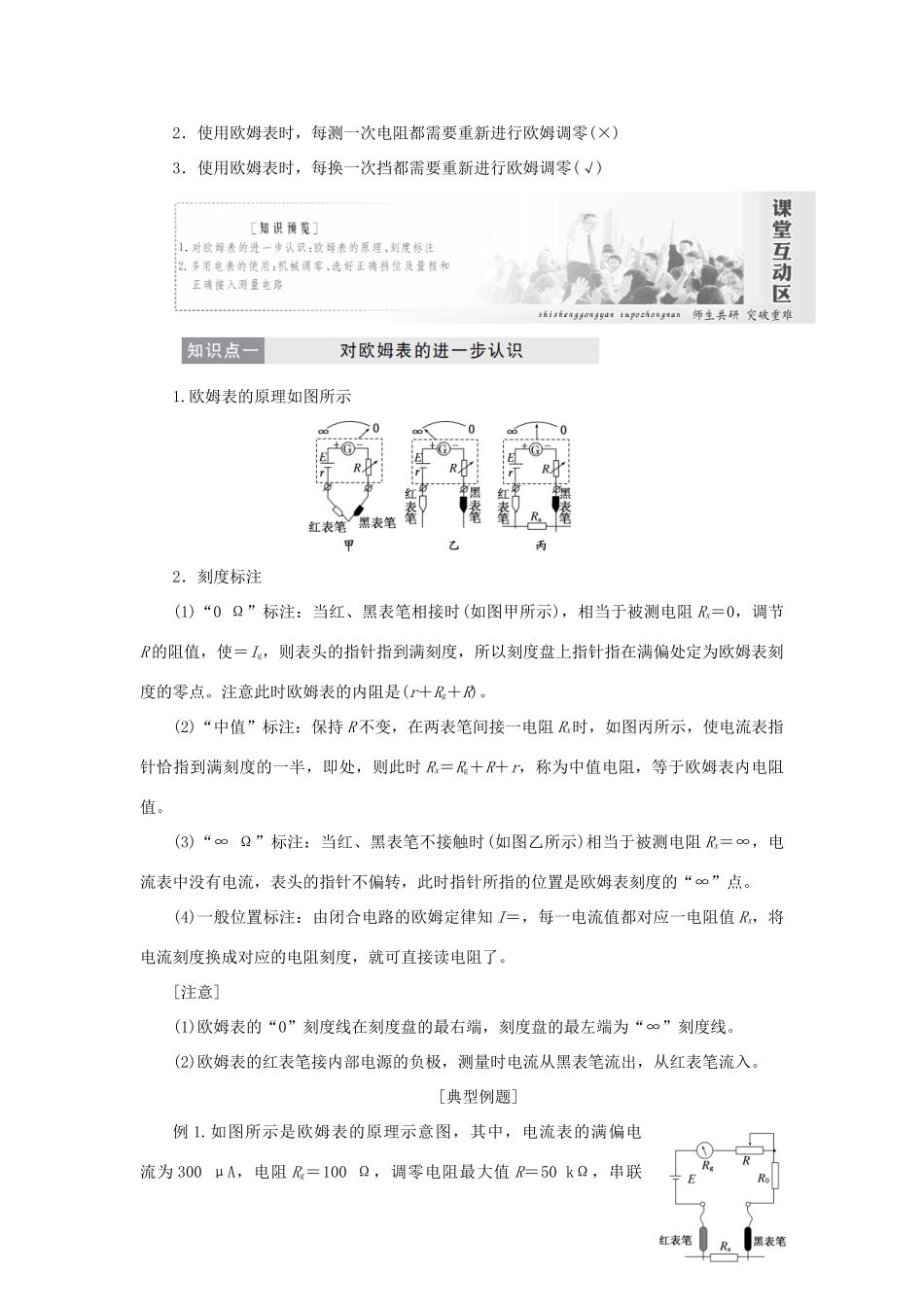

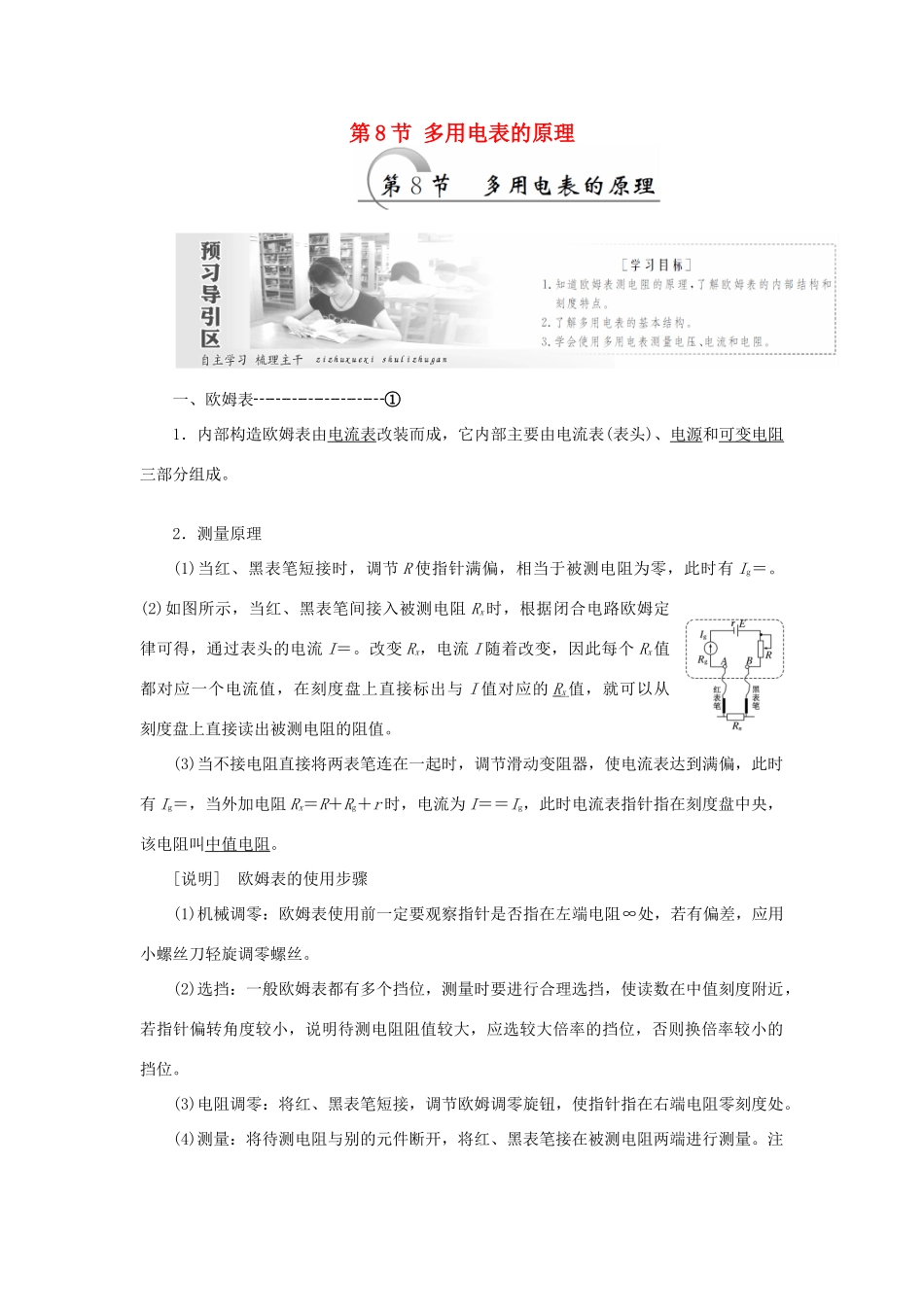

第 8 节 多用电表的原理一、欧姆表┄┄┄┄┄┄┄┄①1.内部构造欧姆表由电流表改装而成,它内部主要由电流表(表头)、电源和可变电阻三部分组成。2.测量原理(1)当红、黑表笔短接时,调节 R 使指针满偏,相当于被测电阻为零,此时有 Ig=。(2)如图所示,当红、黑表笔间接入被测电阻 Rx时,根据闭合电路欧姆定律可得,通过表头的电流 I=。改变 Rx,电流 I 随着改变,因此每个 Rx值都对应一个电流值,在刻度盘上直接标出与 I 值对应的 Rx 值,就可以从刻度盘上直接读出被测电阻的阻值。(3)当不接电阻直接将两表笔连在一起时,调节滑动变阻器,使电流表达到满偏,此时有 Ig=,当外加电阻 Rx=R+Rg+r 时,电流为 I==Ig,此时电流表指针指在刻度盘中央,该电阻叫中值电阻。[说明] 欧姆表的使用步骤(1)机械调零:欧姆表使用前一定要观察指针是否指在左端电阻∞处,若有偏差,应用小螺丝刀轻旋调零螺丝。(2)选挡:一般欧姆表都有多个挡位,测量时要进行合理选挡,使读数在中值刻度附近,若指针偏转角度较小,说明待测电阻阻值较大,应选较大倍率的挡位,否则换倍率较小的挡位。(3)电阻调零:将红、黑表笔短接,调节欧姆调零旋钮,使指针指在右端电阻零刻度处。(4)测量:将待测电阻与别的元件断开,将红、黑表笔接在被测电阻两端进行测量。注意:不要用手接触表笔的金属杆部分。(5)读数:将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值。(6)若要换挡测量新的电阻,需重复以上(2)~(5)步。(7)测量完毕,应将表笔从插孔中拔出,并将选择开关置于“OFF”挡或交流电压的最高挡,长期不用时,应将欧姆表中的电池取出。①[判一判]1.欧姆表各挡位刻度都是从 0 到∞(√)2.欧姆表表盘上刻度是均匀的(×)3.欧姆表的红表笔接内部电源的正极(×)4.欧姆表的内阻是电源内阻、表头内阻和滑动变阻器有效电阻之和(√)5.两表笔短接时,电流表满偏,意味着此时待测电阻为零(√)二、多用电表┄┄┄┄┄┄┄┄②1.多用电表的用途及外部构造多用电表可以用来测量电阻、电流、电压等,并且每一种测量都有几个量程。上半部为表盘,表盘上有电流、电压、电阻等各种量程的刻度;下半部为选择开关,它的四周刻着各种测量功能和量程。2.多用电表的工作原理如图是简化的多用电表的电路图,它由表头、直流电流测量电路、直流电压测量电路、电阻测量电路以及选择开关等部分组成,其中,1、2 为电流测量端,3、4 为电阻测量端,5、6...
