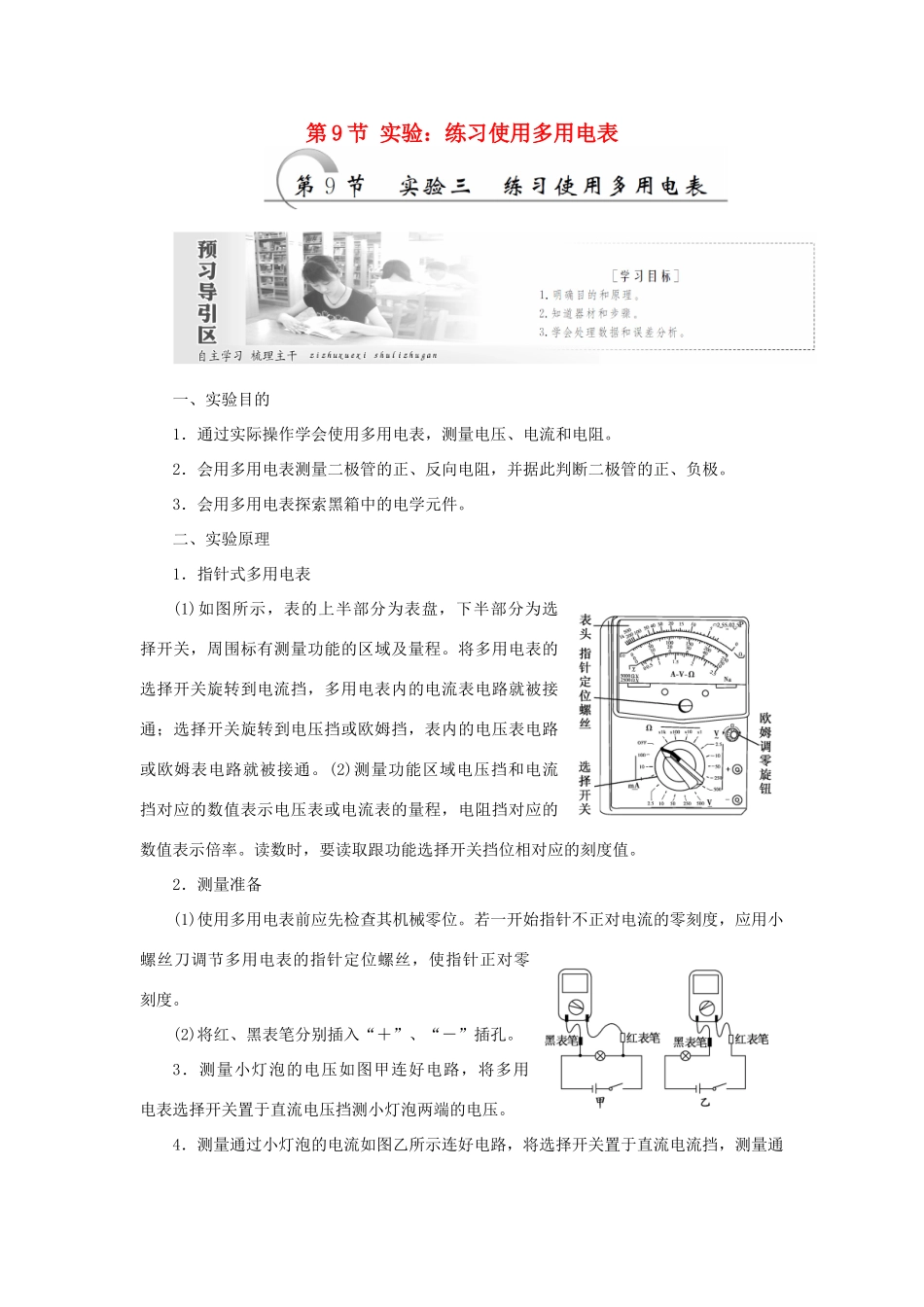

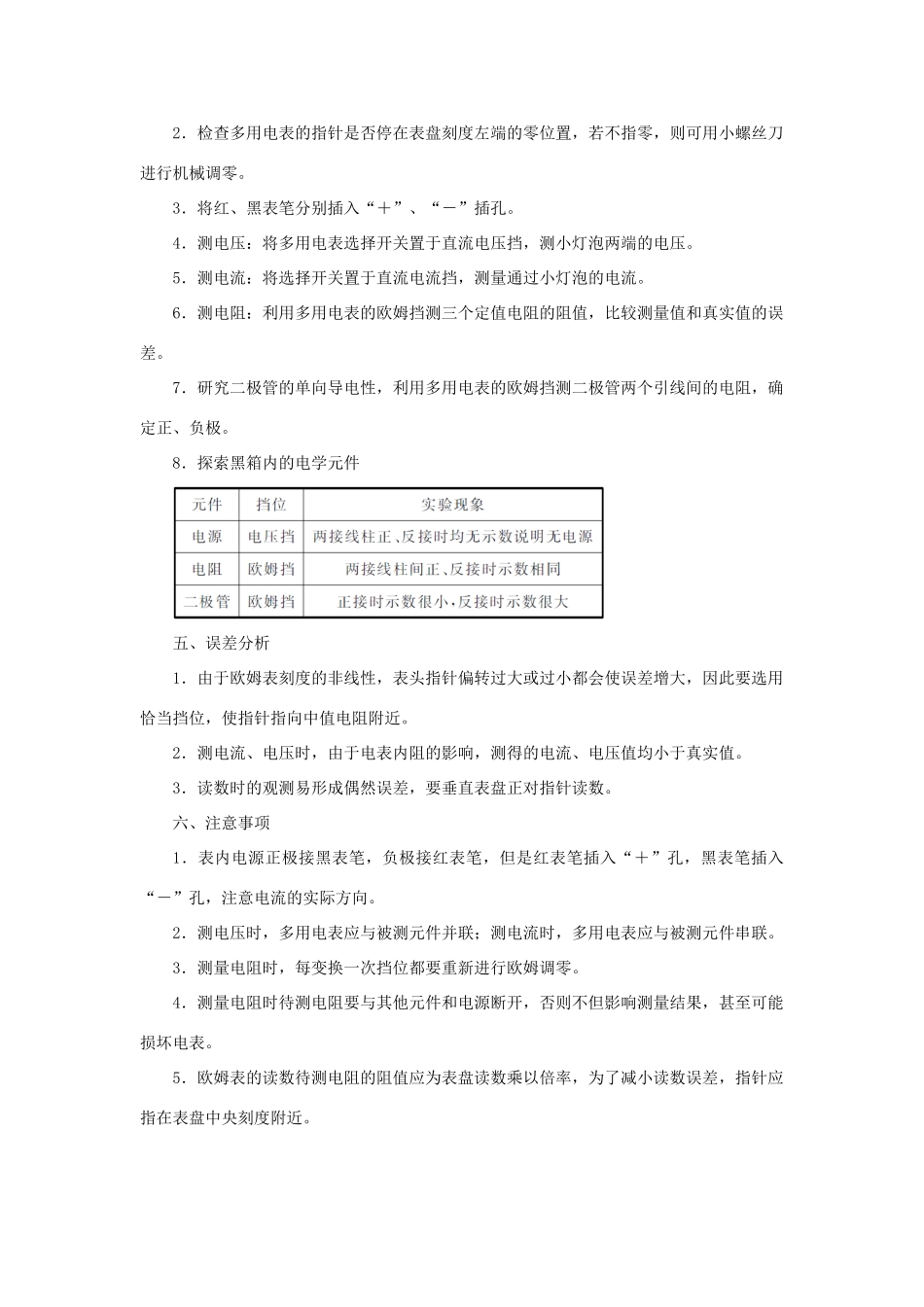

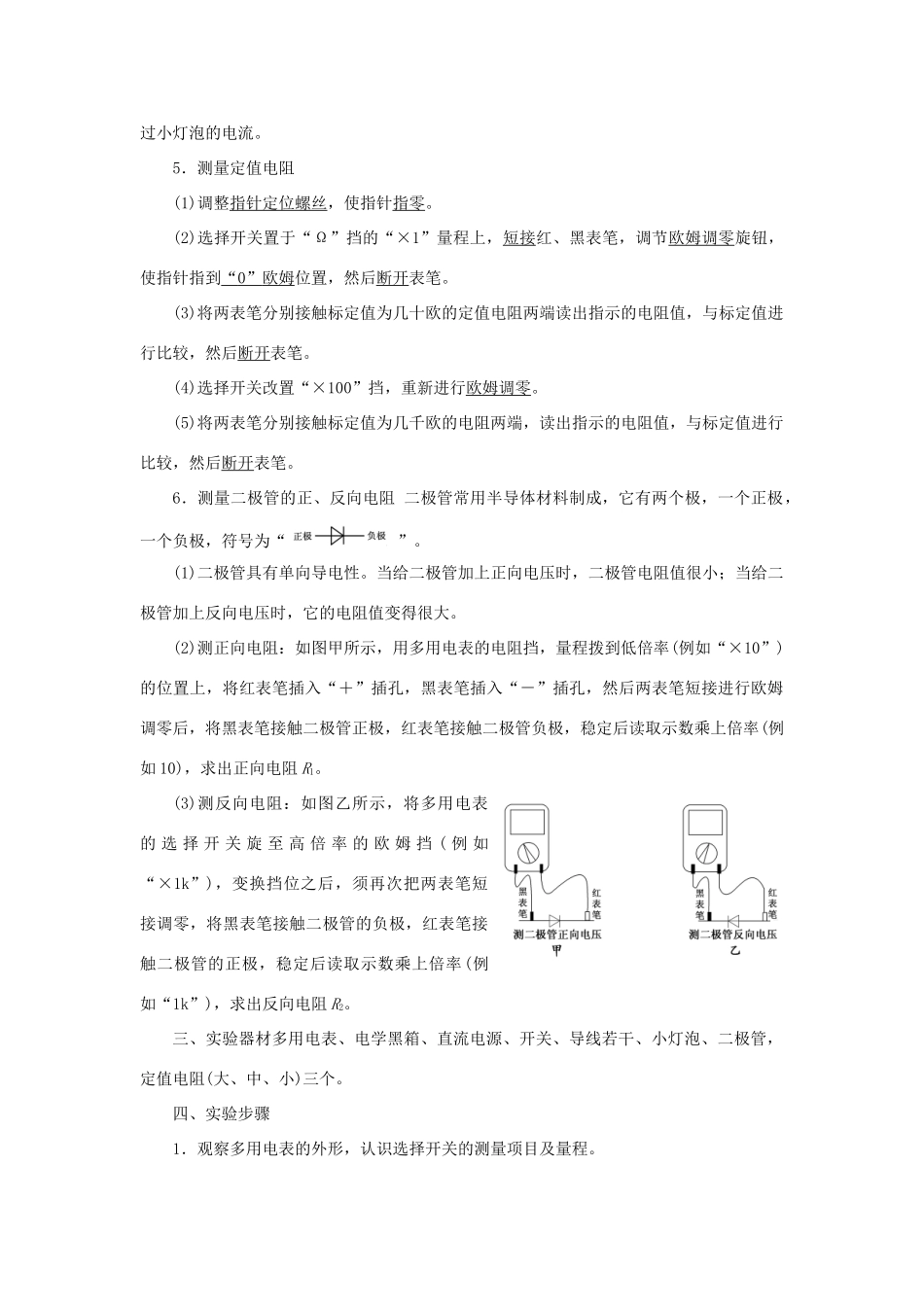

第 9 节 实验:练习使用多用电表一、实验目的1.通过实际操作学会使用多用电表,测量电压、电流和电阻。2.会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极。3.会用多用电表探索黑箱中的电学元件。二、实验原理1.指针式多用电表(1)如图所示,表的上半部分为表盘,下半部分为选择开关,周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流挡,多用电表内的电流表电路就被接通;选择开关旋转到电压挡或欧姆挡,表内的电压表电路或欧姆表电路就被接通。(2)测量功能区域电压挡和电流挡对应的数值表示电压表或电流表的量程,电阻挡对应的数值表示倍率。读数时,要读取跟功能选择开关挡位相对应的刻度值。2.测量准备(1)使用多用电表前应先检查其机械零位。若一开始指针不正对电流的零刻度,应用小螺丝刀调节多用电表的指针定位螺丝,使指针正对零刻度。(2)将红、黑表笔分别插入“+”、“-”插孔。3.测量小灯泡的电压如图甲连好电路,将多用电表选择开关置于直流电压挡测小灯泡两端的电压。4.测量通过小灯泡的电流如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。5.测量定值电阻(1)调整指针定位螺丝,使指针指零。(2)选择开关置于“Ω”挡的“×1”量程上,短接红、黑表笔,调节欧姆调零旋钮,使指针指到“ 0” 欧姆 位置,然后断开表笔。(3)将两表笔分别接触标定值为几十欧的定值电阻两端读出指示的电阻值,与标定值进行比较,然后断开表笔。(4)选择开关改置“×100”挡,重新进行欧姆调零。(5)将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,与标定值进行比较,然后断开表笔。6.测量二极管的正、反向电阻 二极管常用半导体材料制成,它有两个极,一个正极,一个负极,符号为“”。(1)二极管具有单向导电性。当给二极管加上正向电压时,二极管电阻值很小;当给二极管加上反向电压时,它的电阻值变得很大。(2)测正向电阻:如图甲所示,用多用电表的电阻挡,量程拨到低倍率(例如“×10”)的位置上,将红表笔插入“+”插孔,黑表笔插入“-”插孔,然后两表笔短接进行欧姆调零后,将黑表笔接触二极管正极,红表笔接触二极管负极,稳定后读取示数乘上倍率(例如 10),求出正向电阻 R1。(3)测反向电阻:如图乙所示,将多用电表的 选 择 开 关 旋 至 高 倍 率 的 欧 姆 挡 ( 例 如“×1k”),变换挡位之后,须再次把两表笔短接调零,将黑表笔接触二极管...
