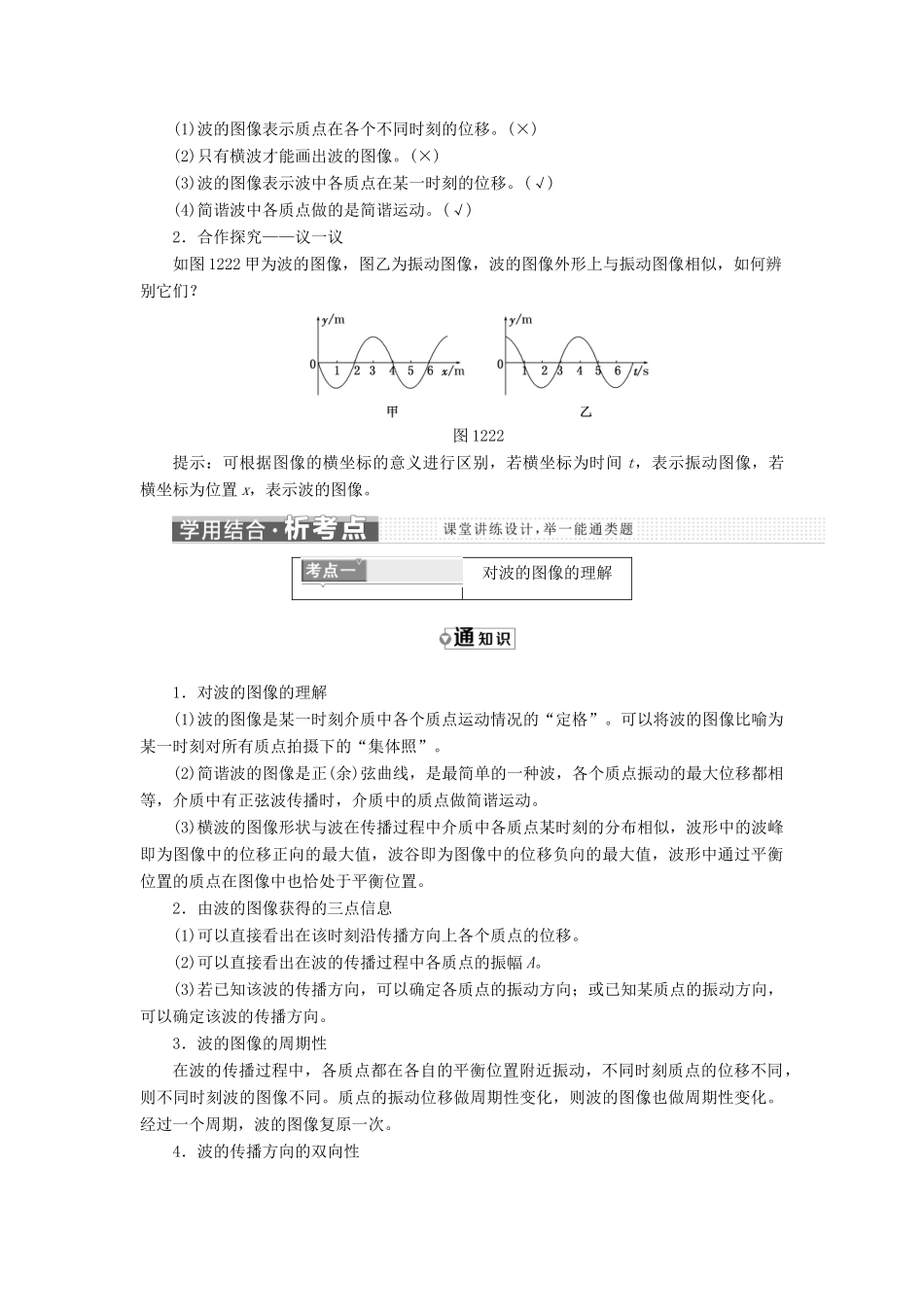

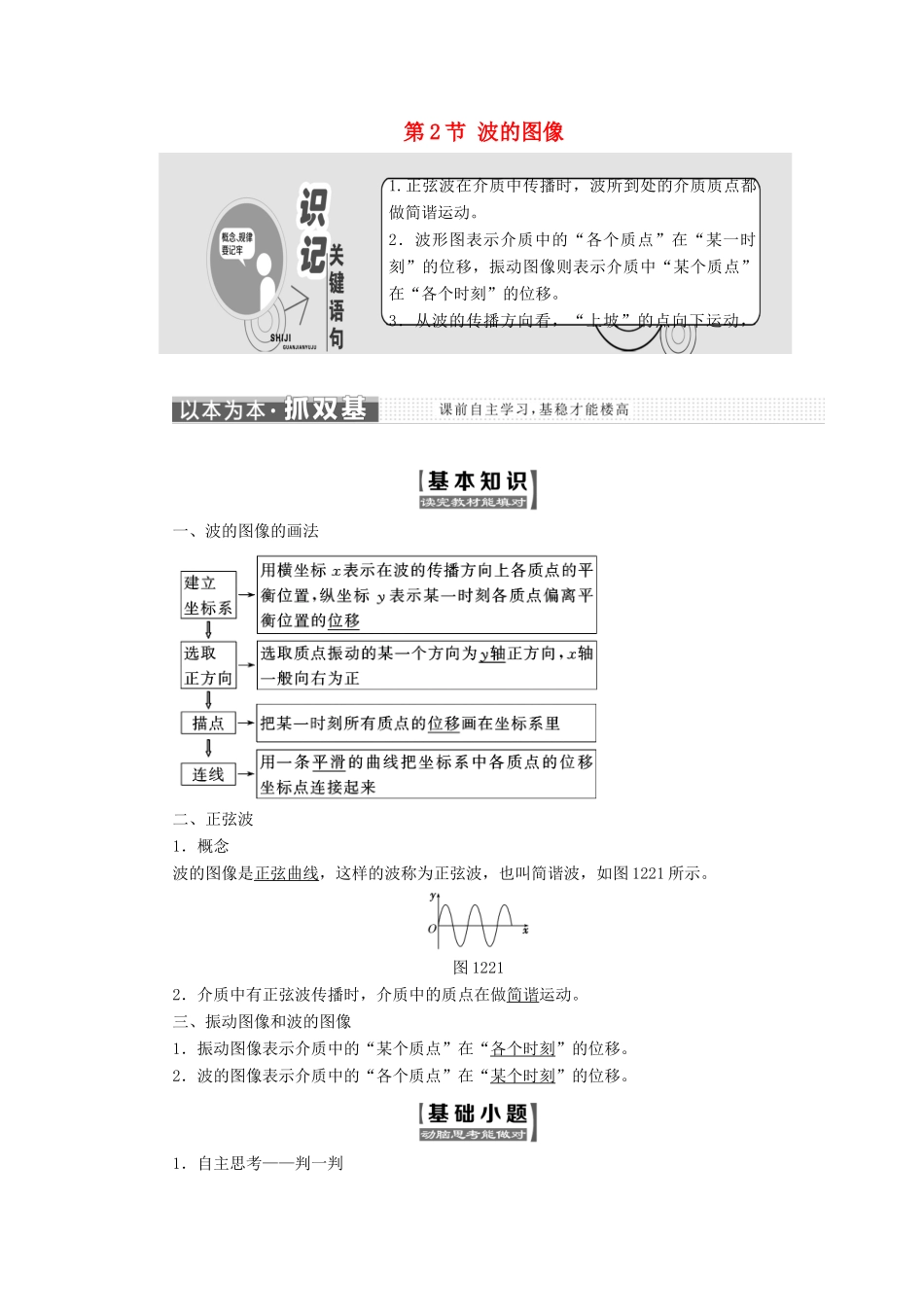

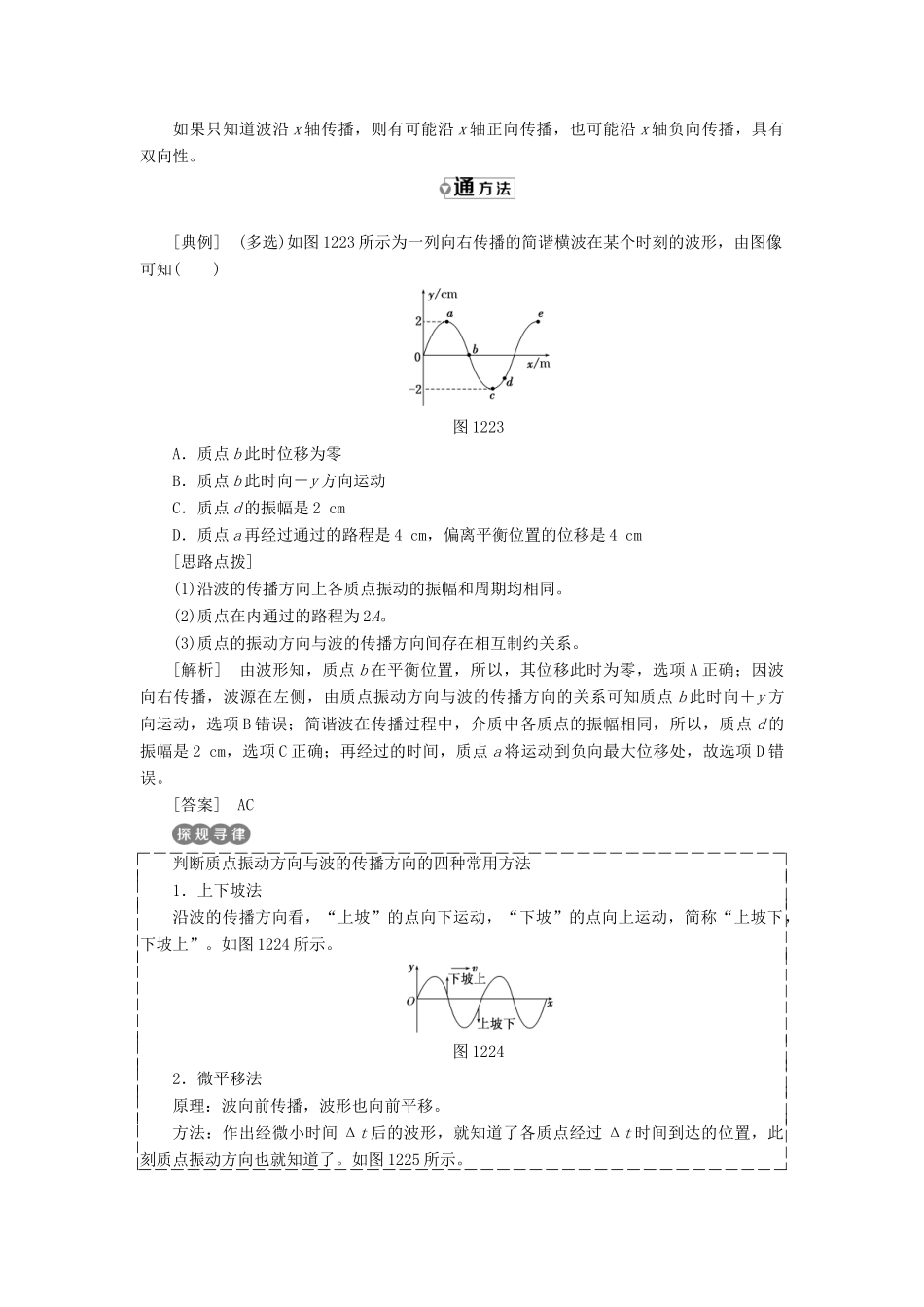

第 2 节 波的图像一、波的图像的画法二、正弦波1．概念波的图像是正弦曲线，这样的波称为正弦波，也叫简谐波，如图 1221 所示。图 12212．介质中有正弦波传播时，介质中的质点在做简谐运动。三、振动图像和波的图像1．振动图像表示介质中的“某个质点”在“各个时刻”的位移。2．波的图像表示介质中的“各个质点”在“某个时刻”的位移。1．自主思考——判一判1.正弦波在介质中传播时，波所到处的介质质点都做简谐运动。2．波形图表示介质中的“各个质点”在“某一时刻”的位移，振动图像则表示介质中“某个质点”在“各个时刻”的位移。3．从波的传播方向看，“上坡”的点向下运动，“下坡”的点向上运动，简称“上坡下，下坡上”。(1)波的图像表示质点在各个不同时刻的位移。(×)(2)只有横波才能画出波的图像。(×)(3)波的图像表示波中各质点在某一时刻的位移。(√)(4)简谐波中各质点做的是简谐运动。(√)2．合作探究——议一议如图 1222 甲为波的图像，图乙为振动图像，波的图像外形上与振动图像相似，如何辨别它们？图 1222提示：可根据图像的横坐标的意义进行区别，若横坐标为时间 t，表示振动图像，若横坐标为位置 x，表示波的图像。 对波的图像的理解1．对波的图像的理解(1)波的图像是某一时刻介质中各个质点运动情况的“定格”。可以将波的图像比喻为某一时刻对所有质点拍摄下的“集体照”。(2)简谐波的图像是正(余)弦曲线，是最简单的一种波，各个质点振动的最大位移都相等，介质中有正弦波传播时，介质中的质点做简谐运动。(3)横波的图像形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即为图像中的位移正向的最大值，波谷即为图像中的位移负向的最大值，波形中通过平衡位置的质点在图像中也恰处于平衡位置。2．由波的图像获得的三点信息(1)可以直接看出在该时刻沿传播方向上各个质点的位移。(2)可以直接看出在波的传播过程中各质点的振幅 A。(3)若已知该波的传播方向，可以确定各质点的振动方向；或已知某质点的振动方向，可以确定该波的传播方向。3．波的图像的周期性在波的传播过程中，各质点都在各自的平衡位置附近振动，不同时刻质点的位移不同，则不同时刻波的图像不同。质点的振动位移做周期性变化，则波的图像也做周期性变化。经过一个周期，波的图像复原一次。4．波的传播方向的双向性如果只知道波沿 x 轴传播，则有可能沿 x 轴正向传播，也可能沿 x 轴负向传播，具有双向性。[典例] (多...
