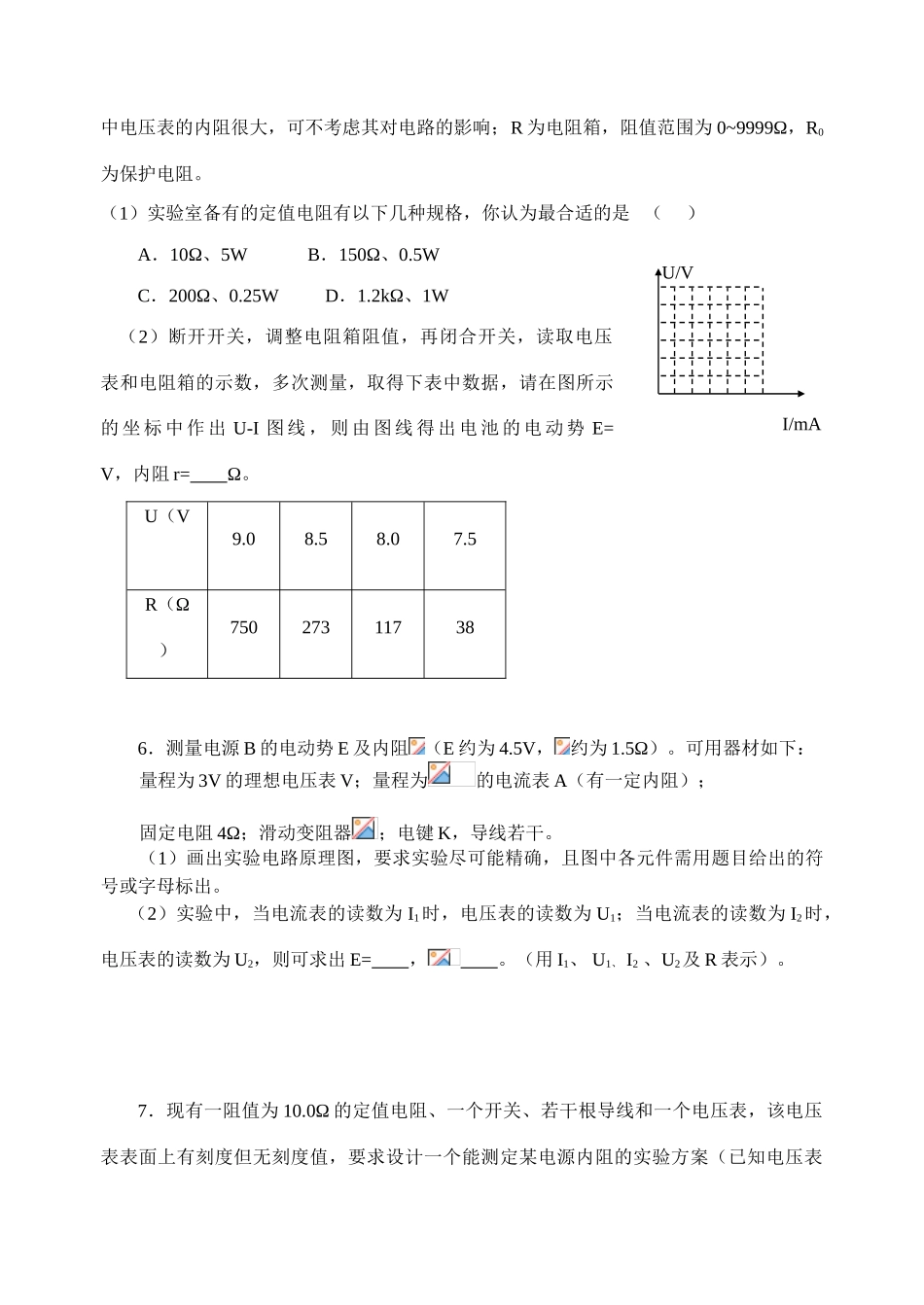

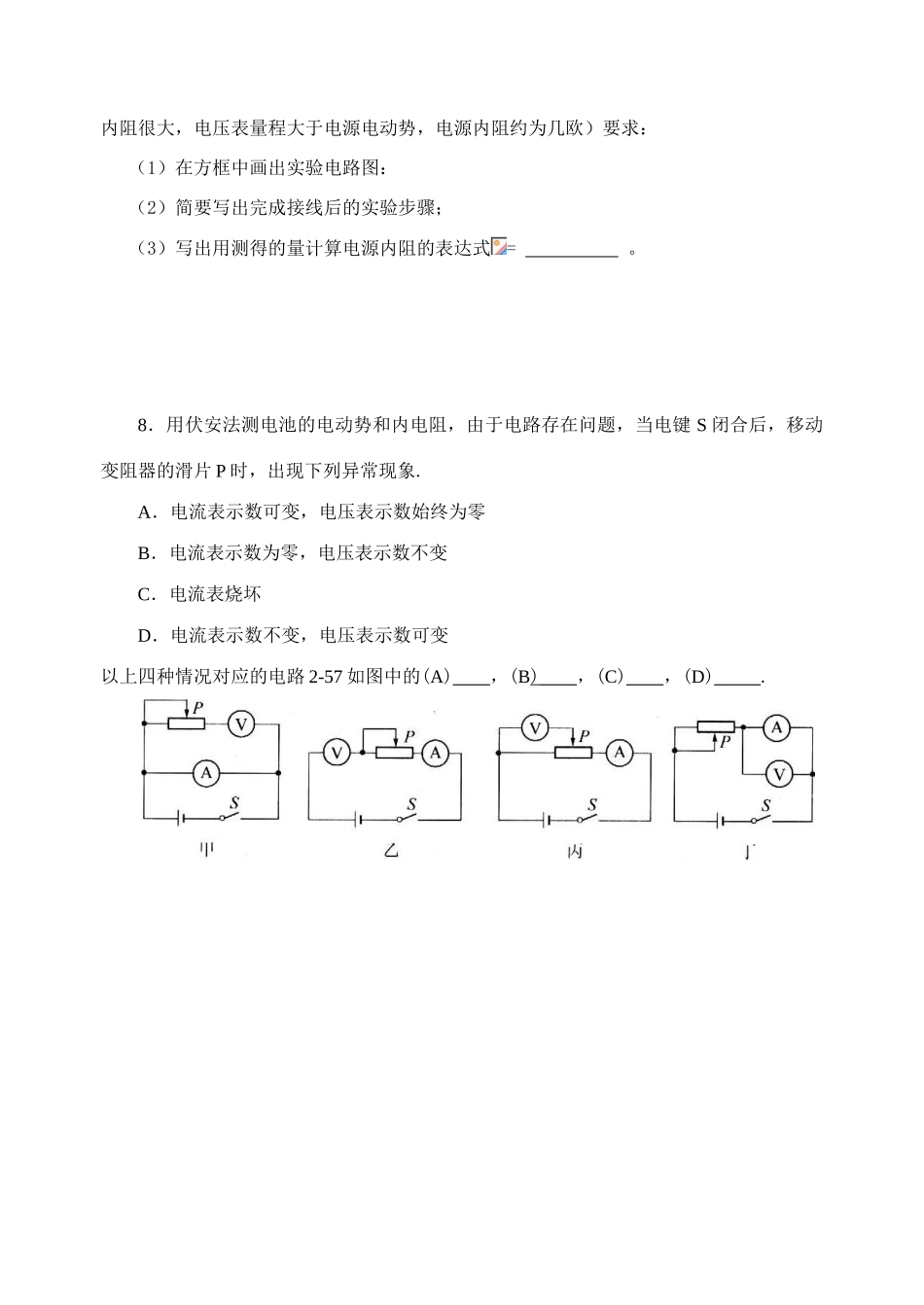

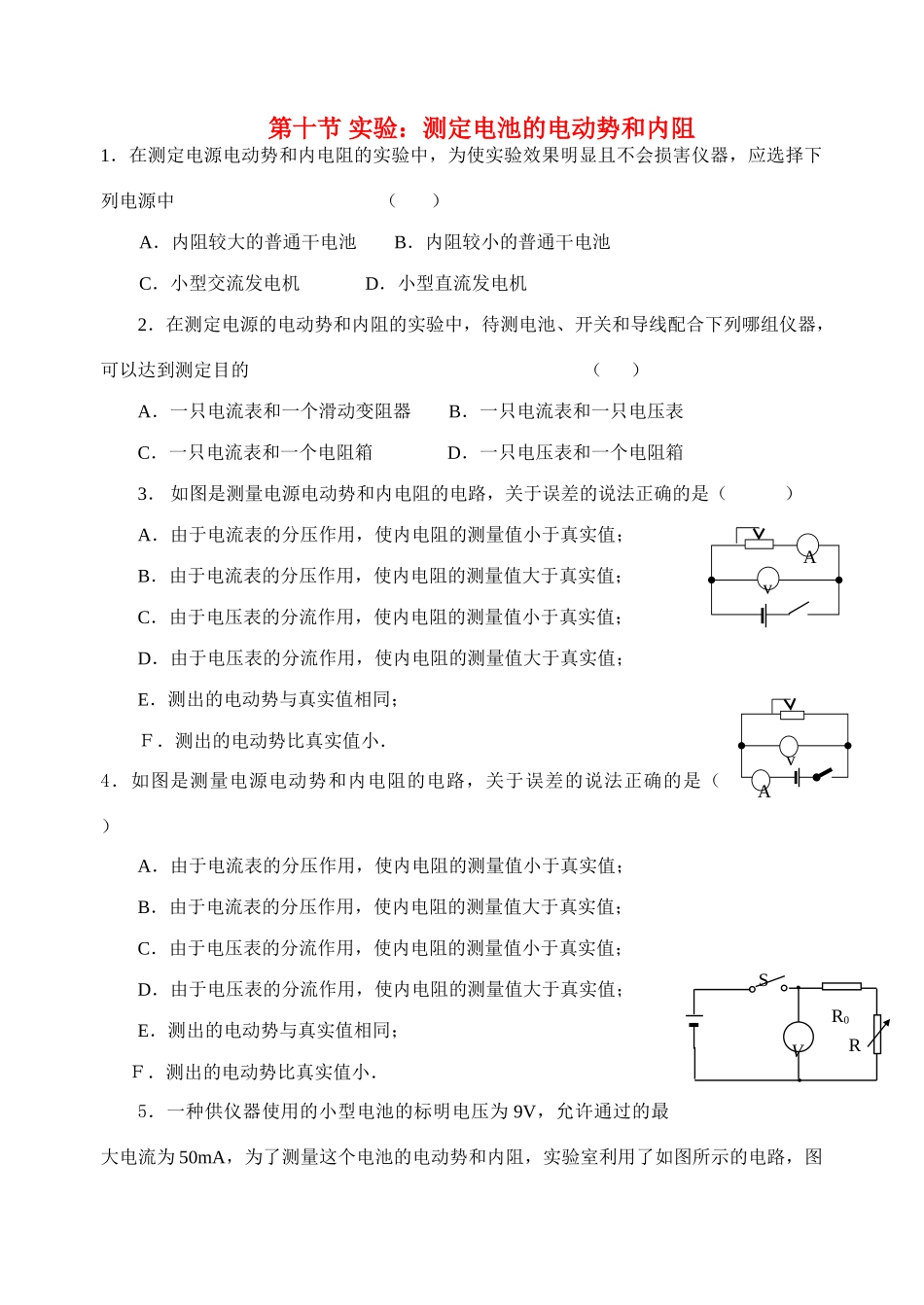

第十节 实验：测定电池的电动势和内阻1．在测定电源电动势和内电阻的实验中，为使实验效果明显且不会损害仪器，应选择下列电源中 （ ）A．内阻较大的普通干电池 B．内阻较小的普通干电池C．小型交流发电机 D．小型直流发电机2．在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的 （ ）A．一只电流表和一个滑动变阻器 B．一只电流表和一只电压表C．一只电流表和一个电阻箱 D．一只电压表和一个电阻箱3． 如图是测量电源电动势和内电阻的电路，关于误差的说法正确的是（ ）A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．由于电压表的分流作用，使内电阻的测量值大于真实值；E．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．4．如图是测量电源电动势和内电阻的电路，关于误差的说法正确的是（ ）A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．由于电压表的分流作用，使内电阻的测量值大于真实值；E．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．5．一种供仪器使用的小型电池的标明电压为 9V，允许通过的最大电流为 50mA，为了测量这个电池的电动势和内阻，实验室利用了如图所示的电路，图vASVRR0Av中电压表的内阻很大，可不考虑其对电路的影响；R 为电阻箱，阻值范围为 0~9999Ω，R0为保护电阻。（1）实验室备有的定值电阻有以下几种规格，你认为最合适的是 （ ）A．10Ω、5W B．150Ω、0.5WC．200Ω、0.25W D．1.2kΩ、1W（2）断开开关，调整电阻箱阻值，再闭合开关，读取电压表和电阻箱的示数，多次测量，取得下表中数据，请在图所示的 坐 标 中 作 出 U-I 图 线 ， 则 由 图 线 得 出 电 池 的 电 动 势 E= V，内阻 r= Ω。U（V9.08.58.07.5R（Ω）750273117386．测量电源 B 的电动势 E 及内阻（E 约为 4.5V，约为 1.5Ω）。可用器材如下：量程为 3V 的理想电压表 V；量程为的电流表 A（有一定内阻）；固定电阻 4Ω；滑动变阻器；电键 K，导线若干。（1）画出实验电路原理图，要求实验尽可能精确，且图中各元件需用题目给出的符号或字母标出。（2）实验中，当电流...
