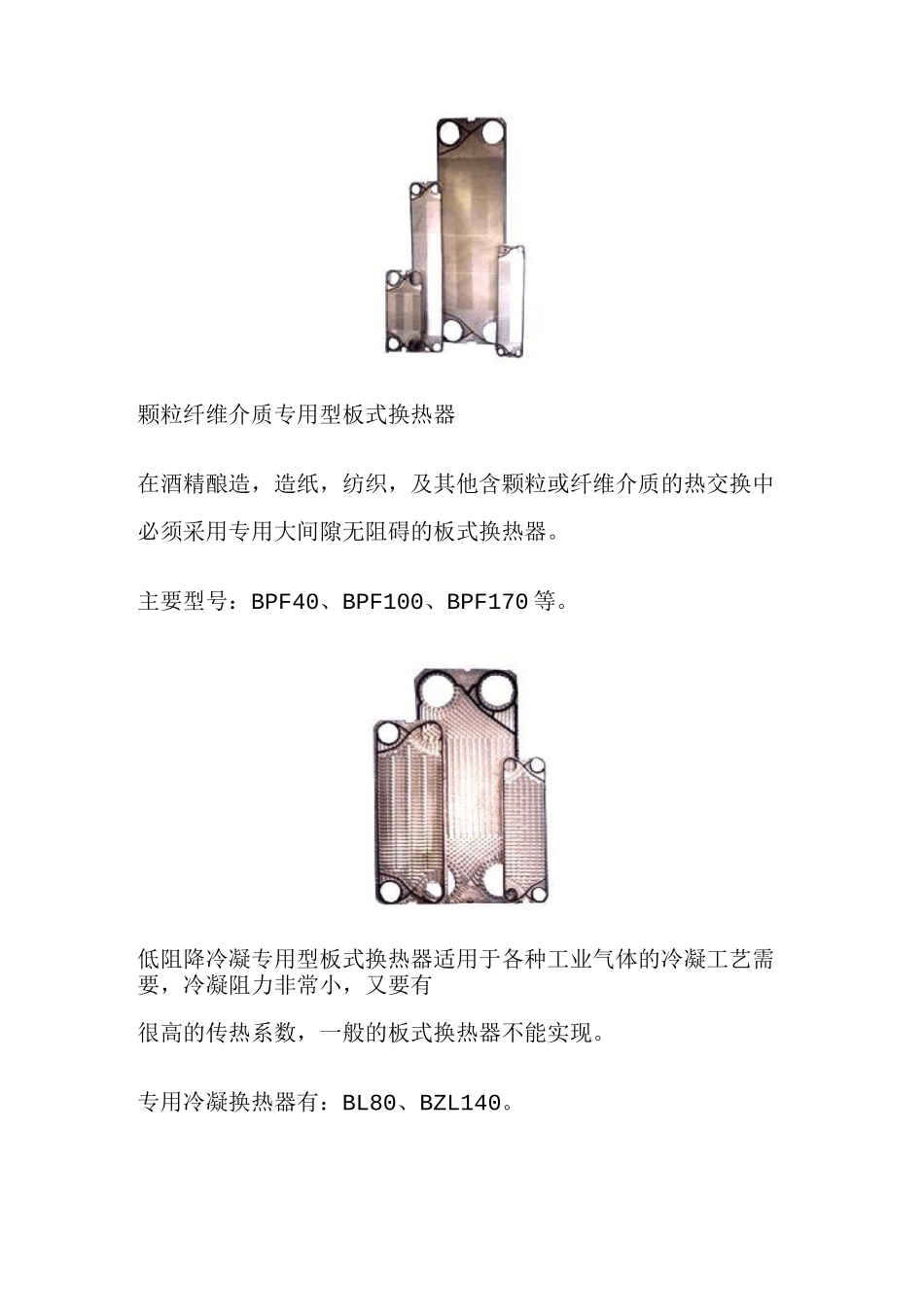

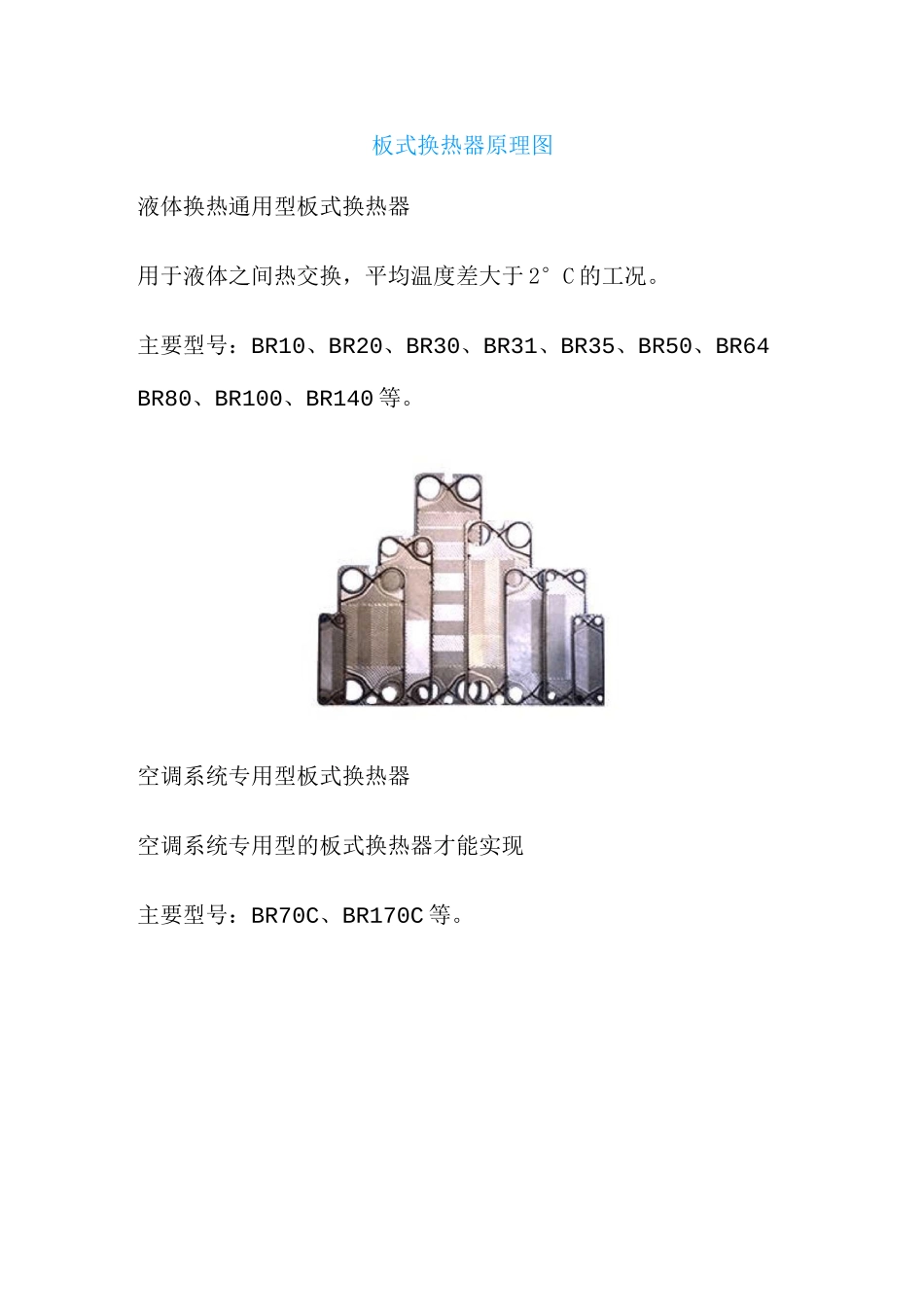

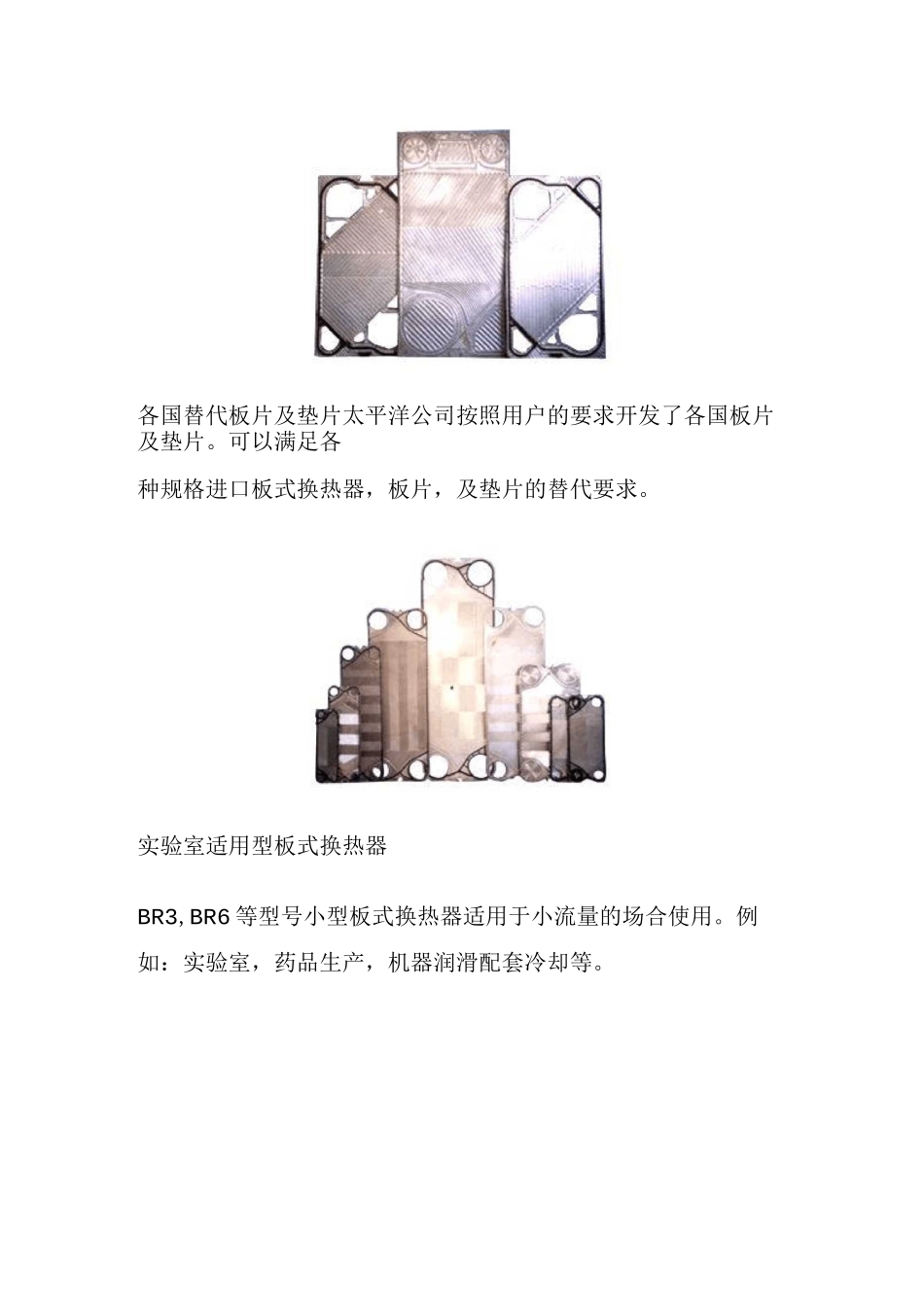

板式换热器原理图液体换热通用型板式换热器用于液体之间热交换,平均温度差大于 2°C 的工况。主要型号:BR10、BR20、BR30、BR31、BR35、BR50、BR64BR80、BR100、BR140 等。空调系统专用型板式换热器空调系统专用型的板式换热器才能实现主要型号:BR70C、BR170C 等。颗粒纤维介质专用型板式换热器在酒精酿造,造纸,纺织,及其他含颗粒或纤维介质的热交换中必须采用专用大间隙无阻碍的板式换热器。主要型号:BPF40、BPF100、BPF170 等。低阻降冷凝专用型板式换热器适用于各种工业气体的冷凝工艺需要,冷凝阻力非常小,又要有很高的传热系数,一般的板式换热器不能实现。专用冷凝换热器有:BL80、BZL140。各国替代板片及垫片太平洋公司按照用户的要求开发了各国板片及垫片。可以满足各种规格进口板式换热器,板片,及垫片的替代要求。实验室适用型板式换热器BR3,BR6 等型号小型板式换热器适用于小流量的场合使用。例如:实验室,药品生产,机器润滑配套冷却等。箱形半焊板式换热器系列适用于高温,高压,真空及要求无泄漏的场合。主要有冷凝型自由流型、普通换热型1. 板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过半片进行热量交换。它与常规的管壳式换热器相比,在相同的流动阻力和泵功率消耗情况下,其传热系数要高出很多在适用的范围内有取代管壳式换热器的趋势。板式换热器的型式主要有框架式(可拆卸式)和钎焊式两大类,板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。1.1 板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹,并在板片的四个角上开有角孔,用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间,然后用夹紧螺栓夹紧而成。1.2 板式换热器的特点(板式换热器与管壳式换热器的比较)a■传热系数高由于不同的波纹板相互倒置,构成复杂的流道,使流体在波纹板间流道内呈旋转三维流动,能在较低的雷诺数(一般 Re=50~200)下产生紊流,所以传热系数高,一般认为是管壳式的 3~5 倍。b•对数平均温差大,末端温差小在管壳式换热器中,两种流体分别在管程和壳程内流动,总体上是错流流动,对数平均温差修正系数小,...
