试论门式斗轮机斗轮回转机构的故障分析及解决措施

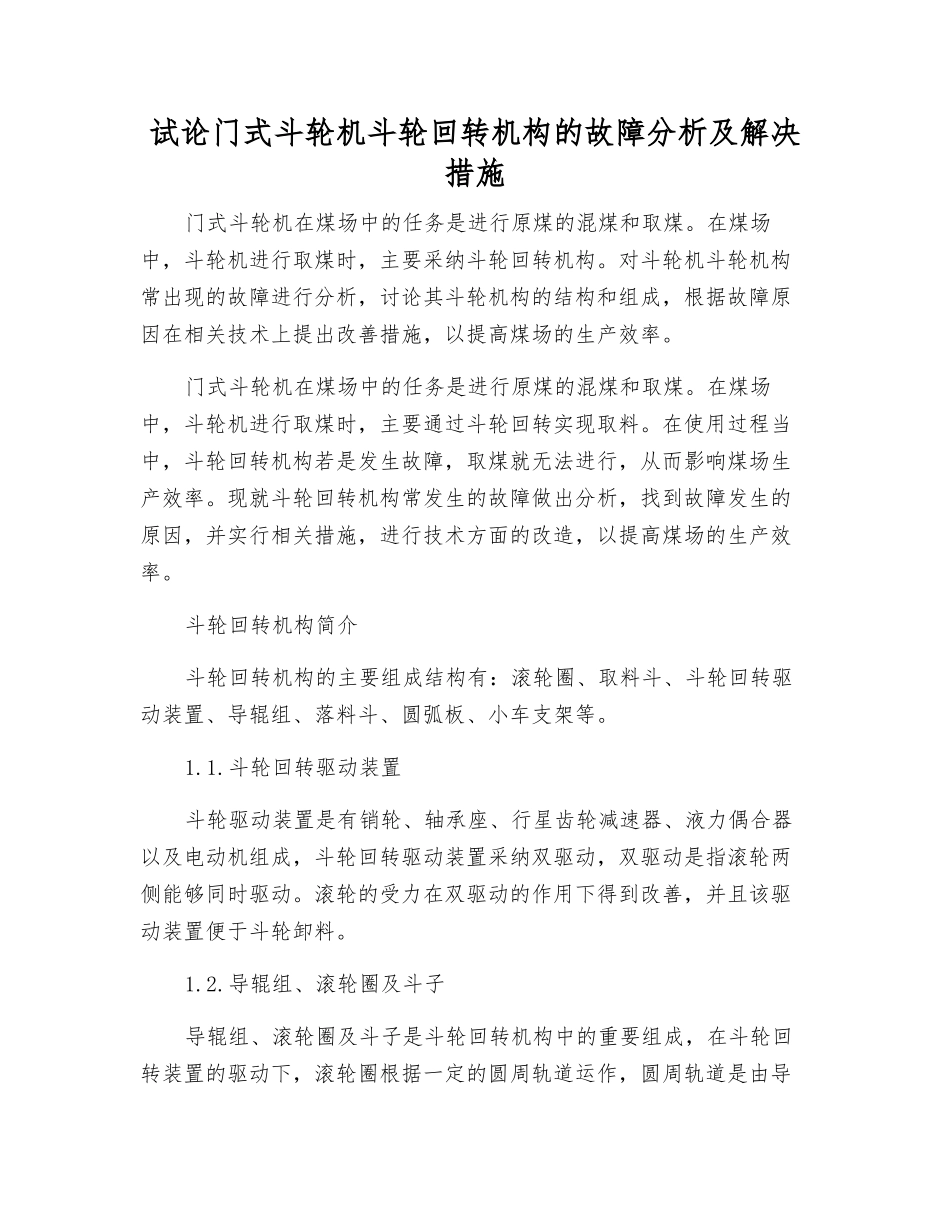

试论门式斗轮机斗轮回转机构的故障分析及解决措施_第1页
1/4

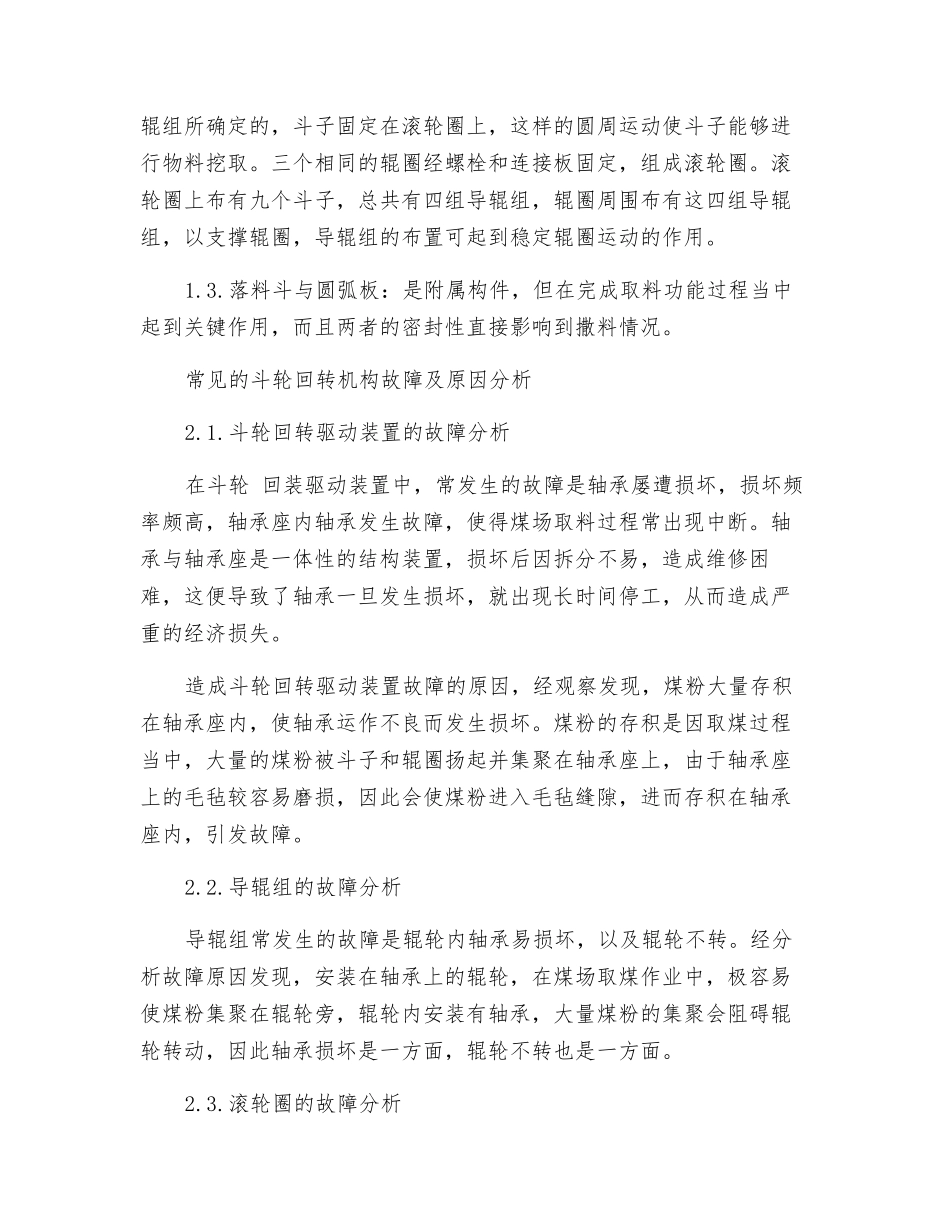

试论门式斗轮机斗轮回转机构的故障分析及解决措施_第2页
2/4

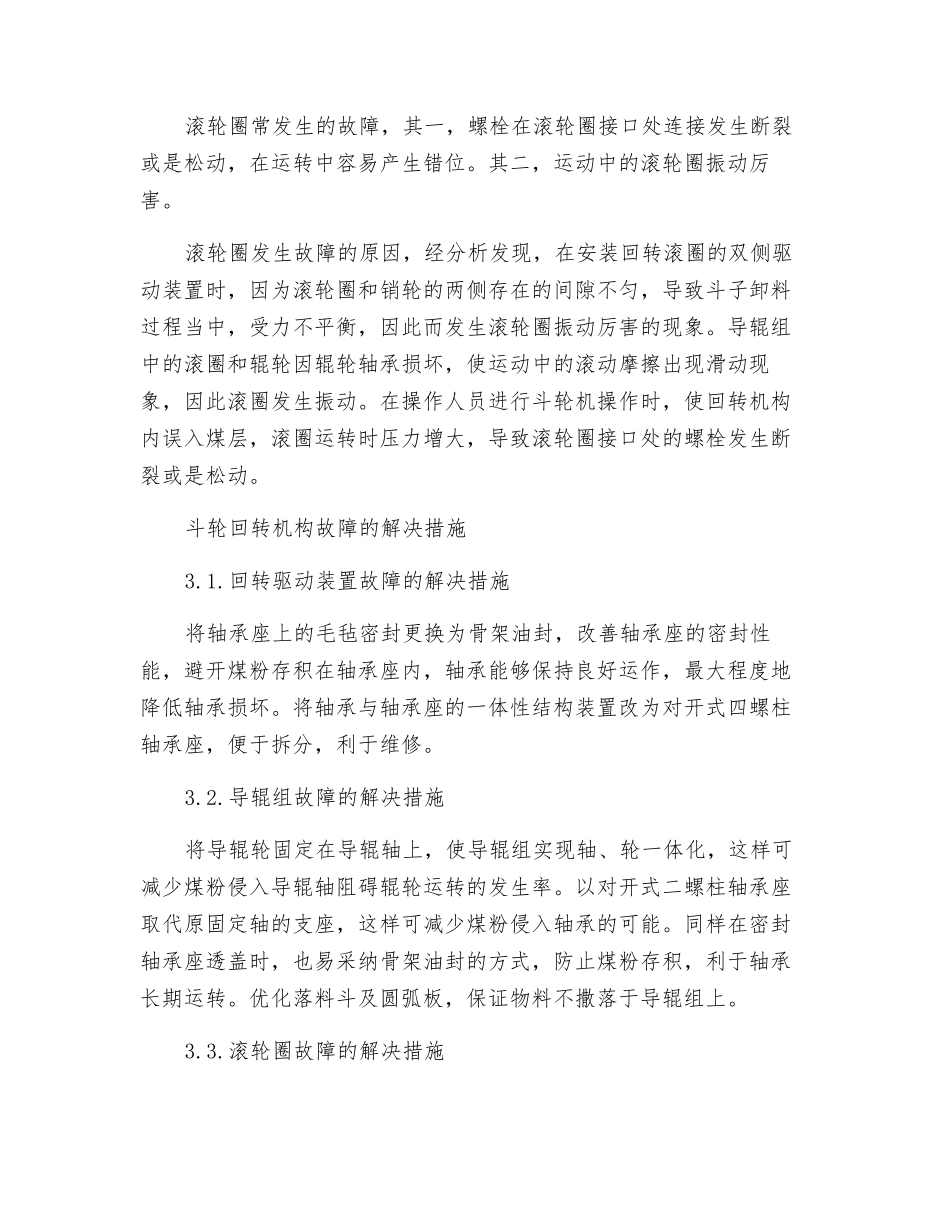

试论门式斗轮机斗轮回转机构的故障分析及解决措施_第3页
3/4
试论门式斗轮机斗轮回转机构的故障分析及解决措施门式斗轮机在煤场中的任务是进行原煤的混煤和取煤。在煤场中,斗轮机进行取煤时,主要采纳斗轮回转机构。对斗轮机斗轮机构常出现的故障进行分析,讨论其斗轮机构的结构和组成,根据故障原因在相关技术上提出改善措施,以提高煤场的生产效率。门式斗轮机在煤场中的任务是进行原煤的混煤和取煤。在煤场中,斗轮机进行取煤时,主要通过斗轮回转实现取料。在使用过程当中,斗轮回转机构若是发生故障,取煤就无法进行,从而影响煤场生产效率。现就斗轮回转机构常发生的故障做出分析,找到故障发生的原因,并实行相关措施,进行技术方面的改造,以提高煤场的生产效率。斗轮回转机构简介斗轮回转机构的主要组成结构有:滚轮圈、取料斗、斗轮回转驱动装置、导辊组、落料斗、圆弧板、小车支架等。1.1.斗轮回转驱动装置斗轮驱动装置是有销轮、轴承座、行星齿轮减速器、液力偶合器以及电动机组成,斗轮回转驱动装置采纳双驱动,双驱动是指滚轮两侧能够同时驱动。滚轮的受力在双驱动的作用下得到改善,并且该驱动装置便于斗轮卸料。1.2.导辊组、滚轮圈及斗子导辊组、滚轮圈及斗子是斗轮回转机构中的重要组成,在斗轮回转装置的驱动下,滚轮圈根据一定的圆周轨道运作,圆周轨道是由导辊组所确定的,斗子固定在滚轮圈上,这样的圆周运动使斗子能够进行物料挖取。三个相同的辊圈经螺栓和连接板固定,组成滚轮圈。滚轮圈上布有九个斗子,总共有四组导辊组,辊圈周围布有这四组导辊组,以支撑辊圈,导辊组的布置可起到稳定辊圈运动的作用。1.3.落料斗与圆弧板:是附属构件,但在完成取料功能过程当中起到关键作用,而且两者的密封性直接影响到撒料情况。常见的斗轮回转机构故障及原因分析2.1.斗轮回转驱动装置的故障分析在斗轮 回装驱动装置中,常发生的故障是轴承屡遭损坏,损坏频率颇高,轴承座内轴承发生故障,使得煤场取料过程常出现中断。轴承与轴承座是一体性的结构装置,损坏后因拆分不易,造成维修困难,这便导致了轴承一旦发生损坏,就出现长时间停工,从而造成严重的经济损失。造成斗轮回转驱动装置故障的原因,经观察发现,煤粉大量存积在轴承座内,使轴承运作不良而发生损坏。煤粉的存积是因取煤过程当中,大量的煤粉被斗子和辊圈扬起并集聚在轴承座上,由于轴承座上的毛毡较容易磨损,因此会使煤粉进入毛毡缝隙,进而存积在轴承座内,引发故障。2.2.导辊组的故障分析导辊组常发生的故障是辊轮内轴承易...
