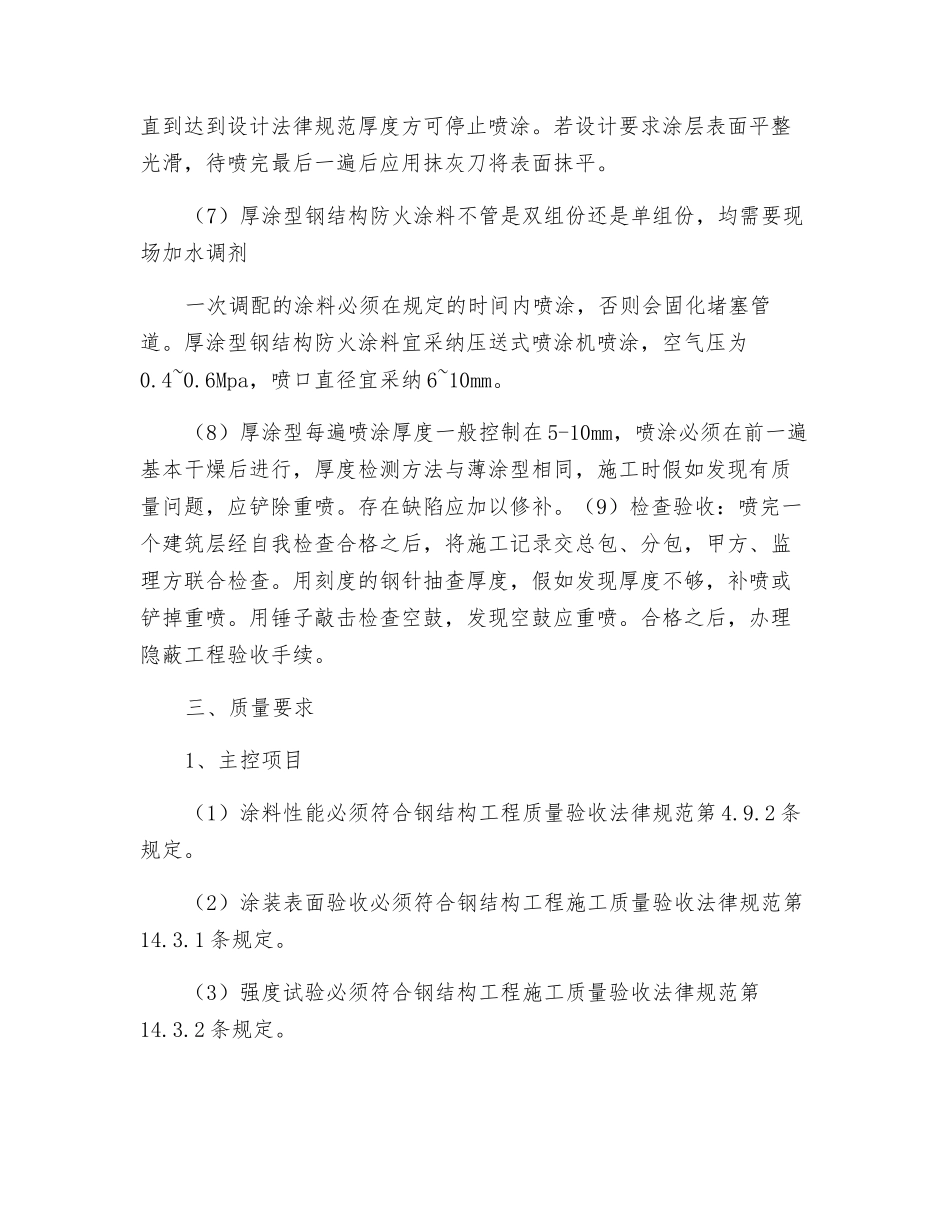

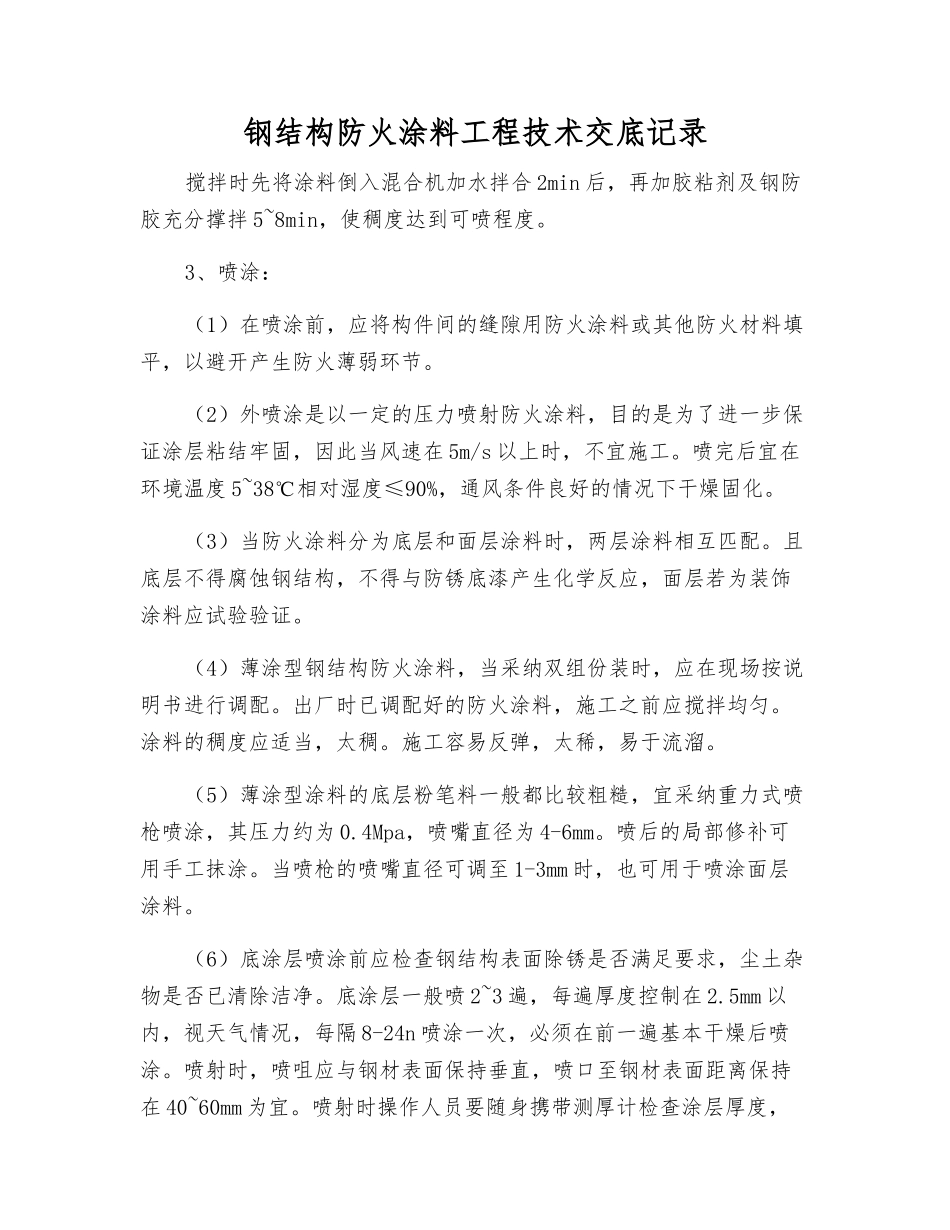

钢结构防火涂料工程技术交底记录搅拌时先将涂料倒入混合机加水拌合 2min 后，再加胶粘剂及钢防胶充分撑拌 5~8min，使稠度达到可喷程度。3、喷涂：（1）在喷涂前，应将构件间的缝隙用防火涂料或其他防火材料填平，以避开产生防火薄弱环节。（2）外喷涂是以一定的压力喷射防火涂料，目的是为了进一步保证涂层粘结牢固，因此当风速在 5m/s 以上时，不宜施工。喷完后宜在环境温度 5~38℃相对湿度≤90%，通风条件良好的情况下干燥固化。（3）当防火涂料分为底层和面层涂料时，两层涂料相互匹配。且底层不得腐蚀钢结构，不得与防锈底漆产生化学反应，面层若为装饰涂料应试验验证。（4）薄涂型钢结构防火涂料，当采纳双组份装时，应在现场按说明书进行调配。出厂时已调配好的防火涂料，施工之前应搅拌均匀。涂料的稠度应适当，太稠。施工容易反弹，太稀，易于流溜。（5）薄涂型涂料的底层粉笔料一般都比较粗糙，宜采纳重力式喷枪喷涂，其压力约为 0.4Mpa，喷嘴直径为 4-6mm。喷后的局部修补可用手工抹涂。当喷枪的喷嘴直径可调至 1-3mm 时，也可用于喷涂面层涂料。（6）底涂层喷涂前应检查钢结构表面除锈是否满足要求，尘土杂物是否已清除洁净。底涂层一般喷 2~3 遍，每遍厚度控制在 2.5mm 以内，视天气情况，每隔 8-24n 喷涂一次，必须在前一遍基本干燥后喷涂。喷射时，喷咀应与钢材表面保持垂直，喷口至钢材表面距离保持在 40~60mm 为宜。喷射时操作人员要随身携带测厚计检查涂层厚度，直到达到设计法律规范厚度方可停止喷涂。若设计要求涂层表面平整光滑，待喷完最后一遍后应用抹灰刀将表面抹平。（7）厚涂型钢结构防火涂料不管是双组份还是单组份，均需要现场加水调剂一次调配的涂料必须在规定的时间内喷涂，否则会固化堵塞管道。厚涂型钢结构防火涂料宜采纳压送式喷涂机喷涂，空气压为0.4~0.6Mpa，喷口直径宜采纳 6~10mm。（8）厚涂型每遍喷涂厚度一般控制在 5-10mm，喷涂必须在前一遍基本干燥后进行，厚度检测方法与薄涂型相同，施工时假如发现有质量问题，应铲除重喷。存在缺陷应加以修补。（9）检查验收：喷完一个建筑层经自我检查合格之后，将施工记录交总包、分包，甲方、监理方联合检查。用刻度的钢针抽查厚度，假如发现厚度不够，补喷或铲掉重喷。用锤子敲击检查空鼓，发现空鼓应重喷。合格之后，办理隐蔽工程验收手续。三、质量要求1、主控项目（1）涂料性能必须符合钢结构工程质量验收法律规范第 4.9.2 条规定。（2）...
