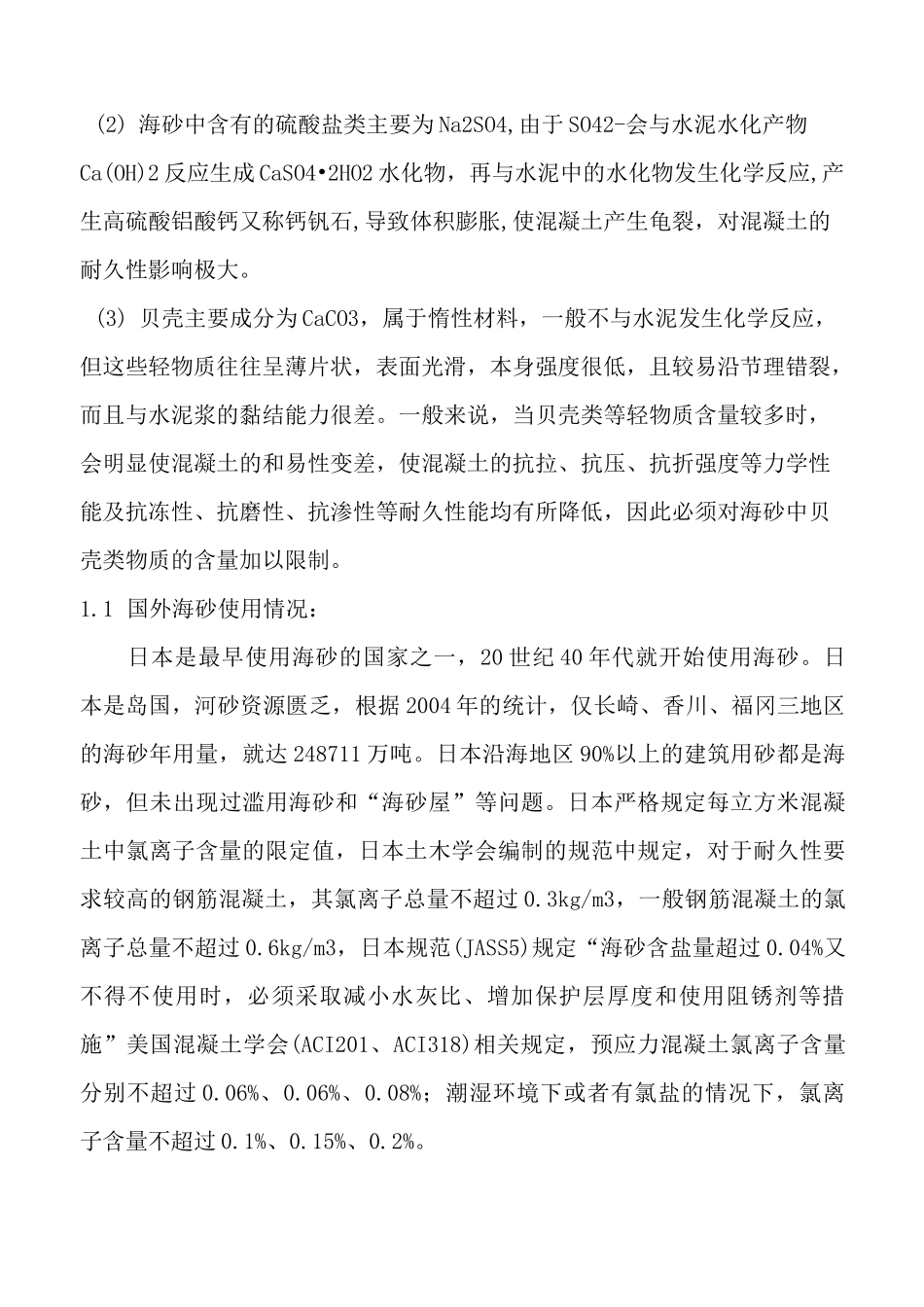

******新型建筑材料有限公司海砂淡化处理技术方案随着中国建筑业的蓬勃发展，作为建筑重要组成部分的混凝土，其需求量也随之增加。砂子是混凝土主要组成材料，其用量也在逐年攀升，我国年需求建筑用砂将达到 26 亿 t,这对国内砂源储量是一个巨大挑战。而如今中国河砂资源日益匮乏，河砂的开采也造成了生态环境的破坏，找到替代砂源变得极为迫切,因此人们将关注度转移到了储量丰富的海砂资源上。海砂相比于河砂有其特有的优势,它成本低、粒形好、含泥量低,在未来大量合理的利用海砂,成为了必然的发展趋势,但海砂中含有较多有害的杂质,对混凝土的耐久性能有一定的影响,因此,我们需要合理、科学的使用海砂。1、海砂利用现状：由于全球人口增长、经济发展引发的高速城市化和工业化进程,同时陆地矿产和建筑用料资源不断减少以及环境保护的压力,极大地刺激了对海砂矿产的需求膨胀。据统计，2003〜2008 年，各国建筑用砂用量惊人，以人均消费砂用量计，韩国为 8.51、日本为 7.81,美国、德国和法国都达到 71 左右，英国为 3.61，其中海砂占了相当的比例（＞30%）。海砂在混凝土中应用存在以下问题：（1）海砂中含有的氯盐主要有 KCl、MgCl2、CaCl2 与 NaCl 等，氯离子会促使水泥中的硅酸盐类分解，加速水化反应的进行，在较短的时间内，生成较为致密的 C-S-H 胶体，造成钙钒石的含量较少，氯化铝酸盐水化物的含量较多，因此可使混凝土获得较高的早期强度，然而也会破坏钢筋的钝态保护膜，从而导致钢筋腐蚀。(2) 海砂中含有的硫酸盐类主要为 Na2SO4,由于 SO42-会与水泥水化产物Ca(OH)2 反应生成 CaSO4•2HO2 水化物，再与水泥中的水化物发生化学反应,产生高硫酸铝酸钙又称钙钒石,导致体积膨胀,使混凝土产生龟裂，对混凝土的耐久性影响极大。(3) 贝壳主要成分为 CaCO3，属于惰性材料，一般不与水泥发生化学反应，但这些轻物质往往呈薄片状，表面光滑，本身强度很低，且较易沿节理错裂，而且与水泥浆的黏结能力很差。一般来说，当贝壳类等轻物质含量较多时，会明显使混凝土的和易性变差，使混凝土的抗拉、抗压、抗折强度等力学性能及抗冻性、抗磨性、抗渗性等耐久性能均有所降低，因此必须对海砂中贝壳类物质的含量加以限制。1.1 国外海砂使用情况：日本是最早使用海砂的国家之一，20 世纪 40 年代就开始使用海砂。日本是岛国，河砂资源匮乏，根据 2004 年的统计，仅长崎、香川、福冈三地区的海砂年用量，就达 248711 万吨。日...
