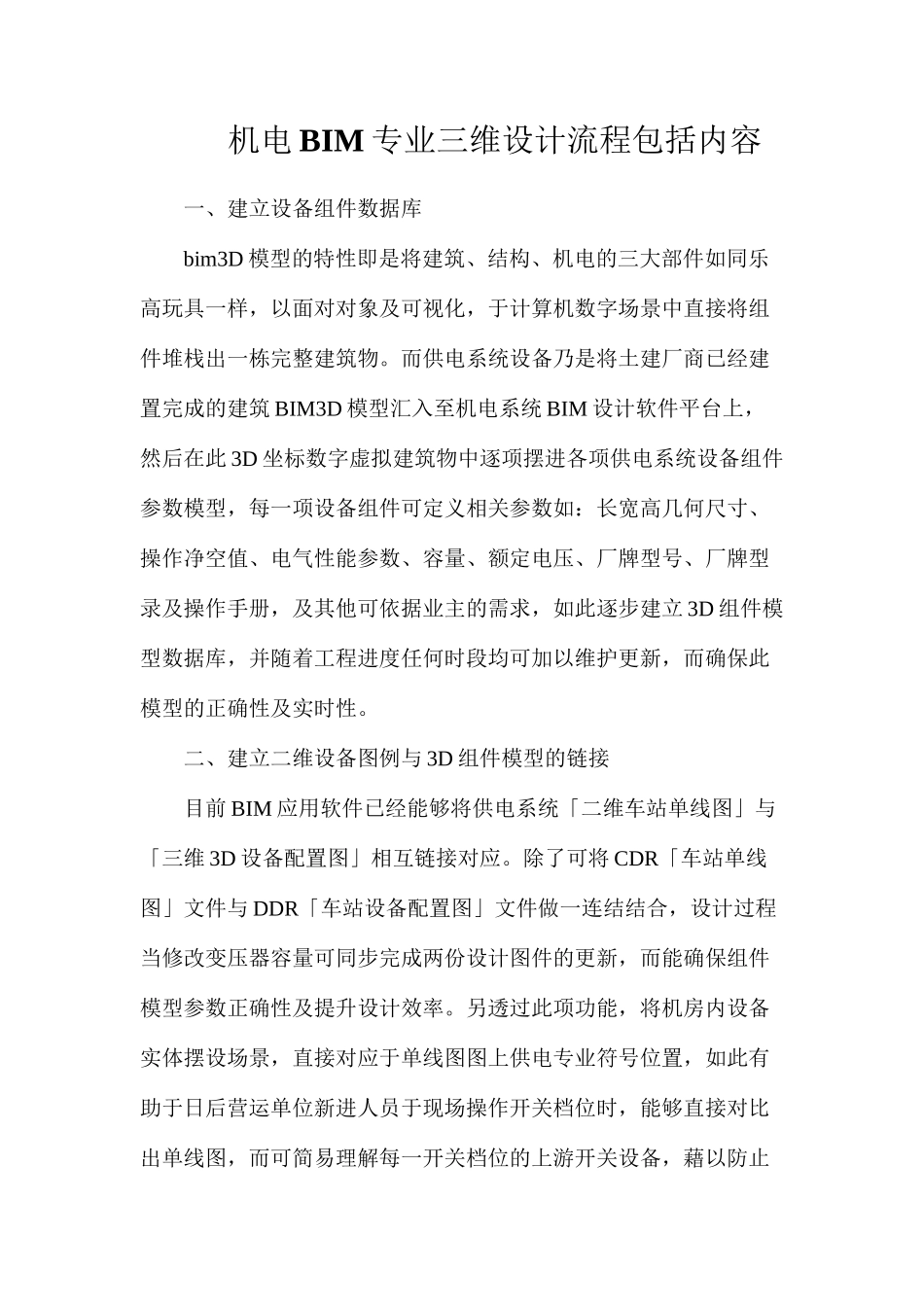

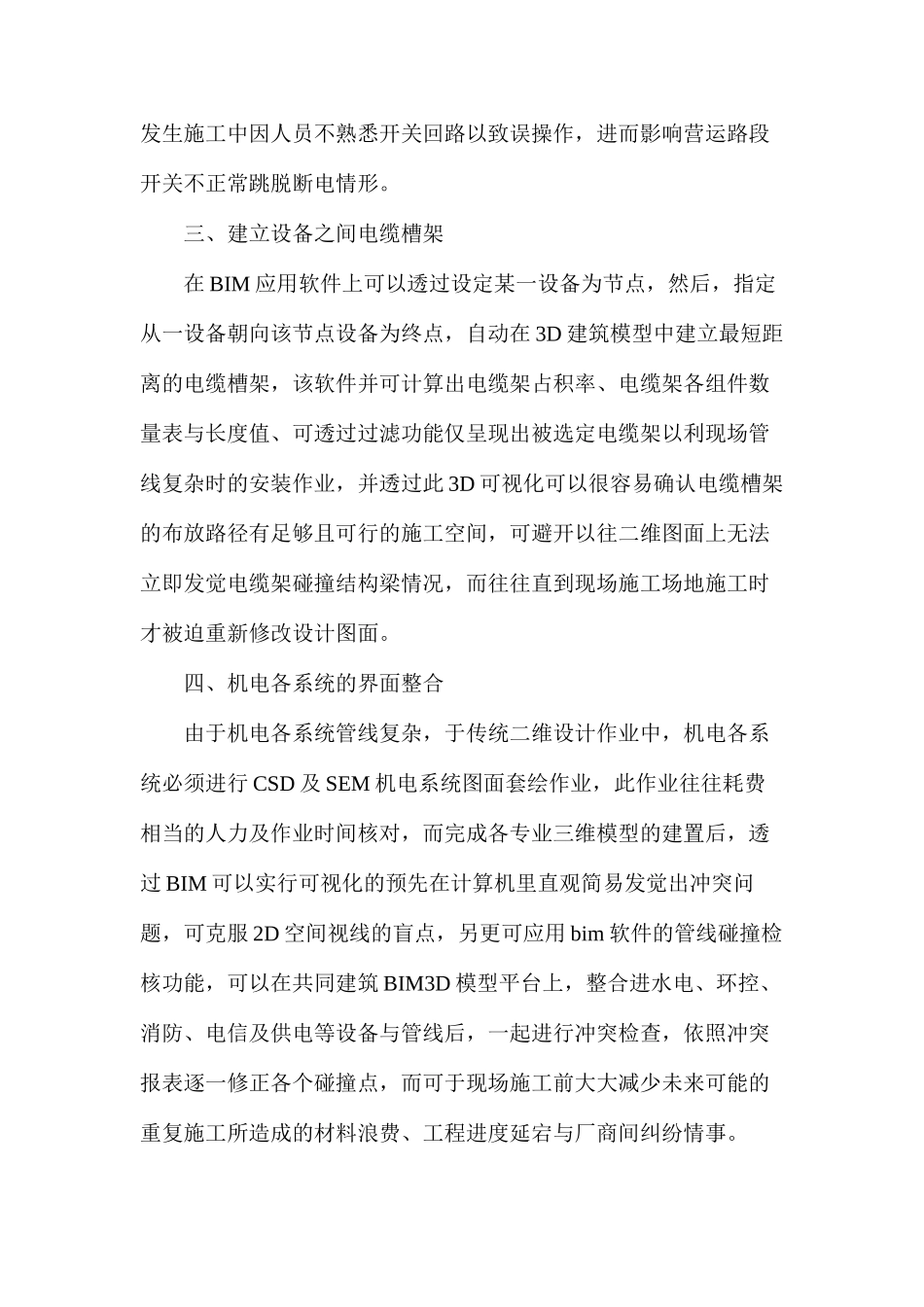

机电 BIM 专业三维设计流程包括内容一、建立设备组件数据库bim3D 模型的特性即是将建筑、结构、机电的三大部件如同乐高玩具一样，以面对对象及可视化，于计算机数字场景中直接将组件堆栈出一栋完整建筑物。而供电系统设备乃是将土建厂商已经建置完成的建筑 BIM3D 模型汇入至机电系统 BIM 设计软件平台上，然后在此 3D 坐标数字虚拟建筑物中逐项摆进各项供电系统设备组件参数模型，每一项设备组件可定义相关参数如：长宽高几何尺寸、操作净空值、电气性能参数、容量、额定电压、厂牌型号、厂牌型录及操作手册，及其他可依据业主的需求，如此逐步建立 3D 组件模型数据库，并随着工程进度任何时段均可加以维护更新，而确保此模型的正确性及实时性。二、建立二维设备图例与 3D 组件模型的链接目前 BIM 应用软件已经能够将供电系统「二维车站单线图」与「三维 3D 设备配置图」相互链接对应。除了可将 CDR「车站单线图」文件与 DDR「车站设备配置图」文件做一连结结合，设计过程当修改变压器容量可同步完成两份设计图件的更新，而能确保组件模型参数正确性及提升设计效率。另透过此项功能，将机房内设备实体摆设场景，直接对应于单线图图上供电专业符号位置，如此有助于日后营运单位新进人员于现场操作开关档位时，能够直接对比出单线图，而可简易理解每一开关档位的上游开关设备，藉以防止发生施工中因人员不熟悉开关回路以致误操作，进而影响营运路段开关不正常跳脱断电情形。三、建立设备之间电缆槽架在 BIM 应用软件上可以透过设定某一设备为节点，然后，指定从一设备朝向该节点设备为终点，自动在 3D 建筑模型中建立最短距离的电缆槽架，该软件并可计算出电缆架占积率、电缆架各组件数量表与长度值、可透过过滤功能仅呈现出被选定电缆架以利现场管线复杂时的安装作业，并透过此 3D 可视化可以很容易确认电缆槽架的布放路径有足够且可行的施工空间，可避开以往二维图面上无法立即发觉电缆架碰撞结构梁情况，而往往直到现场施工场地施工时才被迫重新修改设计图面。四、机电各系统的界面整合由于机电各系统管线复杂，于传统二维设计作业中，机电各系统必须进行 CSD 及 SEM 机电系统图面套绘作业，此作业往往耗费相当的人力及作业时间核对，而完成各专业三维模型的建置后，透过 BIM 可以实行可视化的预先在计算机里直观简易发觉出冲突问题，可克服 2D 空间视线的盲点，另更可应用 bim 软件的管线碰撞检核功能，可以...
