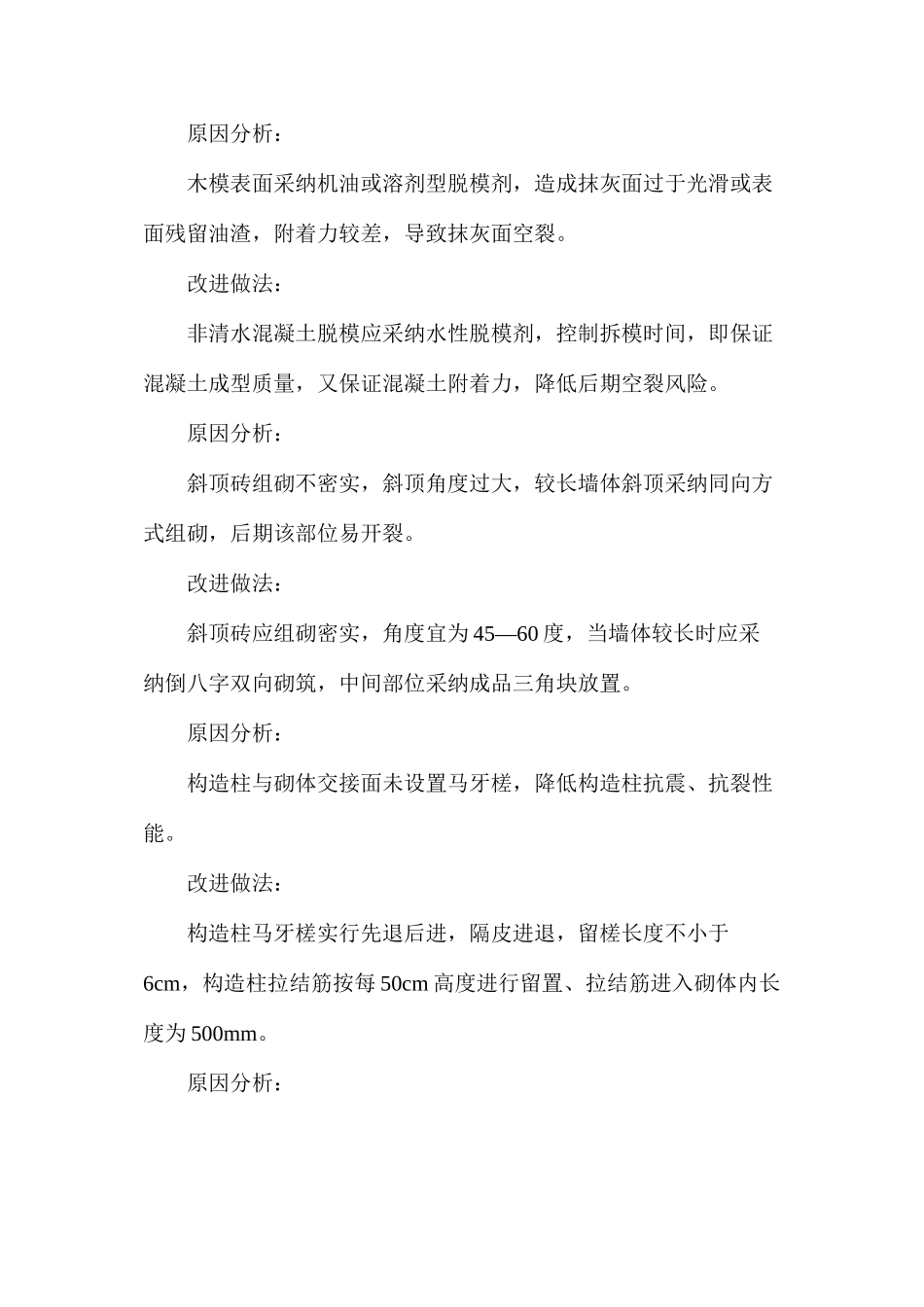

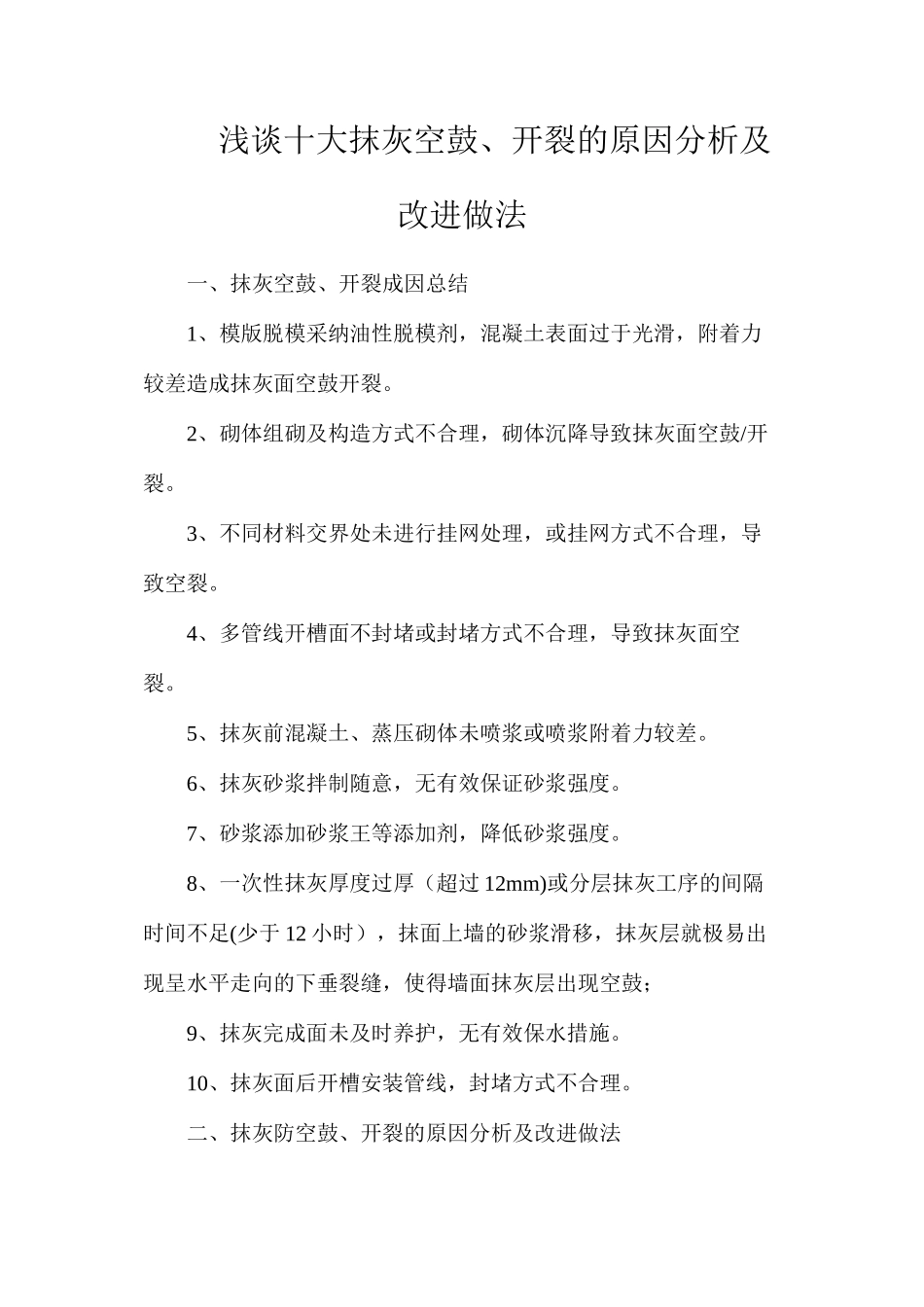

浅谈十大抹灰空鼓、开裂的原因分析及改进做法一、抹灰空鼓、开裂成因总结1、模版脱模采纳油性脱模剂，混凝土表面过于光滑，附着力较差造成抹灰面空鼓开裂。2、砌体组砌及构造方式不合理，砌体沉降导致抹灰面空鼓/开裂。3、不同材料交界处未进行挂网处理，或挂网方式不合理，导致空裂。4、多管线开槽面不封堵或封堵方式不合理，导致抹灰面空裂。5、抹灰前混凝土、蒸压砌体未喷浆或喷浆附着力较差。6、抹灰砂浆拌制随意，无有效保证砂浆强度。7、砂浆添加砂浆王等添加剂，降低砂浆强度。8、一次性抹灰厚度过厚（超过 12mm)或分层抹灰工序的间隔时间不足(少于 12 小时），抹面上墙的砂浆滑移，抹灰层就极易出现呈水平走向的下垂裂缝，使得墙面抹灰层出现空鼓；9、抹灰完成面未及时养护，无有效保水措施。10、抹灰面后开槽安装管线，封堵方式不合理。二、抹灰防空鼓、开裂的原因分析及改进做法原因分析：木模表面采纳机油或溶剂型脱模剂，造成抹灰面过于光滑或表面残留油渣，附着力较差，导致抹灰面空裂。改进做法：非清水混凝土脱模应采纳水性脱模剂，控制拆模时间，即保证混凝土成型质量，又保证混凝土附着力，降低后期空裂风险。原因分析：斜顶砖组砌不密实，斜顶角度过大，较长墙体斜顶采纳同向方式组砌，后期该部位易开裂。改进做法：斜顶砖应组砌密实，角度宜为 45—60 度，当墙体较长时应采纳倒八字双向砌筑，中间部位采纳成品三角块放置。原因分析：构造柱与砌体交接面未设置马牙槎，降低构造柱抗震、抗裂性能。改进做法：构造柱马牙槎实行先退后进，隔皮进退，留槎长度不小于6cm，构造柱拉结筋按每 50cm 高度进行留置、拉结筋进入砌体内长度为 500mm。原因分析：门边短垛墙采纳水泥砖组砌，无咬砌，短垛混凝土无植筋，抗裂性能差。改进做法：门边短垛砌体墙组砌难度较大，且后期易开裂变形，为提高短垛稳定性可采纳现浇结构替代，每 30cm 植筋加固 。原因分析：不同材料交接处未进行挂网处理；镀锌网直接采纳水泥砂浆粘贴，镀锌网起拱且抗裂强度不足。改进做法：混凝土、烧结砖采纳保温钉固定镀锌网，砂加气采纳水泥钉固定，固定时镀锌网平整不起拱。原因分析：粉刷前线管开槽未封堵，线管与砌体无固定，抗裂能力较差。改进做法：管线安装完成后应采纳固定卡或水泥钉进行线管固定。粉刷前对管线开槽及时进行封堵，单、双线管开槽可采纳抗裂砂浆进行封堵，三线管及以上应采纳细石砼加微膨胀剂进行封堵，封堵完成后采纳镀锌钢丝网进...
