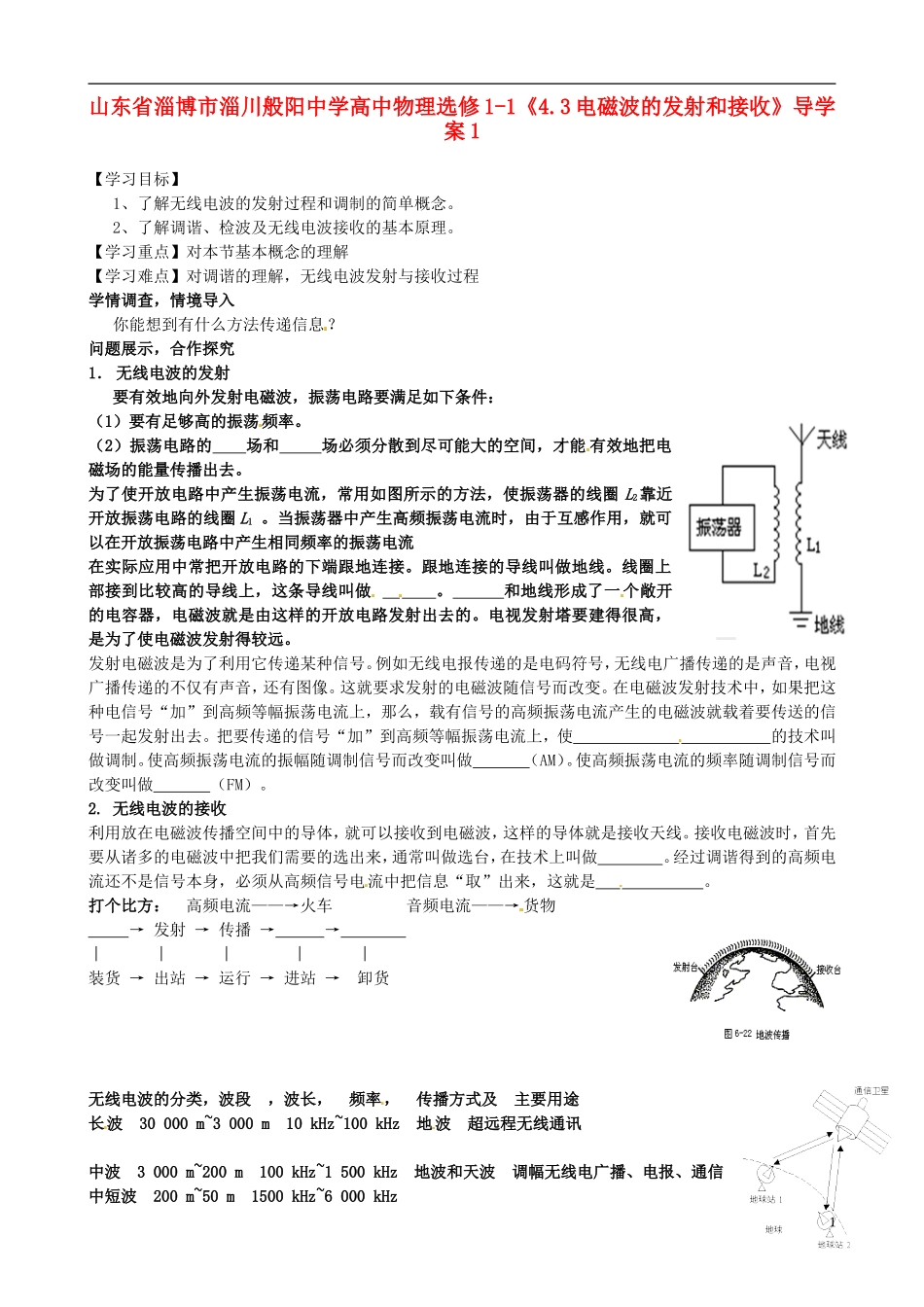

山东省淄博市淄川般阳中学高中物理选修 1-1《4.3 电磁波的发射和接收》导学案 1【学习目标】1、了解无线电波的发射过程和调制的简单概念。 2、了解调谐、检波及无线电波接收的基本原理。【学习重点】对本节基本概念的理解【学习难点】对调谐的理解，无线电波发射与接收过程学情调查，情境导入你能想到有什么方法传递信息？问题展示，合作探究 1． 无线电波的发射要有效地向外发射电磁波，振荡电路要满足如下条件：（1）要有足够高的振荡频率。（2）振荡电路的 场和 场必须分散到尽可能大的空间，才能 有效地把电磁场的能量传播出去。为了使开放电路中产生振荡电流，常用如图所示的方法，使振荡器的线圈 L2靠近开放振荡电路的线圈 L1 。当振荡器中产生高频振荡电流时，由于互感作用，就可以在开放振荡电路中产生相同频率的振荡电流在实际应用中常把开放电路的下端跟地连接。跟地连接的导线叫做地线。线圈上部接到比较高的导线上，这条导线叫做 。 和地线形成了一 个敞开的电容器，电磁波就是由这样的开放电路发射出去的。电视发射塔要建得很高，是为了使电磁波发射得较远。发射电磁波是为了利用它传递某种信号。例如无线电报传递的是电码符号，无线电广播传递的是声音，电视广播传递的不仅有声音，还有图像。这就要求发射的电磁波随信号而改变。在电磁波发射技术中，如果把这种电信号“加”到高频等幅振荡电流上，那么，载有信号的高频振荡电流产生的电磁波就载着要传送的信号一起发射出去。把要传递的信号“加”到高频等幅振荡电流上，使 的技术叫做调制。使高频振荡电流的振幅随调制信号而改变叫做 （AM）。使高频振荡电流的频率随调制信号而改变叫做 （FM）。2. 无线电波的接收利用放在电磁波传播空间中的导体，就可以接收到电磁波，这样的导体就是接收天线。接收电磁波时，首先要从诸多的电磁波中把我们需要的选出来，通常叫做选台，在技术上叫做 。经过调谐得到的高频电流还不是信号本身，必须从高频信号电流中把信息“取”出来，这就是 。打个比方： 高频电流——→火车 音频电流——→ 货物 → 发射 → 传播 → → ︱ ︱ ︱ ︱ ︱装货 → 出站 → 运行 → 进站 → 卸货无线电波的分类，波段 ，波长， 频率， 传播方式及 主要用途长波 30 000 m~3 000 m 10 kHz~100 kHz 地波 超远程无线通讯中波 3 000 m~200 m 100 kHz~1 500 kHz 地波和天波 调幅无线电广播、电报、通信...
