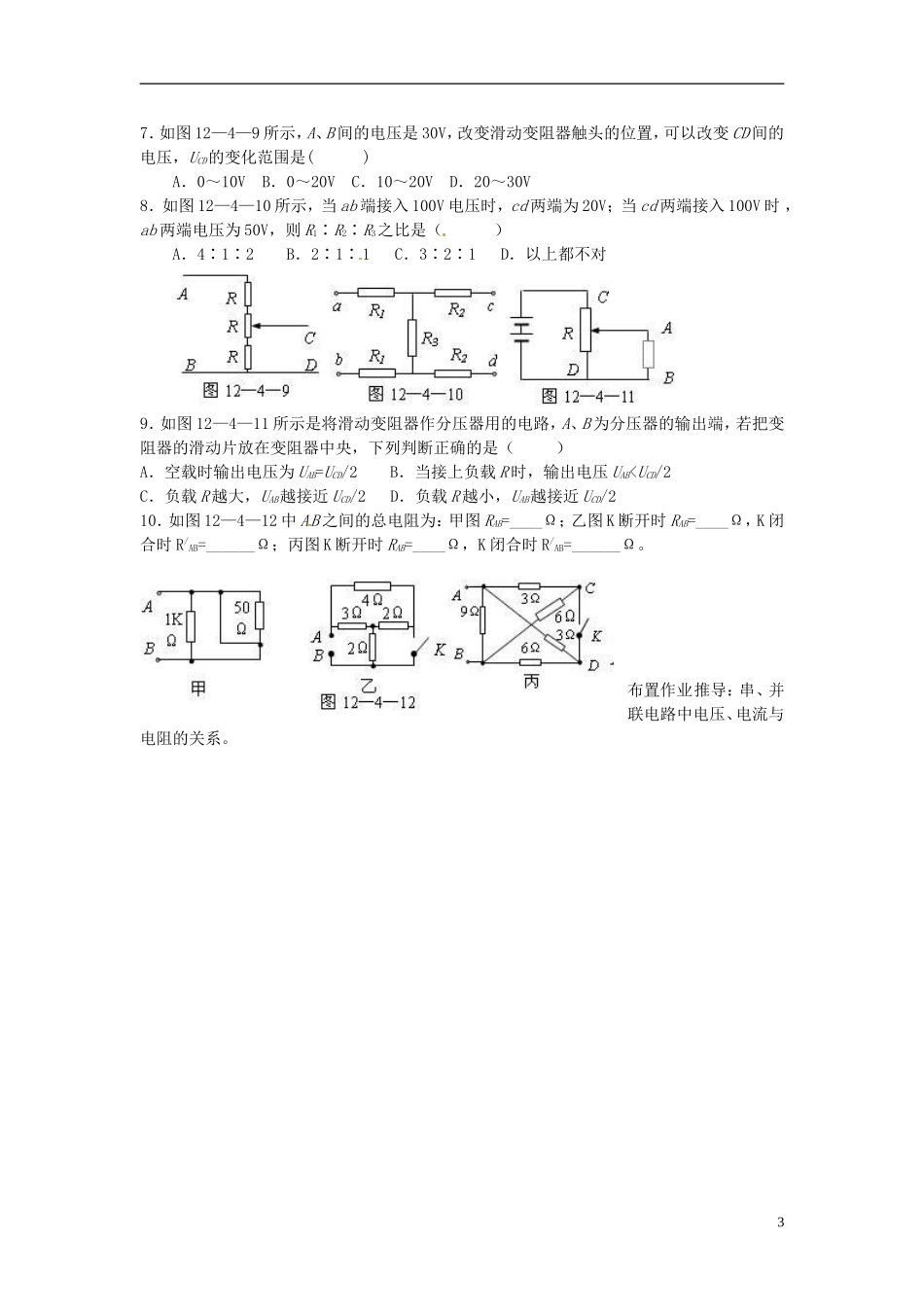

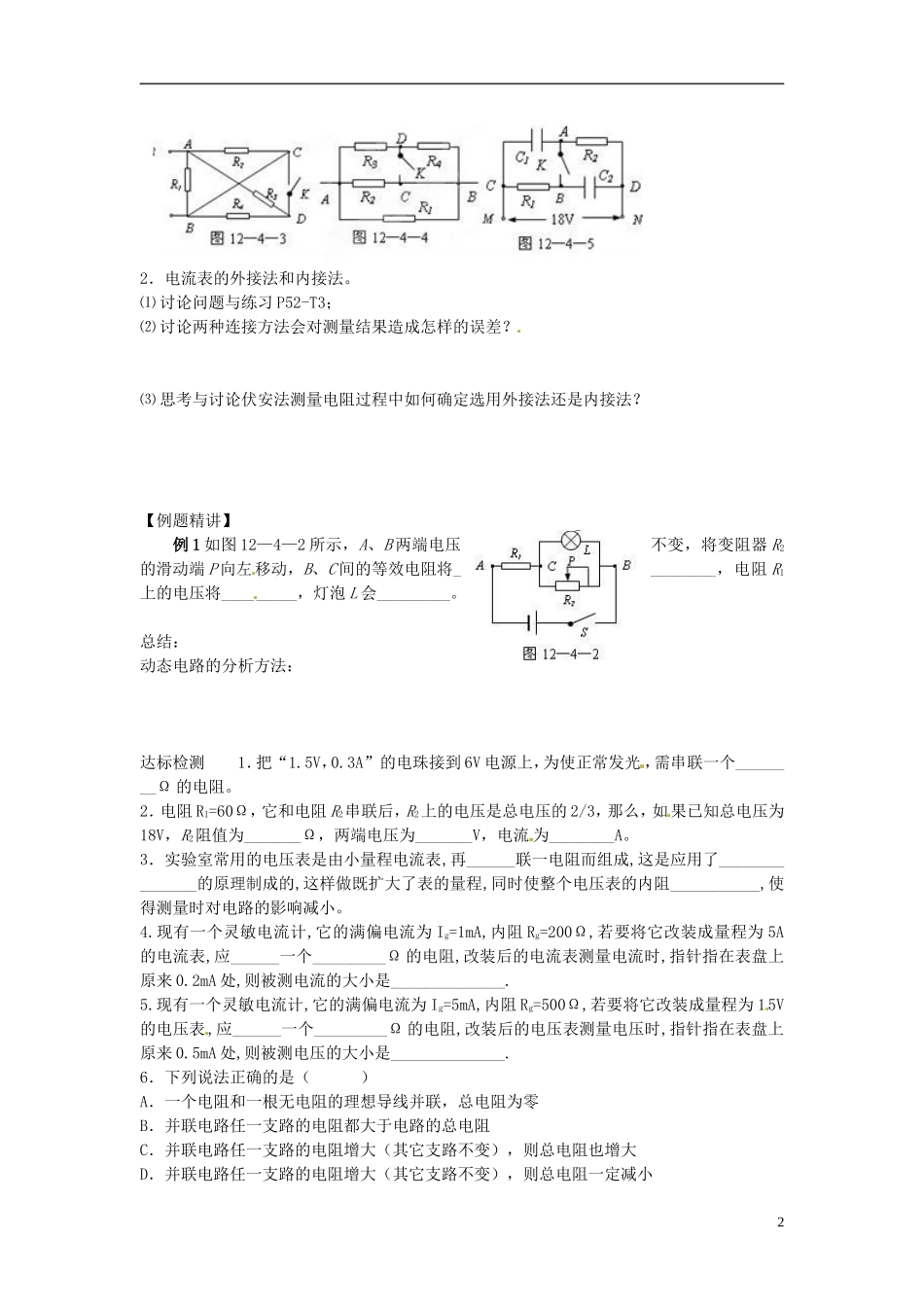

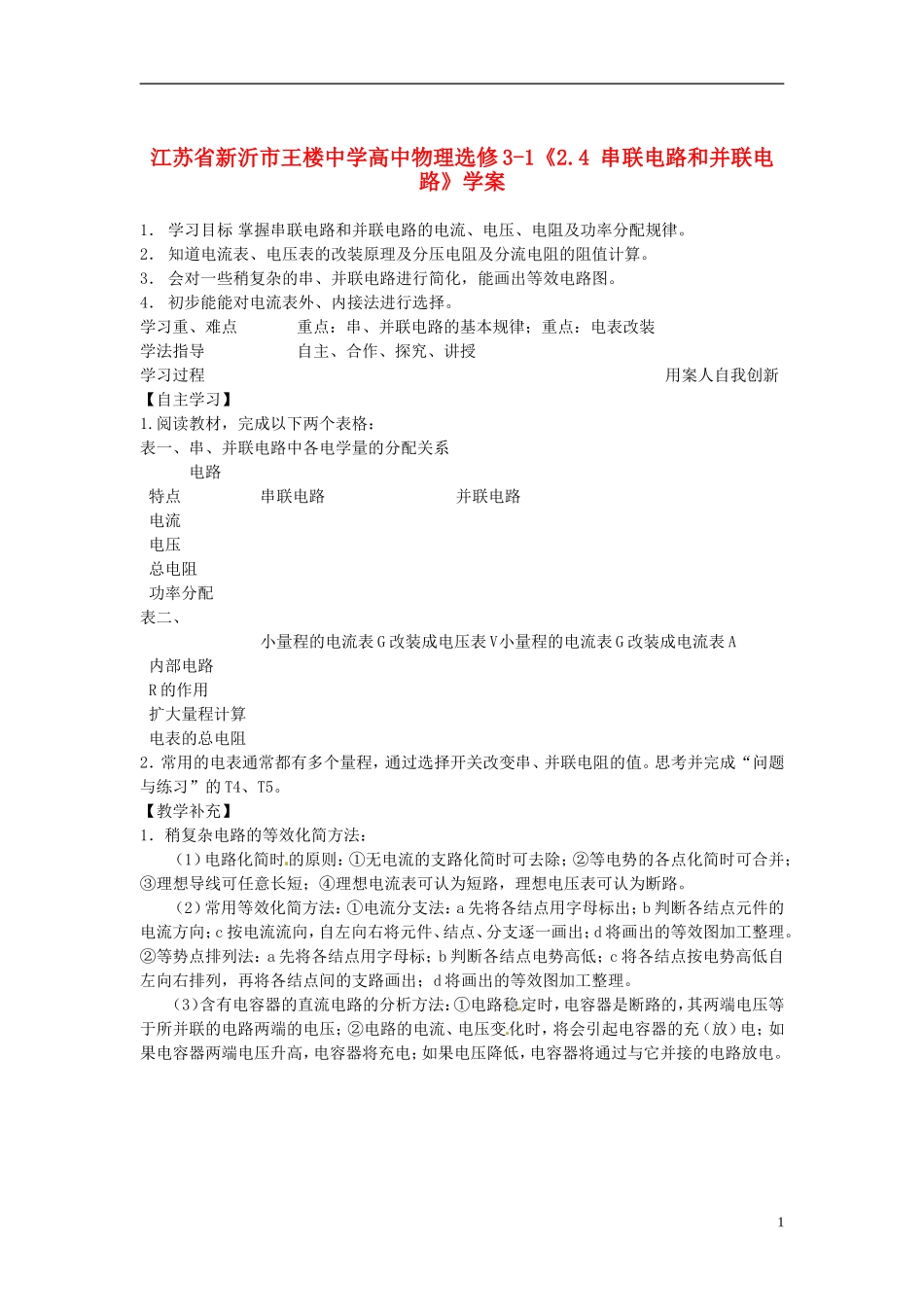

江苏省新沂市王楼中学高中物理选修 3-1《2.4 串联电路和并联电路》学案1． 学习目标 掌握串联电路和并联电路的电流、电压、电阻及功率分配规律。2． 知道电流表、电压表的改装原理及分压电阻及分流电阻的阻值计算。3． 会对一些稍复杂的串、并联电路进行简化，能画出等效电路图。4． 初步能能对电流表外、内接法进行选择。学习重、难点重点：串、并联电路的基本规律；重点：电表改装学法指导自主、合作、探究、讲授学习过程用案人自我创新【自主学习】1.阅读教材，完成以下两个表格：表一、串、并联电路中各电学量的分配关系电路特点串联电路并联电路电流电压总电阻功率分配表二、小量程的电流表 G 改装成电压表 V小量程的电流表 G 改装成电流表 A内部电路R 的作用扩大量程计算电表的总电阻2．常用的电表通常都有多个量程，通过选择开关改变串、并联电阻的值。思考并完成“问题与练习”的 T4、T5。【教学补充】1．稍复杂电路的等效化简方法：（1）电路化简时的原则：①无电流的支路化简时可去除；②等电势的各点化简时可合并；③理想导线可任意长短；④理想电流表可认为短路，理想电压表可认为断路。（2）常用等效化简方法：①电流分支法：a 先将各结点用字母标出；b 判断各结点元件的电流方向；c 按电流流向，自左向右将元件、结点、分支逐一画出；d 将画出的等效图加工整理。②等势点排列法：a 先将各结点用字母标；b 判断各结点电势高低；c 将各结点按电势高低自左向右排列，再将各结点间的支路画出；d 将画出的等效图加工整理。（3）含有电容器的直流电路的分析方法：①电路稳定时，电容器是断路的，其两端电压等于所并联的电路两端的电压；②电路的电流、电压变化时，将会引起电容器的充（放）电；如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它并接的电路放电。12．电流表的外接法和内接法。⑴ 讨论问题与练习 P52-T3；⑵ 讨论两种连接方法会对测量结果造成怎样的误差？⑶ 思考与讨论伏安法测量电阻过程中如何确定选用外接法还是内接法？【例题精讲】例 1 如图 12—4—2 所示，A、B 两端电压不变，将变阻器 R2的滑动端 P 向左移动，B、C 间的等效电阻将_________，电阻 R1上的电压将_________，灯泡 L 会_________。总结：动态电路的分析方法：达标检测1．把“1.5V，0.3A”的电珠接到 6V 电源上，为使正常发光 ，需串联一个________Ω 的电阻。2．电阻 R1=60Ω，它和电...
