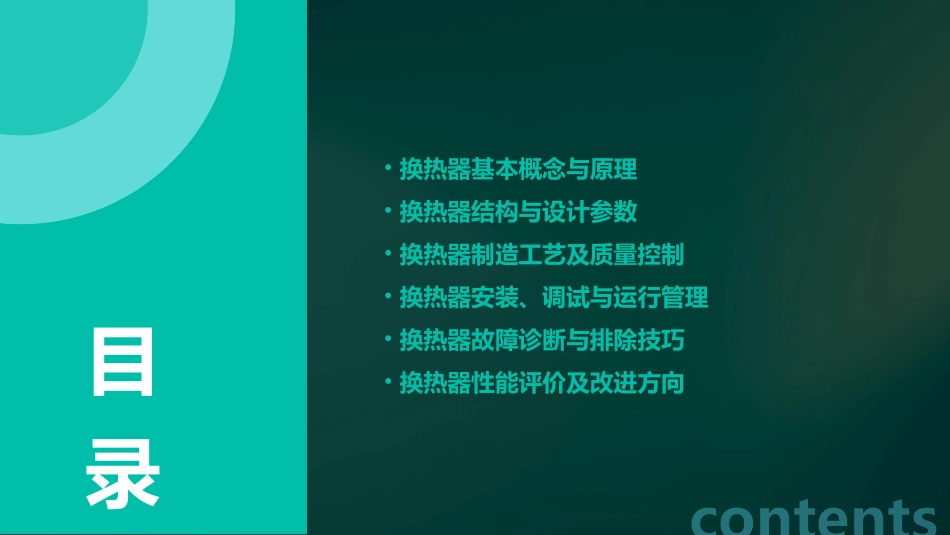

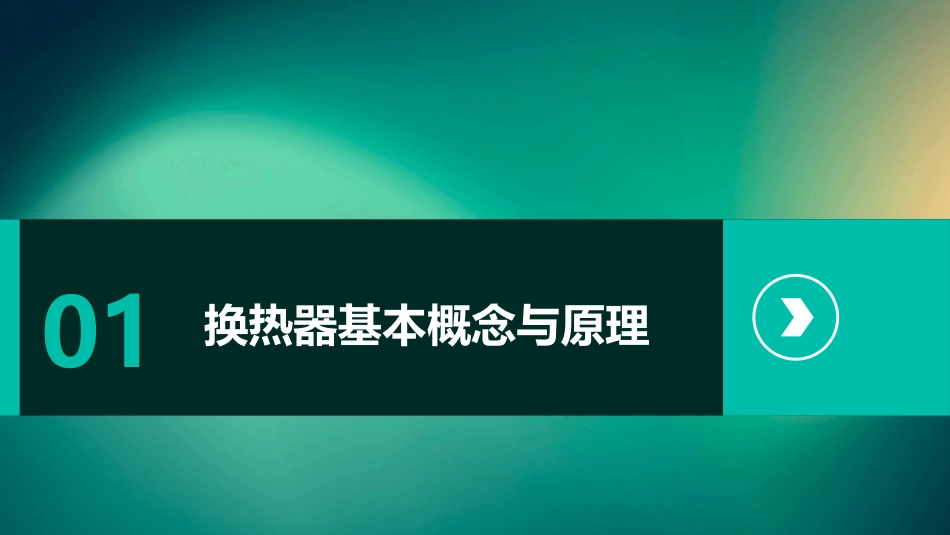

换热器培训课件(PPT5)•换热器基本概念与原理•换热器结构与设计参数•换热器制造工艺及质量控制•换热器安装、调试与运行管理•换热器故障诊断与排除技巧•换热器性能评价及改进方向contents目录01换热器基本概念与原理换热器是一种将热量从一种流体传递到另一种流体，使两种流体在不直接混合的情况下达到热平衡的设备。在化工、石油、动力、食品等工业生产中，换热器是实现热量传递、回收和利用的关键设备，对于提高能源利用效率和产品质量具有重要意义。换热器定义及作用换热器作用换热器定义工作原理换热器通过间壁或直接接触的方式，使两种不同温度的流体进行热量交换。热量从高温流体传递给低温流体，使低温流体温度升高，高温流体温度降低。分类根据传热方式的不同，换热器可分为间壁式换热器、混合式换热器和蓄热式换热器三类。其中，间壁式换热器应用最为广泛，包括管壳式换热器、板式换热器等。工作原理与分类蓄热式换热器通过固体蓄热体将热量从一种流体传递给另一种流体，具有传热效率高、节能环保等特点。适用于高温、腐蚀性介质和需要回收余热的场合。管壳式换热器由管束和壳体组成，具有结构紧凑、传热效率高、适应性强等特点。适用于高温、高压和腐蚀性介质的传热。板式换热器由一系列金属板片组成，具有传热效率高、占地面积小、清洗方便等特点。适用于液体与液体之间的传热，也可用于气体与液体之间的传热。混合式换热器两种流体直接接触进行热量交换，具有传热效率高、结构简单等特点。但两种流体可能相互污染，适用于允许混合的场合。常见类型及其特点02换热器结构与设计参数主要结构组成管束管板由多根换热管组成，实现热量传递。连接换热管与壳体，保证密封性能。壳体折流板法兰承受内部压力和外部载荷，保护内部元件。引导流体在壳体内流动，提高传热效率。连接设备与系统管道，方便安装与检修。换热面积流量与流速温度与压力材质与耐腐蚀性设计参数及选型依据01020304根据传热需求和流体性质确定。影响传热效率和压降，需合理设计。根据工艺条件和设备性能选择。考虑流体性质和操作环境，选择合适的材料。材料选择与耐腐蚀性考虑适用于一般条件下的换热需求，成本较低。耐腐蚀性较好，适用于腐蚀性流体或高温高压条件。具有优异的耐腐蚀性和强度，适用于特殊条件下的换热需求。耐腐蚀性极好，但成本较高，适用于强腐蚀性流体或高温条件。碳钢不锈钢钛合金陶瓷材料03换热器制造工艺及质量控制检验与测试对成品进行外观检查、尺寸检查、压力测试等，确保产品质量符合要求。热处理对焊接后的换热器进行热处理，以消除焊接应力和改善材料性能。组装焊接将加工好的零部件进行组装，并进行焊接。材料准备根据设计要求，选择合适的材料，并进行材料检验和预处理。加工制造按照图纸要求进行下料、切割、弯曲、钻孔等加工工序。制造工艺流程简介下料和切割弯曲和成形焊接热处理关键加工环节质量控制方法采用先进的切割设备，确保下料尺寸精确，切口平整。采用合格的焊接材料和工艺，确保焊接质量可靠，无缺陷。使用专业的弯曲设备和模具，确保弯曲半径和角度符合设计要求。严格控制热处理温度和时间，确保消除焊接应力和改善材料性能的效果。换热器表面应平整、无裂纹、无气泡、无夹杂物等缺陷。外观检查尺寸检查压力测试验收规范换热器的尺寸应符合设计要求，包括长度、宽度、高度、管径等。对换热器进行压力测试，确保其在设计压力下无泄漏、无变形等问题。根据国家标准和行业标准，制定详细的验收规范，包括检验项目、检验方法、合格标准等。成品检验标准和验收规范04换热器安装、调试与运行管理确认换热器型号、规格与设计要求一致检查换热器外观、接口等是否完好无损准备安装工具和材料，如扳手、螺丝刀、密封垫等确保安装场地符合换热器安装要求，如空间、通风、承重等01020304安装前准备工作和注意事项调试过程检查项目清单检查管道连接是否紧密，有无泄漏现象检查控制系统是否正常，各仪表指示是否准确检查换热器各部件安装是否牢固，有无松动或漏装现象检查电气接线是否正确，接地是否良好进行试运行，观察换热器运行是否平稳，有无异常声响或振动定期检查...
