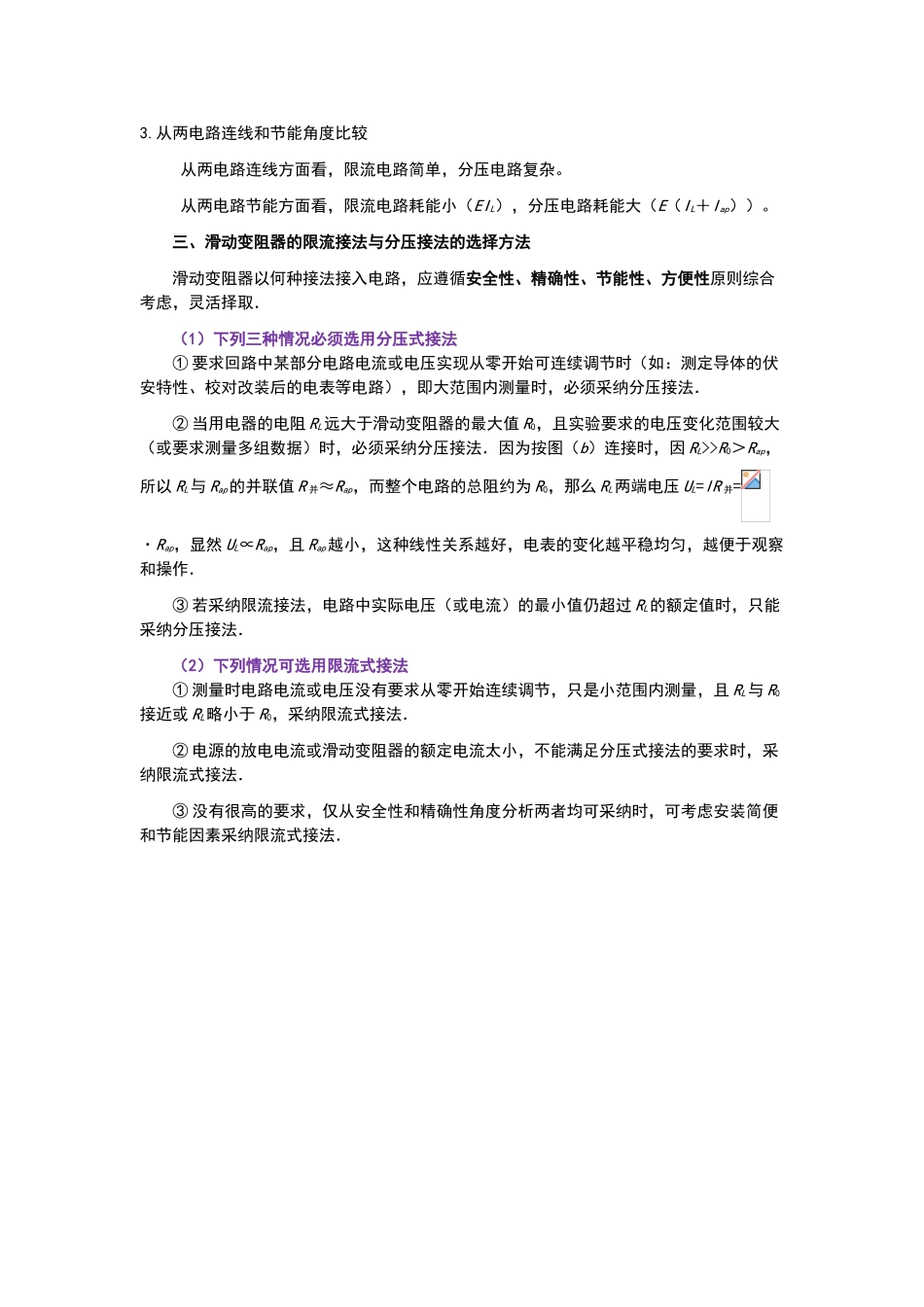

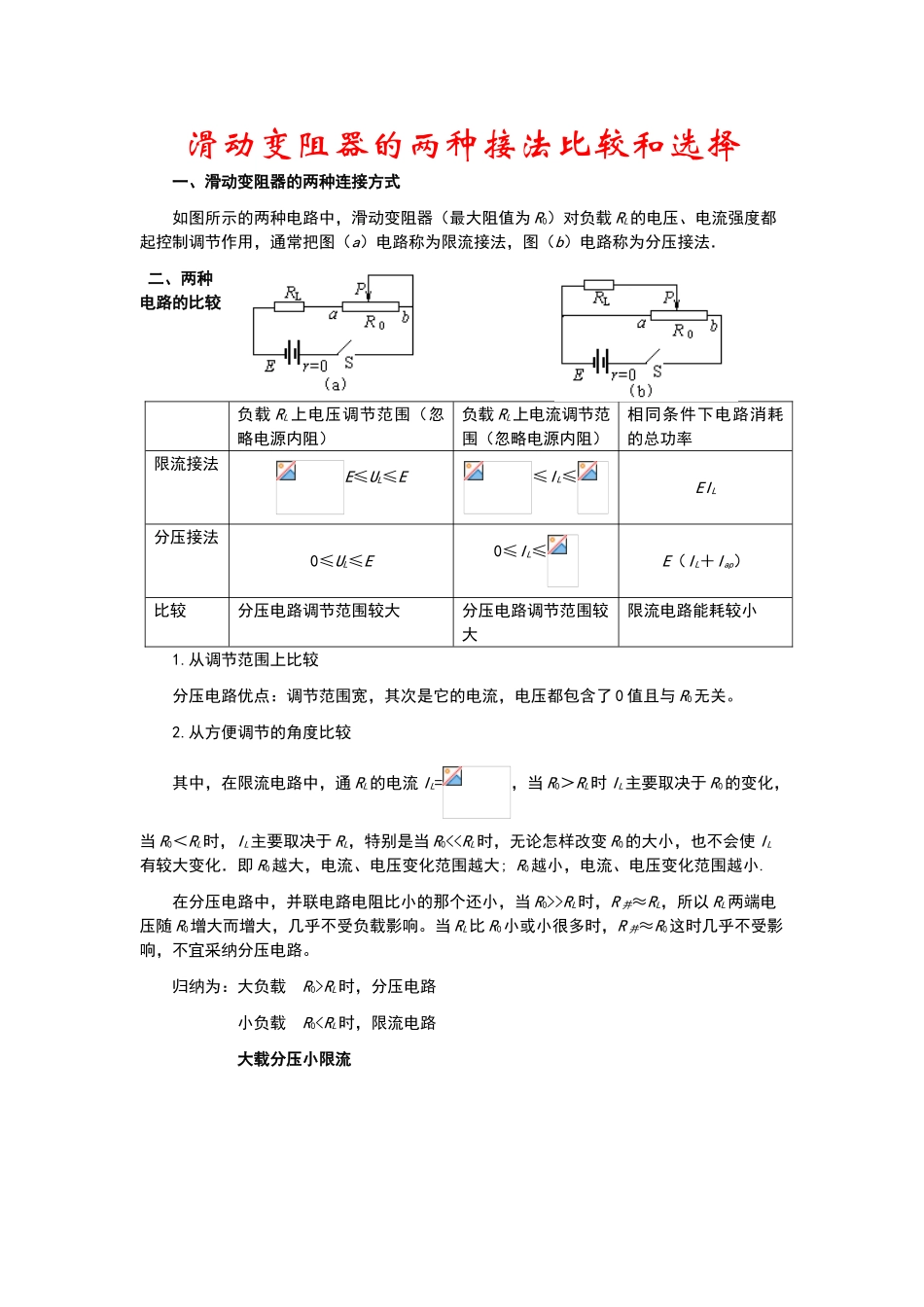

滑动变阻器的两种接法比较和选择一、滑动变阻器的两种连接方式如图所示的两种电路中，滑动变阻器（最大阻值为 R0）对负载 RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法． 二、两种电路的比较负载 RL 上电压调节范围（忽略电源内阻）负载 RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E（IL＋Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小1.从调节范围上比较分压电路优点：调节范围宽，其次是它的电流，电压都包含了 0 值且与 R0无关。2.从方便调节的角度比较其中，在限流电路中，通 RL的电流 IL=，当 R0＞RL时 IL主要取决于 R0的变化，当 R0＜RL时，IL主要取决于 RL，特别是当 R0<>RL时，R 并≈RL，所以 RL两端电压随 R0增大而增大，几乎不受负载影响。当 RL比 R0小或小很多时，R 并≈R0这时几乎不受影响，不宜采纳分压电路。归纳为：大负载 R0>RL时，分压电路 小负载 R0>R0＞Rap，所以 RL与 Rap的并联值 R 并≈Rap，而整个电路的总阻约为 R0，那么 RL两端电压 UL=IR 并=·Rap，显然 UL∝Rap，且 Rap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作．③ 若采纳限流接法，电路中实际电压（或电流）的最小值仍超过 RL的额定值时，只能采纳分压接法．（2）下列情况可...
