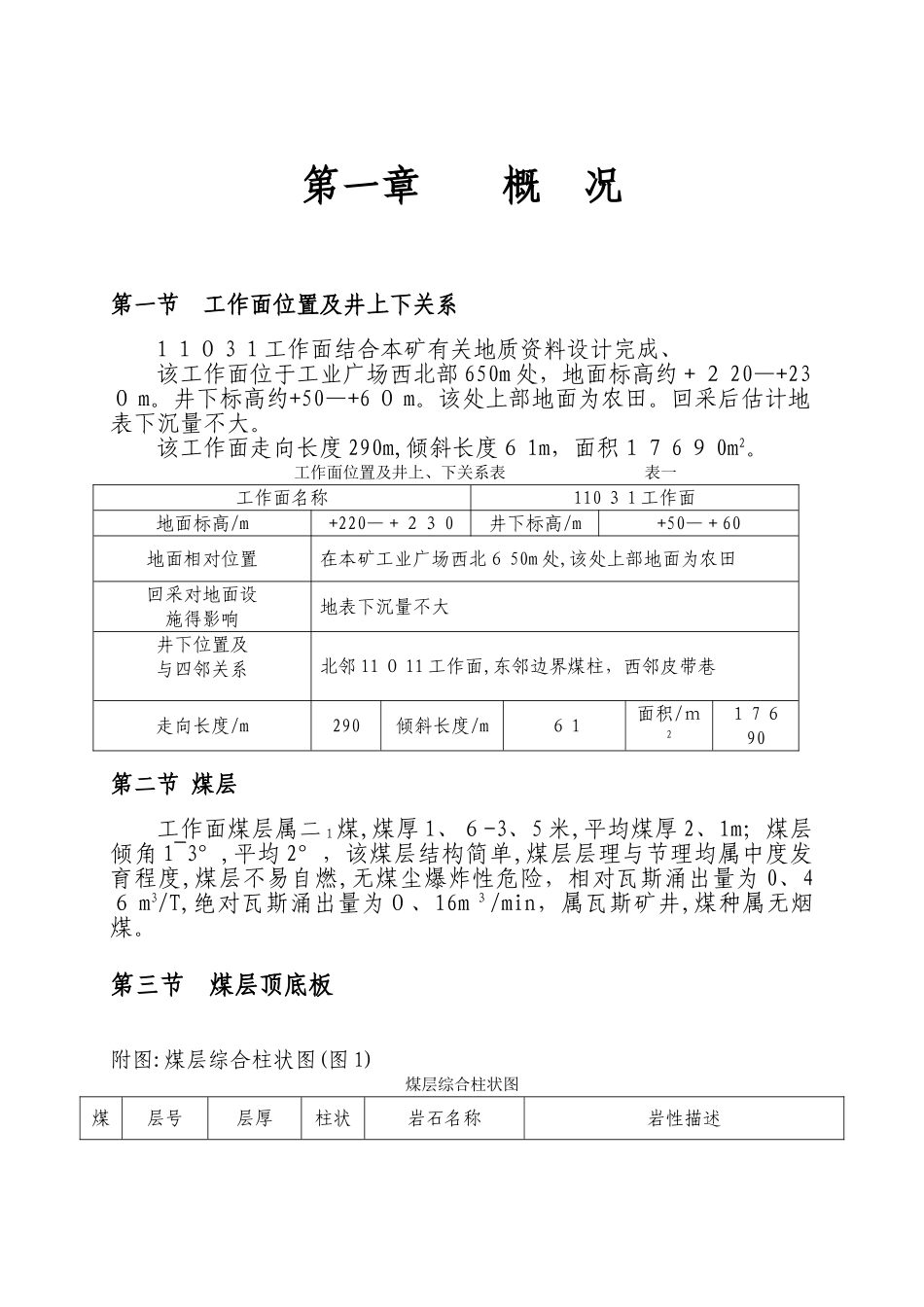

第一章 概 况第一节 工作面位置及井上下关系1 １０ 3 １工作面结合本矿有关地质资料设计完成、该工作面位于工业广场西北部 650m 处，地面标高约＋２ 20—+23０ m。井下标高约+50—+6 ０ m。该处上部地面为农田。回采后估计地表下沉量不大。该工作面走向长度 290m,倾斜长度６ 1m，面积１７ 6 ９ 0m2。工作面位置及井上、下关系表 表一 工作面名称110 ３ 1 工作面地面标高/m+220—＋２３ 0井下标高/m+50—＋60地面相对位置在本矿工业广场西北６ 50m 处,该处上部地面为农田回采对地面设施得影响地表下沉量不大井下位置及与四邻关系北邻 11 ０ 11 工作面,东邻边界煤柱，西邻皮带巷走向长度/m290倾斜长度/m６ 1面积/ｍ2１ 7 ６90 第二节 煤层工作面煤层属二１煤,煤厚 1、６-3、5 米,平均煤厚 2、1m；煤层倾角 1~3°,平均 2°，该煤层结构简单,煤层层理与节理均属中度发育程度,煤层不易自燃,无煤尘爆炸性危险，相对瓦斯涌出量为 0、4６ m3/T,绝对瓦斯涌出量为０、16m ３/min，属瓦斯矿井,煤种属无烟煤。第三节 煤层顶底板附图:煤层综合柱状图(图 1)煤层综合柱状图煤层号层厚柱状岩石名称岩性描述岩综合柱状图间接顶板0 、 24 ～29、81m细中粒碤砂岩灰～深灰色,夹泥岩及泥质砂岩，含泥质包裹体,层面含炭质及云母片直接顶板１、5～６、0m泥岩、砂质泥岩锈结再生灰色、黑色,含植物化石碎片,夹黄铁矿薄层二 1煤层1 、 6 ～3、5 ｍ煤黑~深黑色块状、粉未状，相间出现,半亮型—半暗型,具条带、层状结构，断口为贝壳状及不平坦状底板8～20m砂质泥岩,炭质泥岩、砂岩,泥岩互层黑色、深黑色、略含炭质、交错层理地质构造序号名 称位 置对回采影响程度1单斜构造11031 工作面无影响煤 层 赋 存 及顶 底 板 情 况对 工 作 面 回采 影 响 得 综合评述煤层赋存稳定,结构简单，煤坚固系数 f<１、5;顶底板工程地质条件中等,地质构造简单,全部为复采区;底板遇水膨胀底鼓，巷道剁底、修巷频繁。第四节 地质构造 工作面煤层呈南高北低,走向 46°，倾向 3 １ 6°,倾角 3-5°,煤层基本平缓无断层,对回采无影响。工作面为复采,顶板部分破裂,在回采中要加强对顶板得观测与管理。第五节 水文地质该采煤工作面水文地质条件简单。煤层顶板砂岩裂隙水层之上为厚度 45 ｍ得深灰色含云母砂质泥岩夹薄层泥岩及砂岩。岩石结构细腻,裂缝不发育,钻孔单位涌水量为 0、00017L/ｓ、m。岩石含水微弱,就是煤...
