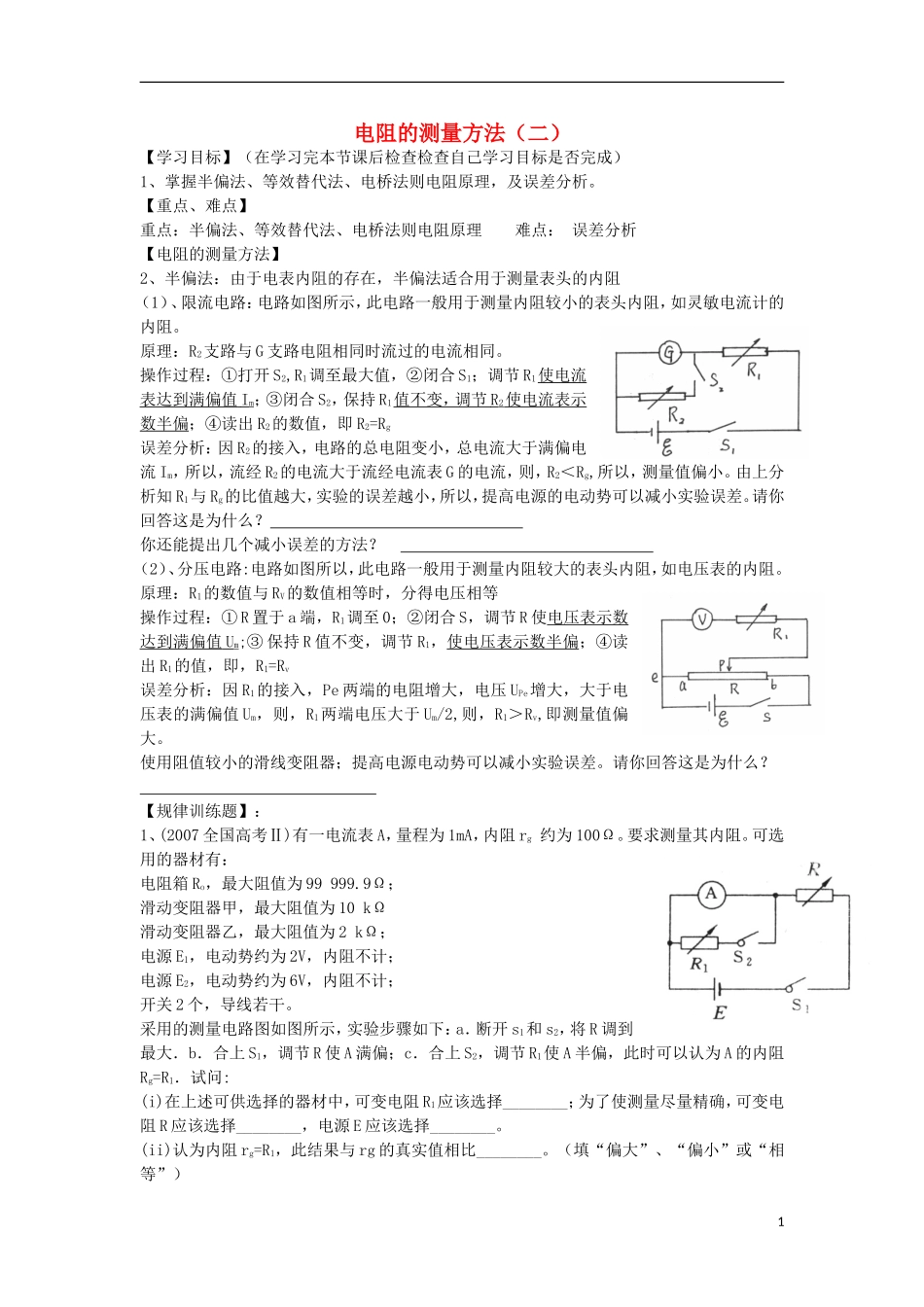

电阻的测量方法（二）【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、掌握半偏法、等效替代法、电桥法则电阻原理，及误差分析。【重点、难点】重点：半偏法、等效替代法、电桥法则电阻原理 难点： 误差分析【电阻的测量方法】2、半偏法：由于电表内阻的存在，半偏法适合用于测量表头的内阻（1）、限流电路：电路如图所示，此电路一般用于测量内阻较小的表头内阻，如灵敏电流计的内阻。原理：R2支路与 G 支路电阻相同时流过的电流相同。操作过程：①打开 S2,R1调至最大值，②闭合 S1；调节 R1使电流表达到满偏值 I m；③闭合 S2，保持 R1值不变，调节 R 2 使电流表示数半偏；④读出 R2的数值，即 R2=Rg误差分析：因 R2的接入，电路的总电阻变小，总电流大于满偏电流 Im，所以，流经 R2的电流大于流经电流表 G 的电流，则，R2＜Rg,所以，测量值偏小。由上分析知 R1与 Rg的比值越大，实验的误差越小，所以，提高电源的电动势可以减小实验误差。请你回答这是为什么？ 你还能提出几个减小误差的方法？ （2）、分压电路:电路如图所以，此电路一般用于测量内阻较大的表头内阻，如电压表的内阻。原理：R1的数值与 RV的数值相等时，分得电压相等操作过程：① R 置于 a 端，R1调至 0；②闭合 S，调节 R 使电压表示数达到满偏值 U m;③ 保持 R 值不变，调节 R1，使电压表示数半偏；④读出 R1的值，即，R1=Rv误差分析：因 R1的接入，Pe 两端的电阻增大，电压 UPe增大，大于电压表的满偏值 Um，则，R1两端电压大于 Um/2,则，R1＞Rv,即测量值偏大。使用阻值较小的滑线变阻器；提高电源电动势可以减小实验误差。请你回答这是为什么？ 【规律训练题】：1、(2007 全国高考Ⅱ)有一电流表 A，量程为 1mA，内阻 rg 约为 100Ω。要求测量其内阻。可选用的器材有：电阻箱 Ro，最大阻值为 99 999.9Ω；滑动变阻器甲，最大阻值为 10 kΩ滑动变阻器乙，最大阻值为 2 kΩ；电源 E1，电动势约为 2V，内阻不计；电源 E2，电动势约为 6V，内阻不计；开关 2 个，导线若干。采用的测量电路图如图所示，实验步骤如下：a．断开 s1和 s2，将 R 调到最大．b．合上 S1，调节 R 使 A 满偏；c．合上 S2，调节 R1使 A 半偏，此时可以认为 A 的内阻Rg=R1．试问:(i)在上述可供选择的器材中，可变电阻 R1应该选择________；为了使测量尽量精确，可变电阻 R 应该选择________，电源 E...
