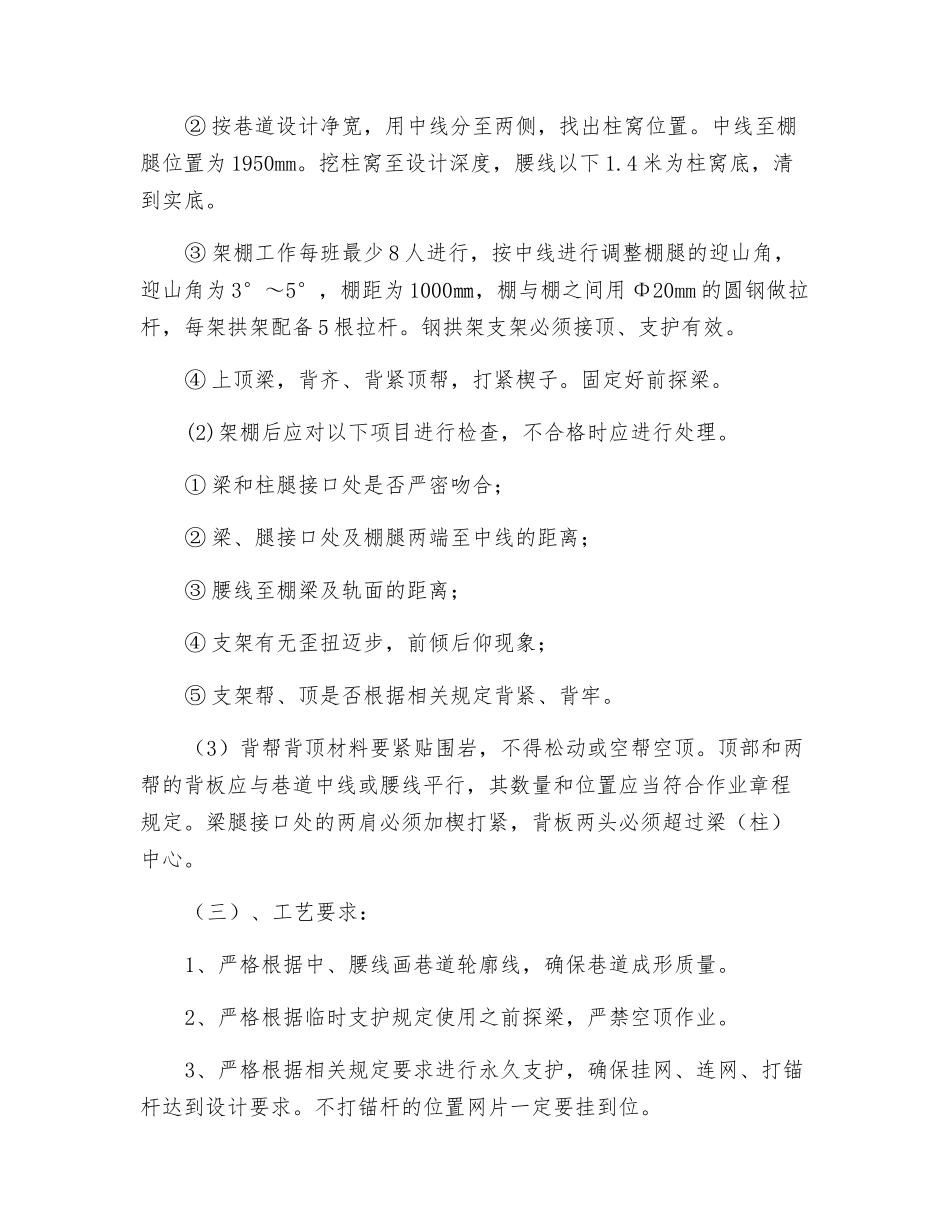

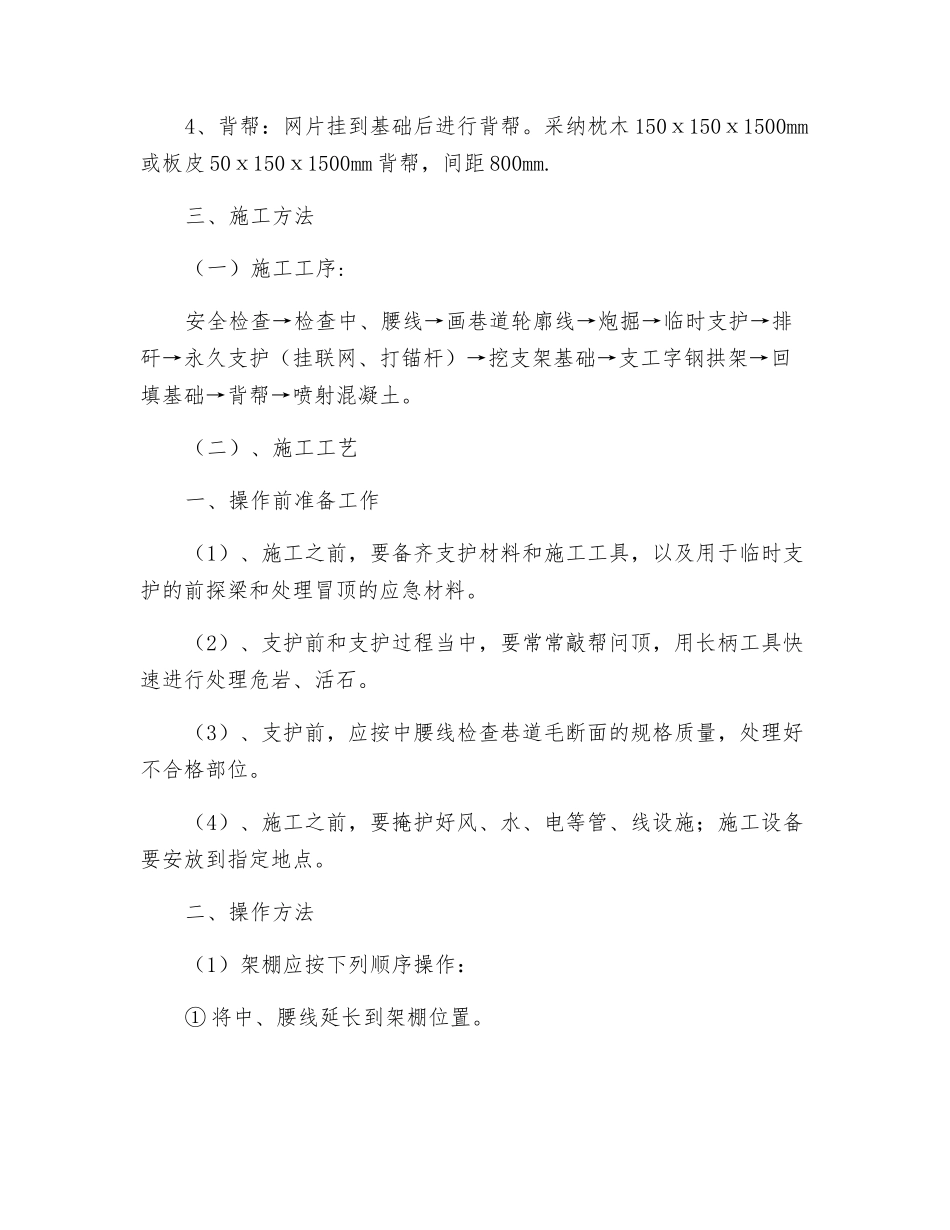

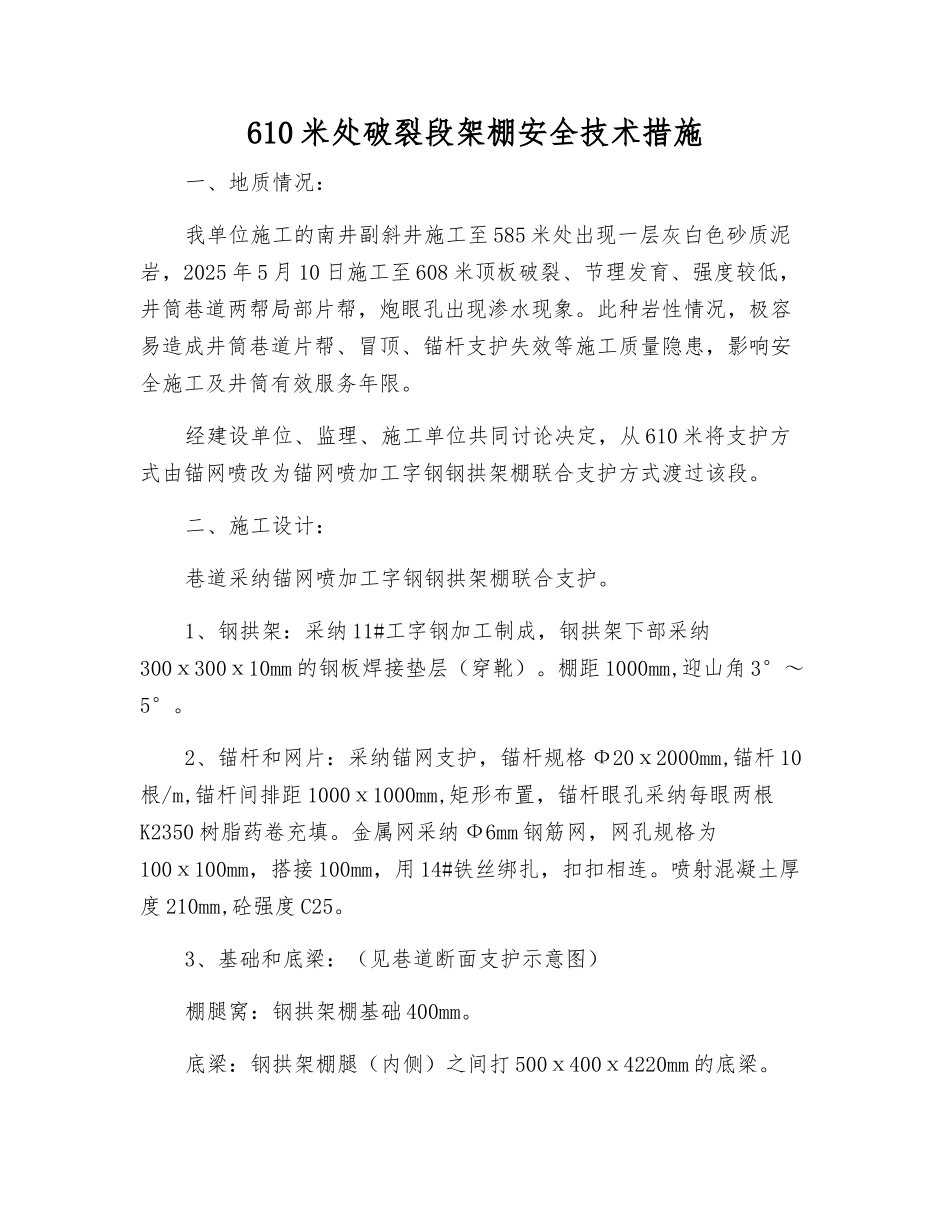

610 米处破裂段架棚安全技术措施一、地质情况：我单位施工的南井副斜井施工至 585 米处出现一层灰白色砂质泥岩，2025 年 5 月 10 日施工至 608 米顶板破裂、节理发育、强度较低，井筒巷道两帮局部片帮，炮眼孔出现渗水现象。此种岩性情况，极容易造成井筒巷道片帮、冒顶、锚杆支护失效等施工质量隐患，影响安全施工及井筒有效服务年限。经建设单位、监理、施工单位共同讨论决定，从 610 米将支护方式由锚网喷改为锚网喷加工字钢钢拱架棚联合支护方式渡过该段。二、施工设计：巷道采纳锚网喷加工字钢钢拱架棚联合支护。1、钢拱架：采纳 11#工字钢加工制成，钢拱架下部采纳300ⅹ300ⅹ10mm 的钢板焊接垫层（穿靴）。棚距 1000mm,迎山角 3°～5°。2、锚杆和网片：采纳锚网支护，锚杆规格 Ф20ⅹ2000mm,锚杆 10根/m,锚杆间排距 1000ⅹ1000mm,矩形布置，锚杆眼孔采纳每眼两根K2350 树脂药卷充填。金属网采纳 Ф6mm 钢筋网，网孔规格为100ⅹ100mm，搭接 100mm，用 14#铁丝绑扎，扣扣相连。喷射混凝土厚度 210mm,砼强度 C25。3、基础和底梁：（见巷道断面支护示意图）棚腿窝：钢拱架棚基础 400mm。底梁：钢拱架棚腿（内侧）之间打 500ⅹ400ⅹ4220mm 的底梁。4、背帮：网片挂到基础后进行背帮。采纳枕木 150ⅹ150ⅹ1500mm或板皮 50ⅹ150ⅹ1500mm 背帮，间距 800mm.三、施工方法（一）施工工序:安全检查→检查中、腰线→画巷道轮廓线→炮掘→临时支护→排矸→永久支护（挂联网、打锚杆）→挖支架基础→支工字钢拱架→回填基础→背帮→喷射混凝土。（二）、施工工艺一、操作前准备工作（1）、施工之前，要备齐支护材料和施工工具，以及用于临时支护的前探梁和处理冒顶的应急材料。（2）、支护前和支护过程当中，要常常敲帮问顶，用长柄工具快速进行处理危岩、活石。（3）、支护前，应按中腰线检查巷道毛断面的规格质量，处理好不合格部位。（4）、施工之前，要掩护好风、水、电等管、线设施；施工设备要安放到指定地点。二、操作方法（1）架棚应按下列顺序操作：① 将中、腰线延长到架棚位置。② 按巷道设计净宽，用中线分至两侧，找出柱窝位置。中线至棚腿位置为 1950mm。挖柱窝至设计深度，腰线以下 1.4 米为柱窝底，清到实底。③ 架棚工作每班最少 8 人进行，按中线进行调整棚腿的迎山角，迎山角为 3°～5°，棚距为 1000㎜，棚与棚之间用 Φ20mm 的圆钢做拉杆，每架拱架配备 5 根拉杆。钢拱架支架必须接...
