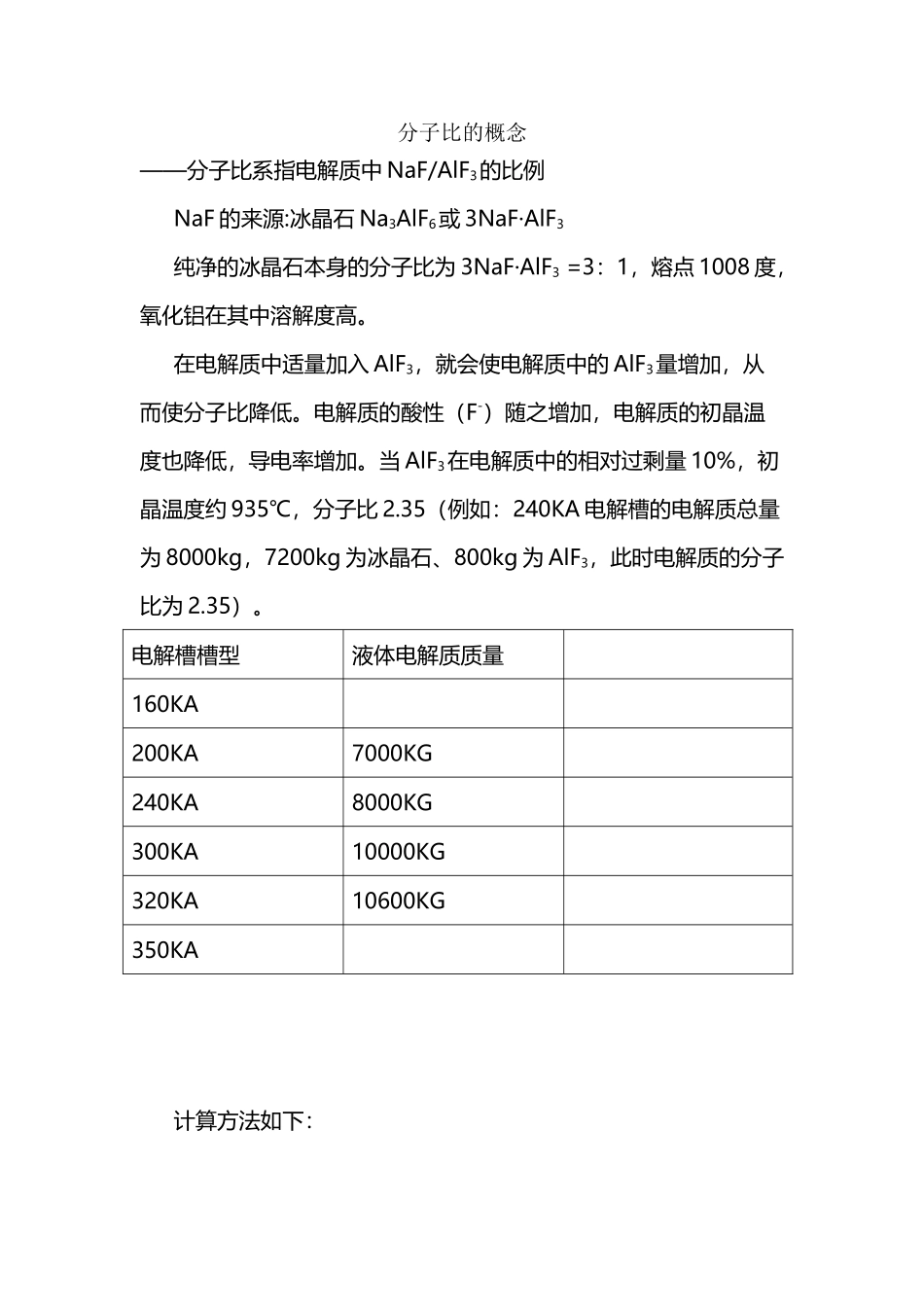

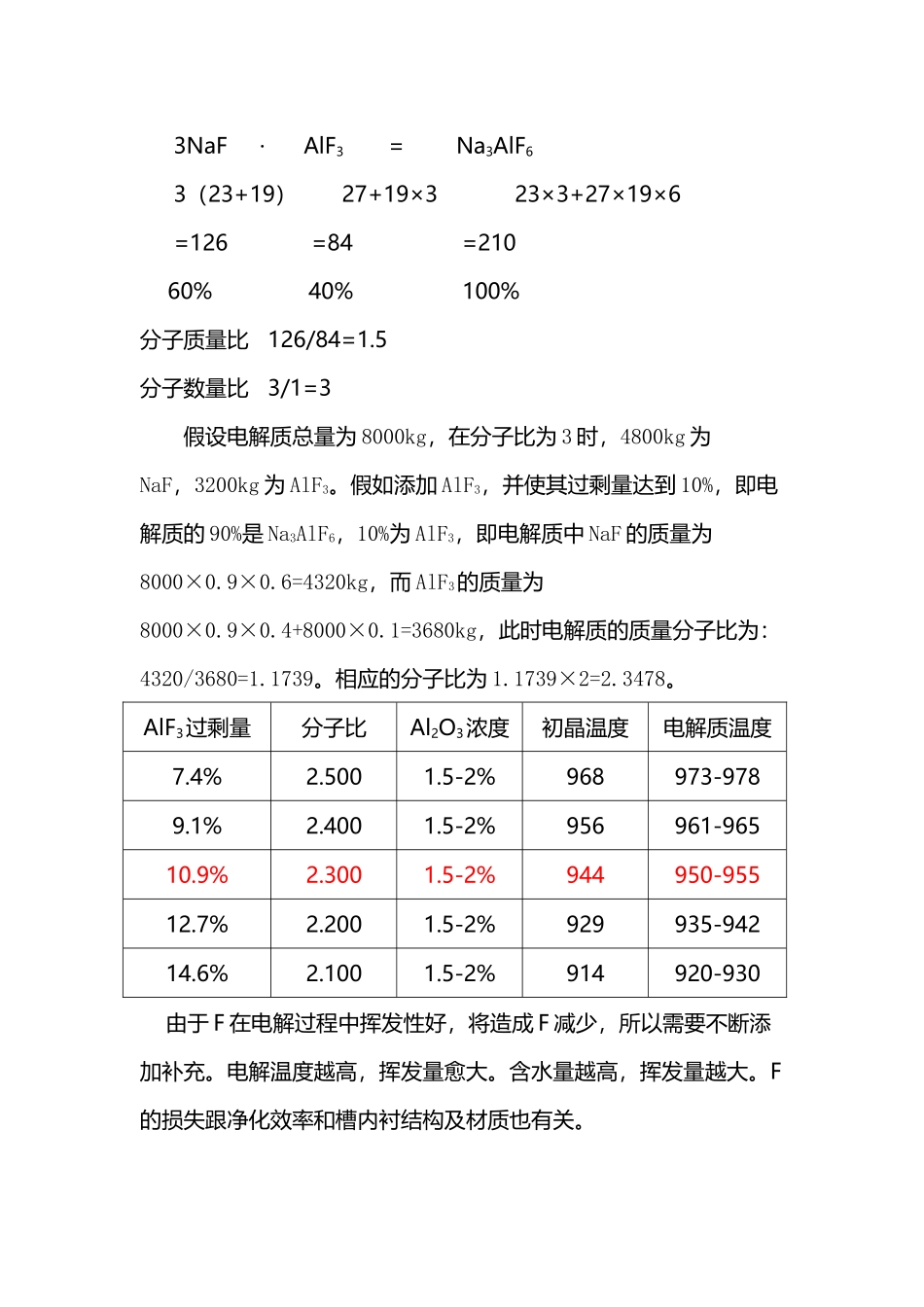

分子比的概念(4 页)Good is good, but better carries it.精益求精，善益求善。分子比的概念——分子比系指电解质中 NaF/AlF3的比例NaF 的来源:冰晶石 Na3AlF6或 3NaF·AlF3纯净的冰晶石本身的分子比为 3NaF·AlF3 =3：1，熔点 1008 度，氧化铝在其中溶解度高。在电解质中适量加入 AlF3，就会使电解质中的 AlF3量增加，从而使分子比降低。电解质的酸性（F-）随之增加，电解质的初晶温度也降低，导电率增加。当 AlF3在电解质中的相对过剩量 10%，初晶温度约 935℃，分子比 2.35（例如：240KA 电解槽的电解质总量为 8000kg，7200kg 为冰晶石、800kg 为 AlF3，此时电解质的分子比为 2.35）。电解槽槽型液体电解质质量160KA200KA7000KG240KA8000KG300KA10000KG320KA10600KG350KA计算方法如下：3NaF · AlF3 = Na3AlF6 3（23+19） 27+19×3 23×3+27×19×6=126 =84 =21060% 40% 100%分子质量比 126/84=1.5分子数量比 3/1=3假设电解质总量为 8000kg，在分子比为 3 时，4800kg 为 NaF，3200kg 为 AlF3。假如添加 AlF3，并使其过剩量达到 10%，即电解质的 90%是 Na3AlF6，10%为 AlF3，即电解质中 NaF 的质量为8000×0.9×0.6=4320kg，而 AlF3的质量为8000×0.9×0.4+8000×0.1=3680kg，此时电解质的质量分子比为：4320/3680=1.1739。相应的分子比为 1.1739×2=2.3478。AlF3过剩量分子比Al2O3浓度初晶温度电解质温度7.4%2.5001.5-2%968973-9789.1%2.4001.5-2%956961-96510.9%2.3001.5-2%944950-95512.7%2.2001.5-2%929935-94214.6%2.1001.5-2%914920-930 由于 F 在电解过程中挥发性好，将造成 F 减少，所以需要不断添加补充。电解温度越高，挥发量愈大。含水量越高，挥发量越大。F的损失跟净化效率和槽内衬结构及材质也有关。电解槽内衬的炭素材料及耐火材料对 F 和 Na 均有吸附作用，这是造成 F 和 Na 损失的重要因素之一，统计资料表明，电解槽内衬吸附进程在槽寿命的 400 天左右达到饱和。内衬石墨含量越高，抗吸附的能力越强，内衬变形越小，槽寿命越长。内衬吸 Na 后，会发生组织疏松和膨胀。电解槽启动初期，内衬吸 Na，造成 Na 迅速损失，从而出现分子比急剧下降现象，无法维持。实行延长启动时间，使内衬焙烧充分，在内衬表面形成一层高石墨基质，可阻碍 Na 和 F 的侵蚀。当 Na 损失，将造成分子比降低，补充 Na 的措施为添加Na2CO3或者 NaF。分子比2.02.12.22.32.42.52.62.72.8初晶温度916922928935941948955962969最佳电解温度921-926927-932933-938940-945946-950953-958960-965967-972974-980氧化铝溶解度电解槽内衬结构的技术进展趋势.*·￥；[…&(':/：",@、^<|—《^《(-,&#,
