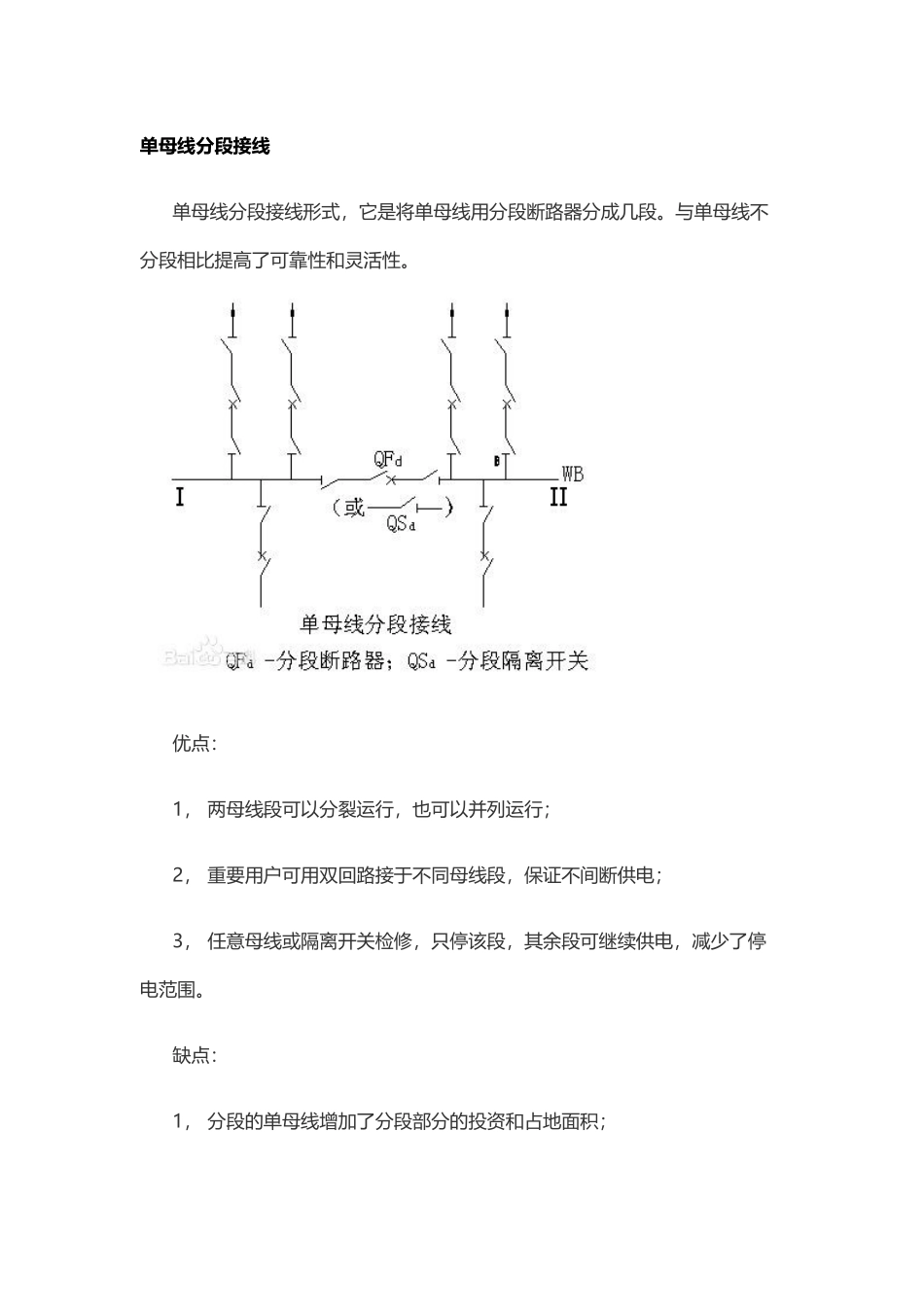

单母线、单母线分段(3 页)Good is good, but better carries it.精益求精，善益求善。单母线分段接线单母线分段接线形式，它是将单母线用分段断路器分成几段。与单母线不分段相比提高了可靠性和灵活性。优点：1， 两母线段可以分裂运行，也可以并列运行；2， 重要用户可用双回路接于不同母线段，保证不间断供电；3， 任意母线或隔离开关检修，只停该段，其余段可继续供电，减少了停电范围。缺点：1， 分段的单母线增加了分段部分的投资和占地面积；2， 某段母线故障或检修时，仍有停电情况；3， 某回路断路器检修时，该回路停电；4， 扩建时需向两端均衡扩建。适用范围：1,110-220KV 配电装置，出线回路数为 3-4 回；2,35-65KV 配电装置，出线回路为 4-8 回；3,6-10KV 配电装置，出线回路为 6 回及以上。单母线接线单母线接线（single-bus configuration）是由线路、回路和一组（汇流）所组成的。单母线接线的每都通过一台断路器和一组隔离开关接到这组母线上，见图。双电源单母线接线特点优势这种接线方式的优点是简单清楚，设备较少，操作方便和占地少。但因为所有线路和变压器回路都接在一组母线上，所以当母线或母线隔离开关进行检修或发生故障,或线路、变压器动作而断路器拒绝动作时，都会使整个配电装置停止运行，运行可靠性和灵活性不高，仅适用于线路数量较少、母线短的和铁路变、配电所。母线段隔离开关英文名称busbar section disconnector定 义串联在两母线段之间，用于将它们彼此隔离的开关。(·《>*(<、（~^—￥}—%—、）#<)#—[:"【)、
