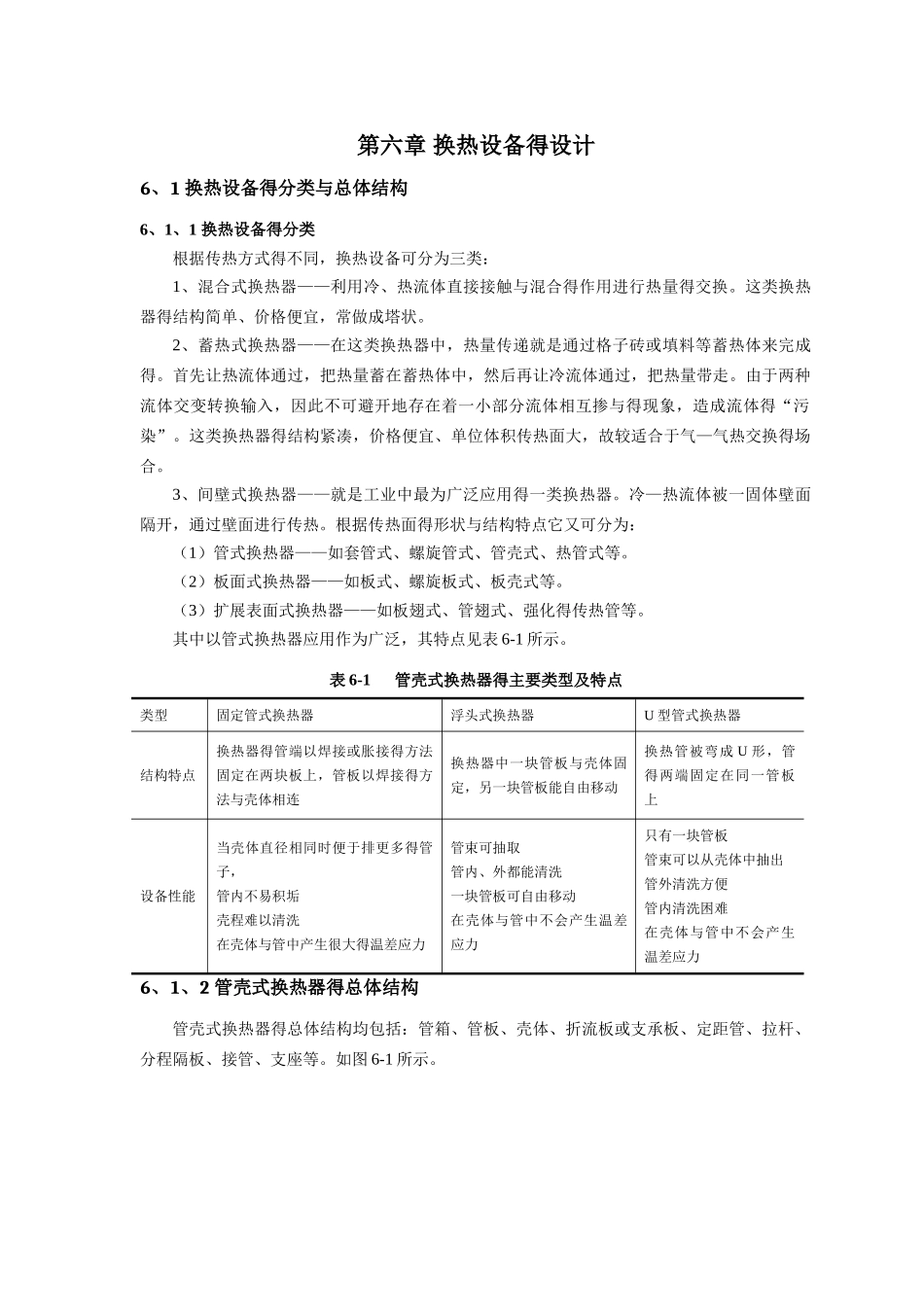

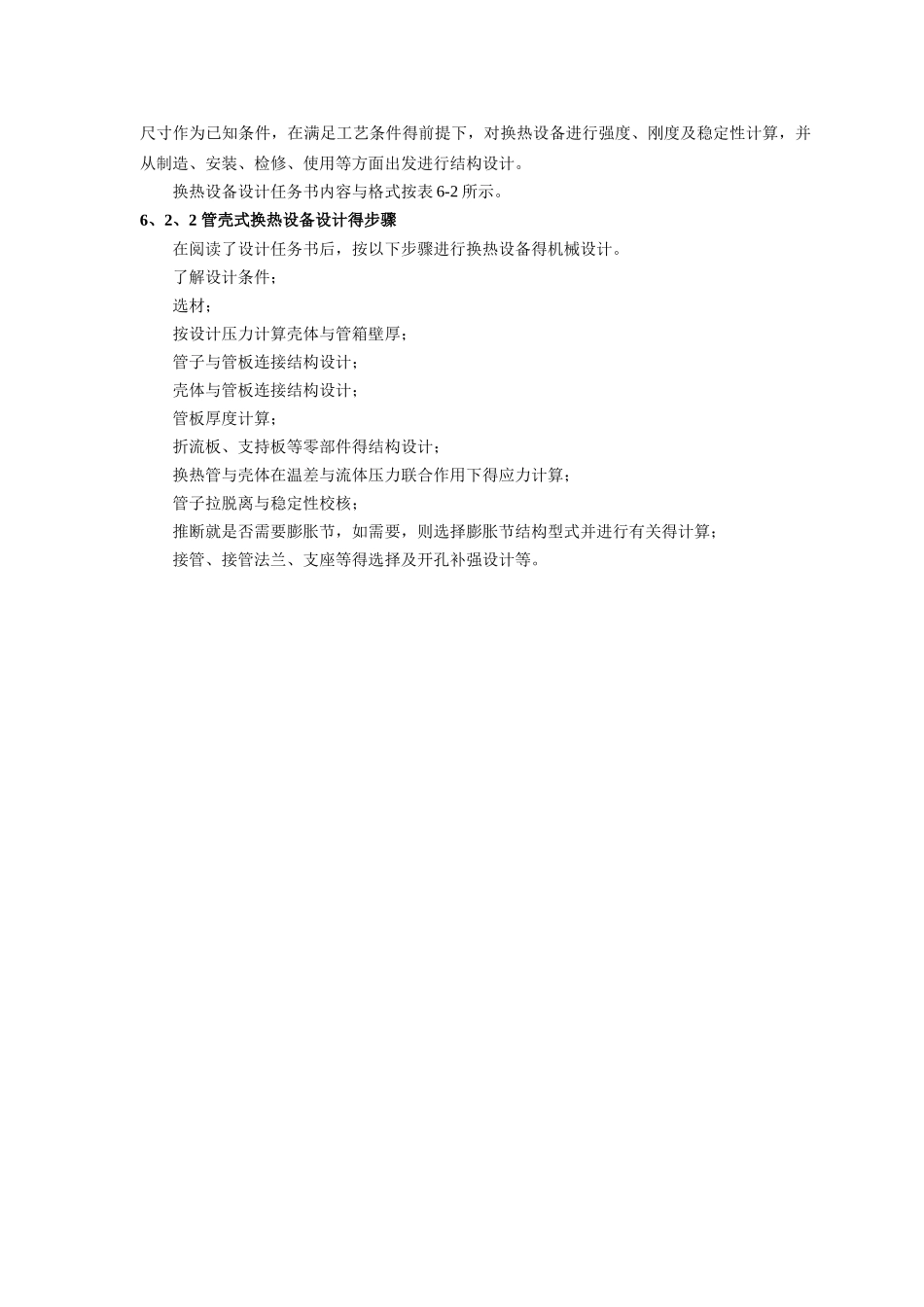

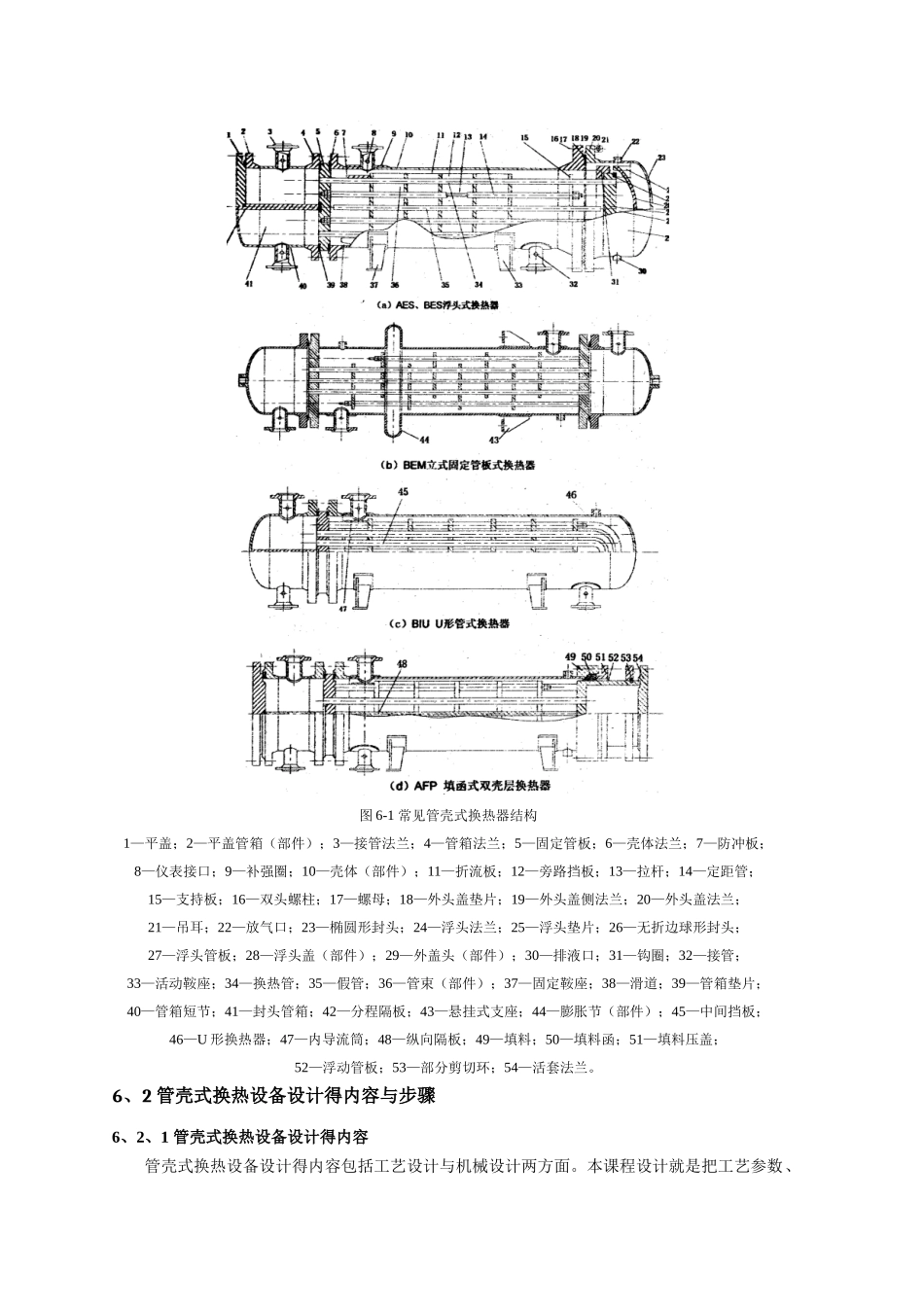

第六章 换热设备得设计6、1 换热设备得分类与总体结构6、1、1 换热设备得分类根据传热方式得不同，换热设备可分为三类：1、混合式换热器——利用冷、热流体直接接触与混合得作用进行热量得交换。这类换热器得结构简单、价格便宜，常做成塔状。2、蓄热式换热器——在这类换热器中，热量传递就是通过格子砖或填料等蓄热体来完成得。首先让热流体通过，把热量蓄在蓄热体中，然后再让冷流体通过，把热量带走。由于两种流体交变转换输入，因此不可避开地存在着一小部分流体相互掺与得现象，造成流体得“污染”。这类换热器得结构紧凑，价格便宜、单位体积传热面大，故较适合于气—气热交换得场合。3、间壁式换热器——就是工业中最为广泛应用得一类换热器。冷—热流体被一固体壁面隔开，通过壁面进行传热。根据传热面得形状与结构特点它又可分为：（1）管式换热器——如套管式、螺旋管式、管壳式、热管式等。（2）板面式换热器——如板式、螺旋板式、板壳式等。（3）扩展表面式换热器——如板翅式、管翅式、强化得传热管等。其中以管式换热器应用作为广泛，其特点见表 6-1 所示。表 6-1管壳式换热器得主要类型及特点类型固定管式换热器浮头式换热器U 型管式换热器结构特点换热器得管端以焊接或胀接得方法固定在两块板上，管板以焊接得方法与壳体相连换热器中一块管板与壳体固定，另一块管板能自由移动换热管被弯成 U 形，管得两端固定在同一管板上设备性能当壳体直径相同时便于排更多得管子，管内不易积垢壳程难以清洗在壳体与管中产生很大得温差应力管束可抽取管内、外都能清洗一块管板可自由移动在壳体与管中不会产生温差应力只有一块管板管束可以从壳体中抽出管外清洗方便管内清洗困难在壳体与管中不会产生温差应力6、1、2 管壳式换热器得总体结构管壳式换热器得总体结构均包括：管箱、管板、壳体、折流板或支承板、定距管、拉杆、分程隔板、接管、支座等。如图 6-1 所示。图 6-1 常见管壳式换热器结构1—平盖；2—平盖管箱（部件）；3—接管法兰；4—管箱法兰；5—固定管板；6—壳体法兰；7—防冲板；8—仪表接口；9—补强圈；10—壳体（部件）；11—折流板；12—旁路挡板；13—拉杆；14—定距管；15—支持板；16—双头螺柱；17—螺母；18—外头盖垫片；19—外头盖侧法兰；20—外头盖法兰；21—吊耳；22—放气口；23—椭圆形封头；24—浮头法兰；25—浮头垫片；26—无折边球形封头；27—浮头管板；28—浮头盖（部件）；29—外盖头（部...
