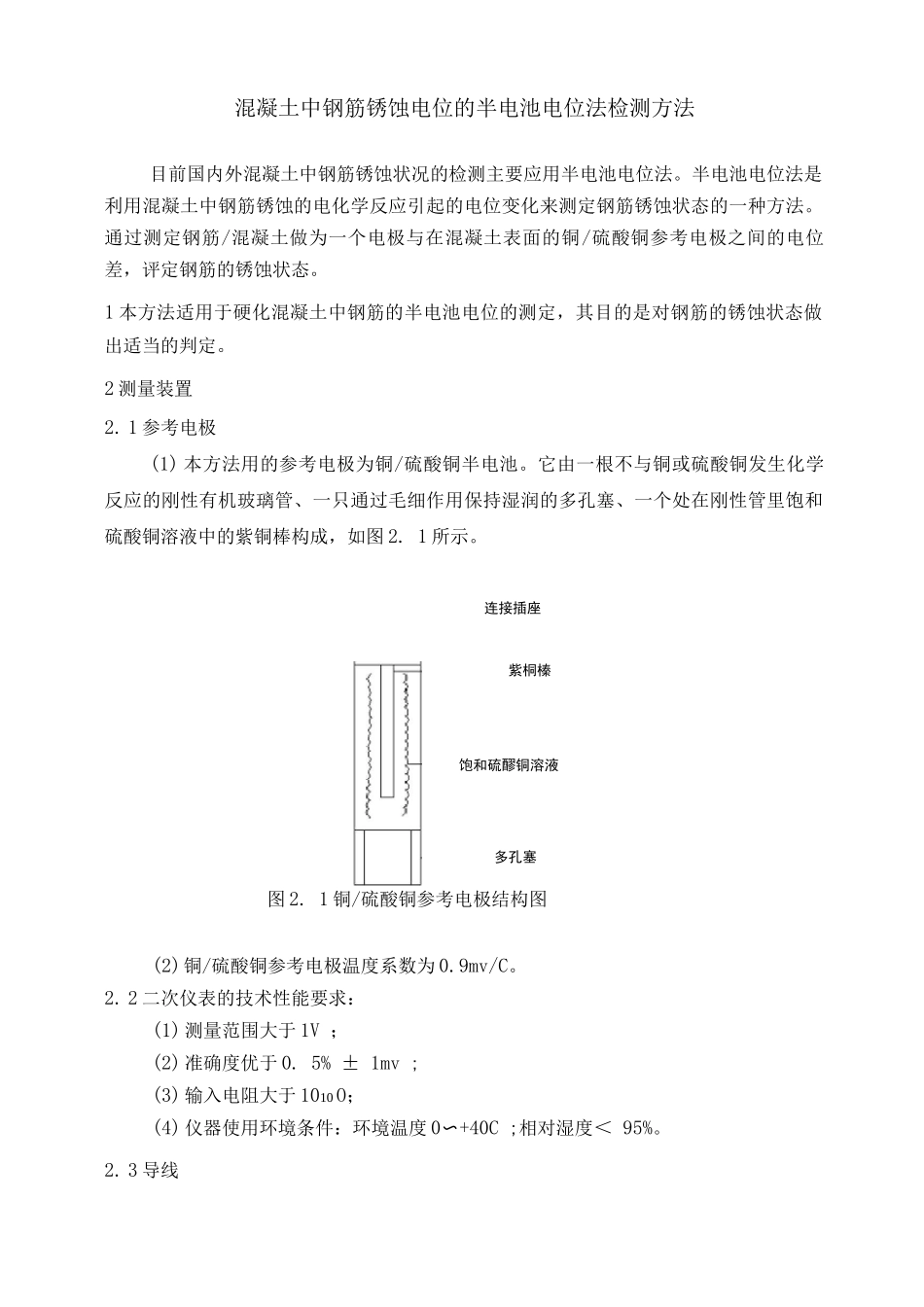

混凝土中钢筋锈蚀电位的半电池电位法检测方法

混凝土中钢筋锈蚀电位的半电池电位法检测方法目前国内外混凝土中钢筋锈蚀状况的检测主要应用半电池电位法。半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。通过测定钢筋/混凝土做为一个电极与在混凝土表面的铜/硫酸铜参考电极之间的电位差，评定钢筋的锈蚀状态。1 本方法适用于硬化混凝土中钢筋的半电池电位的测定，其目的是对钢筋的锈蚀状态做出适当的判定。2 测量装置2. 1 参考电极(1) 本方法用的参考电极为铜/硫酸铜半电池。它由一根不与铜或硫酸铜发生化学反应的刚性有机玻璃管、一只通过毛细作用保持湿润的多孔塞、一个处在刚性管里饱和硫酸铜溶液中的紫铜棒构成，如图 2. 1 所示。连接插座图 2. 1 铜/硫酸铜参考电极结构图(2)铜/硫酸铜参考电极温度系数为 0.9mv/C。2. 2 二次仪表的技术性能要求：(1) 测量范围大于 1V ；(2) 准确度优于 0. 5% ± 1mv ;(3) 输入电阻大于 1010 O；(4) 仪器使用环境条件：环境温度 0〜+40C ;相对湿度＜ 95%。2. 3 导线紫桐榛多孔塞饱和硫醪铜溶液导线总长不应超过 15 0m , 一般选择截面积大于 0.75mm2 的导线，以使在测试回路中产生的电压降不超过 0. 1mv。2.4 接触液为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂，对被测表面进行润湿。3 测试方法3. 1 测区的选择与测点布置(1) 钢筋锈蚀状况检测范围应为主要承重构件或承重构件的主要受力部位，或根据一般检查结果有迹象表明钢筋可能存在锈蚀的部位。(2) 在测区上布置测试网格，网格节点为测点，网格间距可选 20x20cm , 30 x 30cm, 20x 10cm 等，根据构件尺寸而定，测点位置距构件边缘应大于 5cm , 一般不宜少于 20 个测点。(3) 当一个测区内存在相邻测点的读数超过 150mv,通常应减小测点的间距。(4) 测区应统一编号，注明位置，并描述外观情况。3. 2 混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并将表面润湿。3. 3 二次仪表与钢筋的电连接(1) 现场检测时，铜/硫酸铜电极一般接二次仪表的正输入端，钢筋接二次仪表的负输入端。(2) 局部打开混凝土，在钢筋上钻一小孔并拧上自攻螺钉，用加压型接线夹夹在钉帽上，保证有良好的电联接。若在远离钢筋连接点的测区进行测量，必须用万用表检查内部钢筋的连续性，如不连续，应重新进行钢筋的连接。(3) 铜/硫酸铜参考电极...
