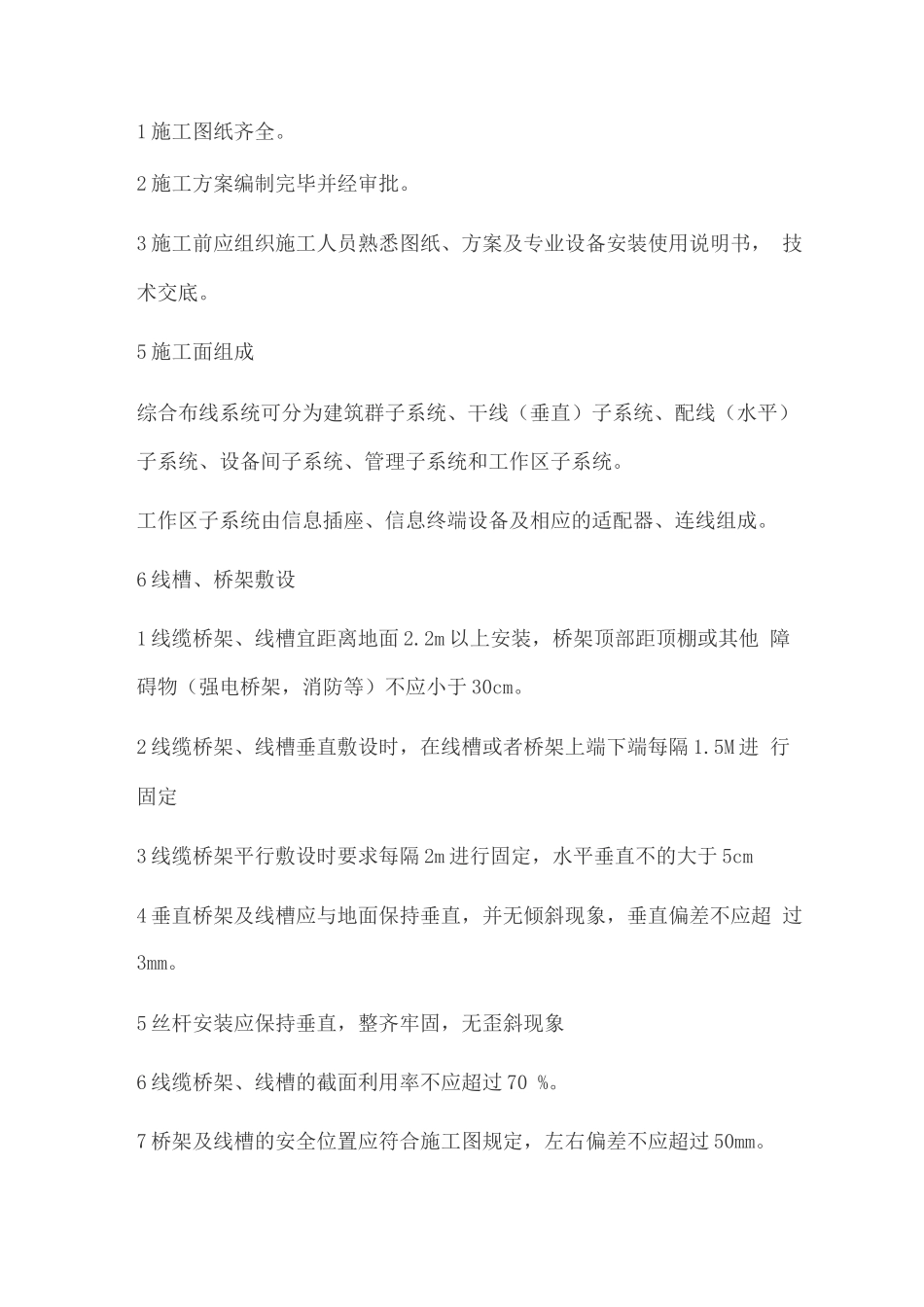

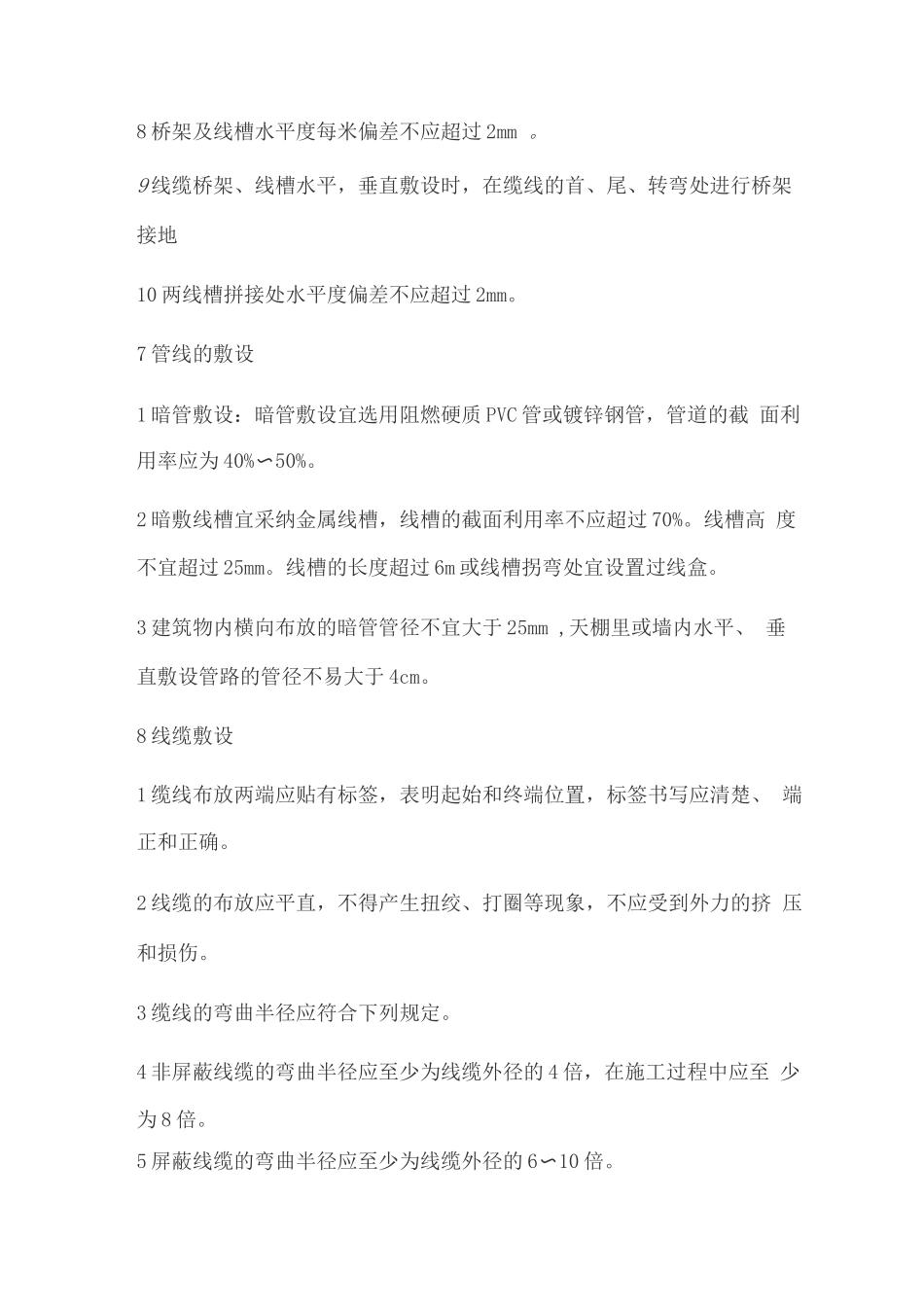

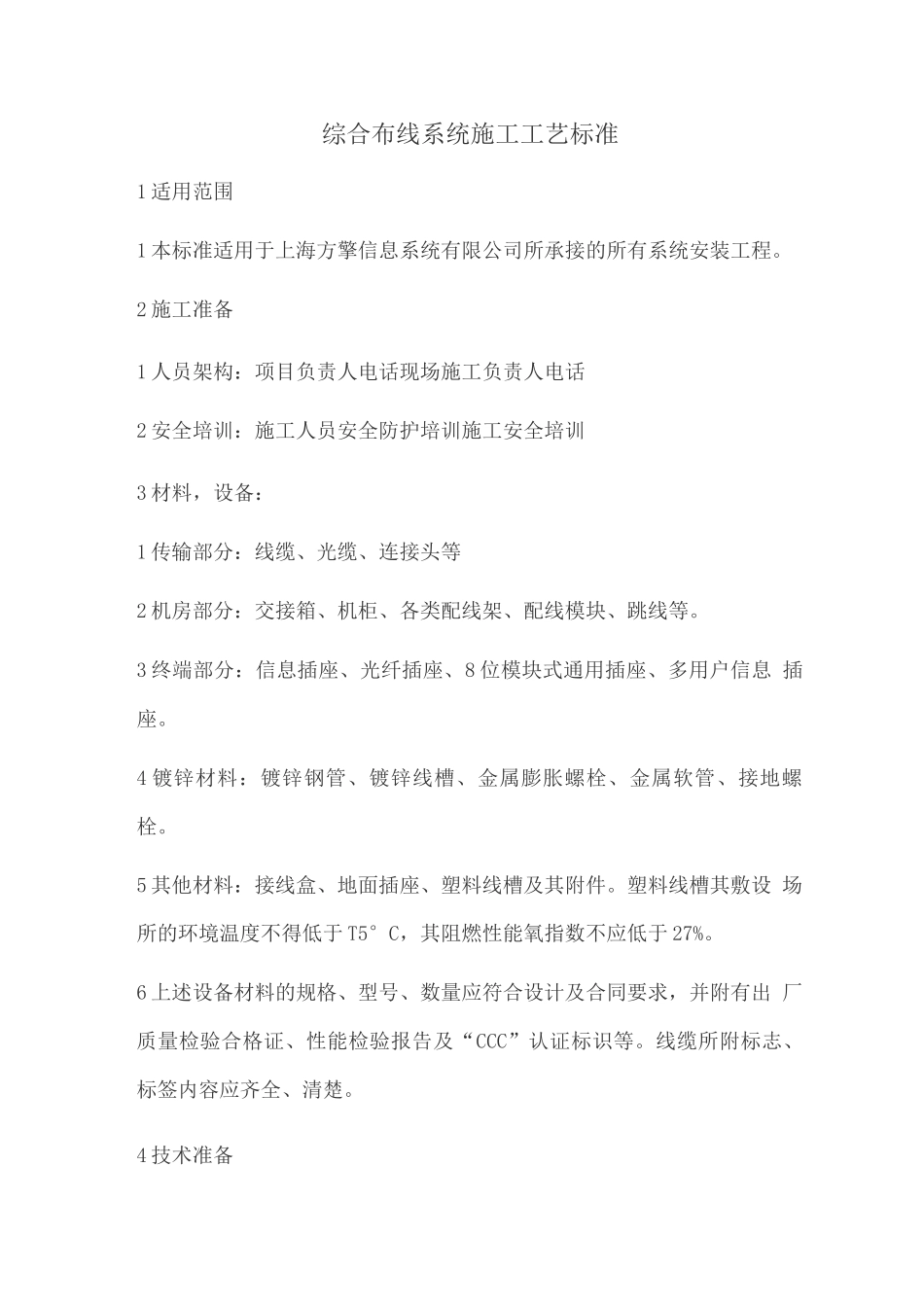

综合布线系统施工工艺标准1 适用范围1 本标准适用于上海方擎信息系统有限公司所承接的所有系统安装工程。2 施工准备1 人员架构：项目负责人电话现场施工负责人电话2 安全培训：施工人员安全防护培训施工安全培训3 材料，设备：1 传输部分：线缆、光缆、连接头等2 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。3 终端部分：信息插座、光纤插座、8 位模块式通用插座、多用户信息 插座。4 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺 栓。5 其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设 场所的环境温度不得低于 T5°C，其阻燃性能氧指数不应低于 27%。6 上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出 厂质量检验合格证、性能检验报告及“CCC”认证标识等。线缆所附标志、 标签内容应齐全、清楚。4 技术准备1 施工图纸齐全。2 施工方案编制完毕并经审批。3 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书， 技术交底。5 施工面组成综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平） 子系统、设备间子系统、管理子系统和工作区子系统。工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。6 线槽、桥架敷设1 线缆桥架、线槽宜距离地面 2.2m 以上安装，桥架顶部距顶棚或其他 障碍物（强电桥架，消防等）不应小于 30cm。2 线缆桥架、线槽垂直敷设时，在线槽或者桥架上端下端每隔 1.5M 进 行固定3 线缆桥架平行敷设时要求每隔 2m 进行固定，水平垂直不的大于 5cm4 垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超 过 3mm。5 丝杆安装应保持垂直，整齐牢固，无歪斜现象6 线缆桥架、线槽的截面利用率不应超过 70 %。7 桥架及线槽的安全位置应符合施工图规定，左右偏差不应超过 50mm。8 桥架及线槽水平度每米偏差不应超过 2mm 。9 线缆桥架、线槽水平，垂直敷设时，在缆线的首、尾、转弯处进行桥架 接地10 两线槽拼接处水平度偏差不应超过 2mm。7 管线的敷设1 暗管敷设：暗管敷设宜选用阻燃硬质 PVC 管或镀锌钢管，管道的截 面利用率应为 40%〜50%。2 暗敷线槽宜采纳金属线槽，线槽的截面利用率不应超过 70%。线槽高 度不宜超过 25mm。线槽的长度超过 6m 或线槽拐弯处宜设置过线盒。3 建筑物内横向布放的暗管管径不宜大于 25mm ,天棚里或墙内水平、 ...
