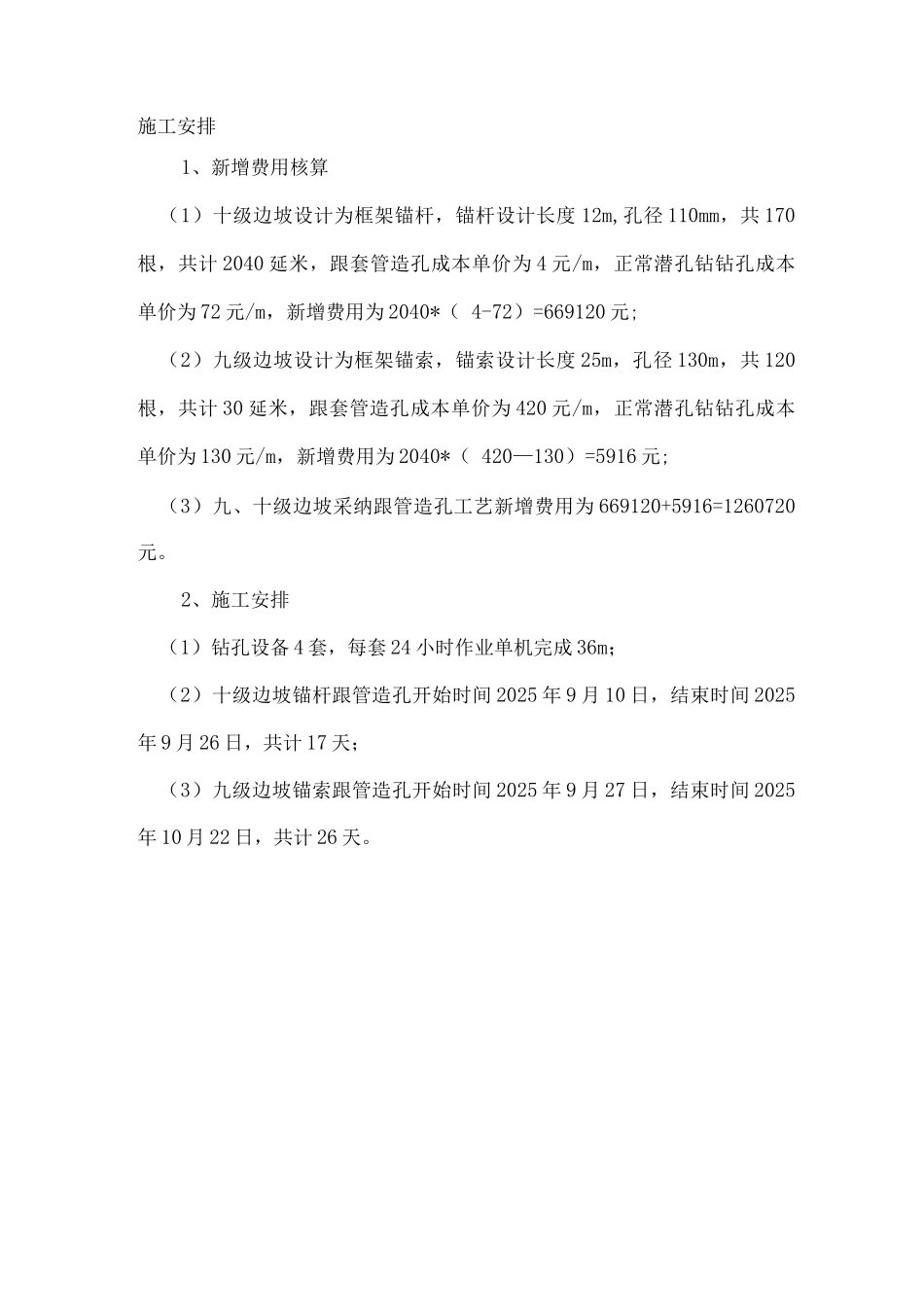

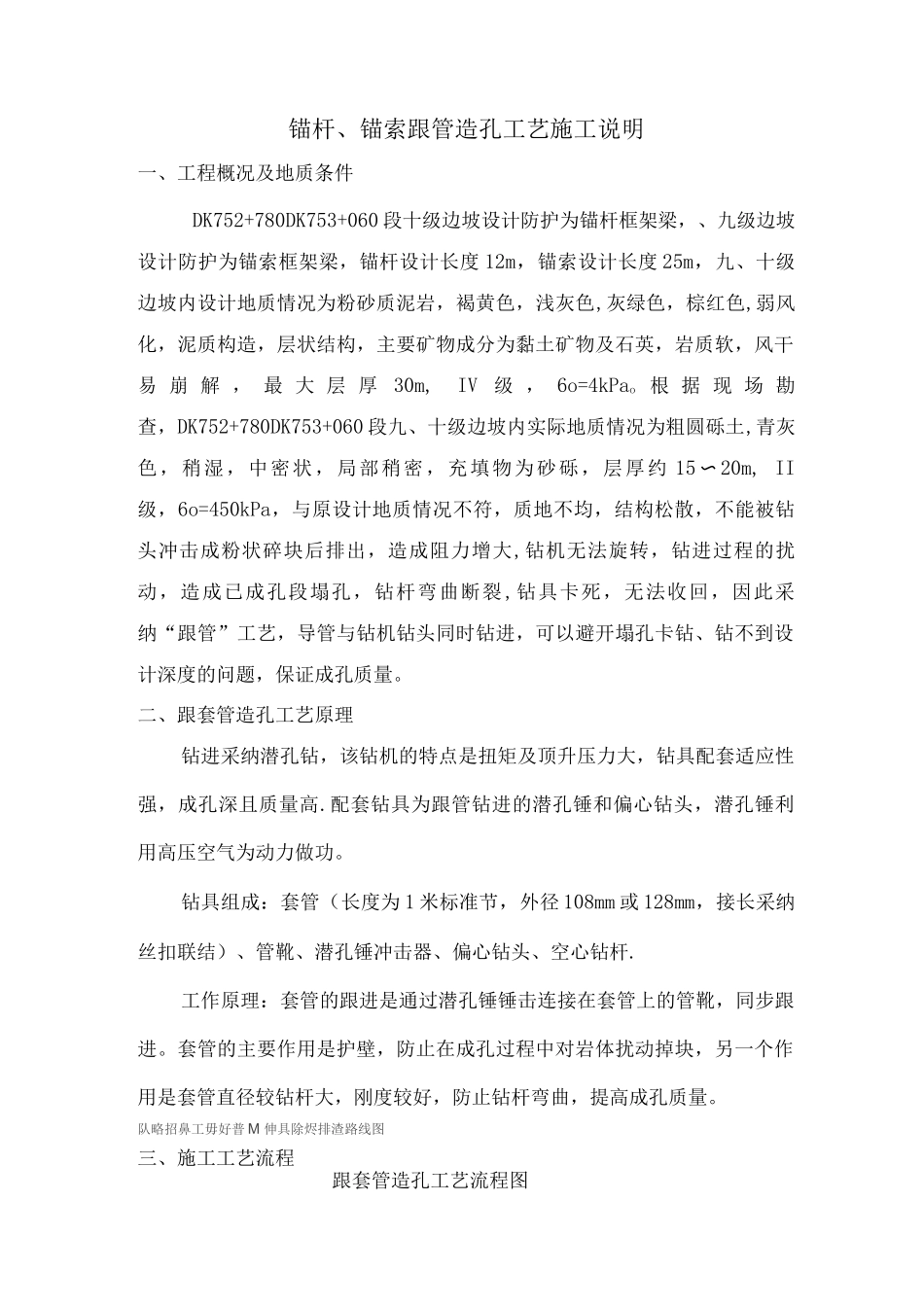

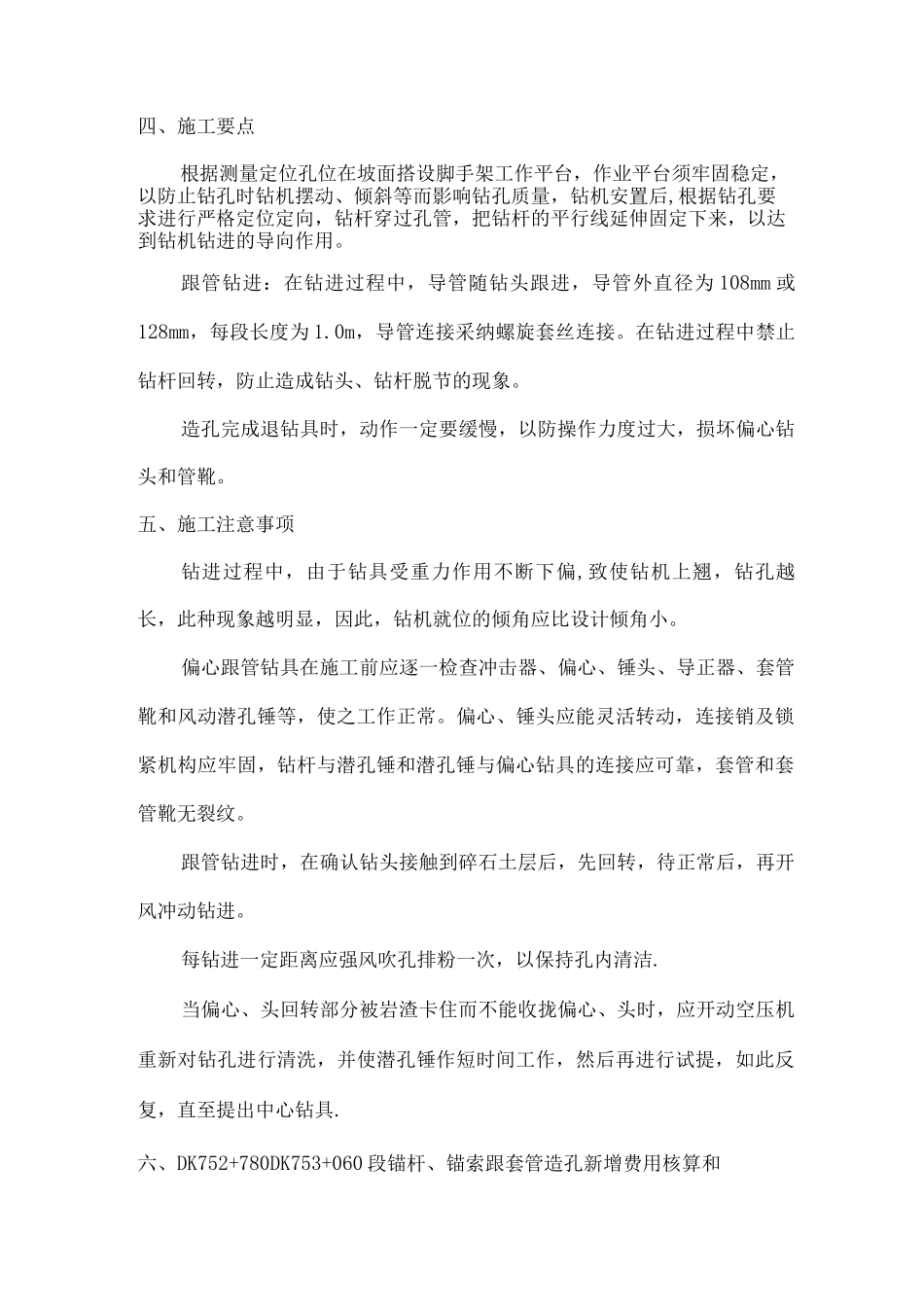

锚杆、锚索跟管造孔工艺施工说明一、工程概况及地质条件DK752+780DK753+060 段十级边坡设计防护为锚杆框架梁，、九级边坡设计防护为锚索框架梁，锚杆设计长度 12m，锚索设计长度 25m，九、十级边坡内设计地质情况为粉砂质泥岩，褐黄色，浅灰色,灰绿色，棕红色,弱风化，泥质构造，层状结构，主要矿物成分为黏土矿物及石英，岩质软，风干易 崩 解 ， 最 大 层 厚 30m, IV级 ， 6o=4kPao 根 据 现 场 勘查，DK752+780DK753+060 段九、十级边坡内实际地质情况为粗圆砾土,青灰色，稍湿，中密状，局部稍密，充填物为砂砾，层厚约 15〜20m, II级，6o=450kPa，与原设计地质情况不符，质地不均，结构松散，不能被钻头冲击成粉状碎块后排出，造成阻力增大,钻机无法旋转，钻进过程的扰动，造成已成孔段塌孔，钻杆弯曲断裂 ,钻具卡死，无法收回，因此采纳“跟管”工艺，导管与钻机钻头同时钻进，可以避开塌孔卡钻、钻不到设计深度的问题，保证成孔质量。二、跟套管造孔工艺原理钻进采纳潜孔钻，该钻机的特点是扭矩及顶升压力大，钻具配套适应性强，成孔深且质量高.配套钻具为跟管钻进的潜孔锤和偏心钻头，潜孔锤利用高压空气为动力做功。钻具组成：套管（长度为 1 米标准节，外径 108mm 或 128mm，接长采纳丝扣联结）、管靴、潜孔锤冲击器、偏心钻头、空心钻杆.工作原理：套管的跟进是通过潜孔锤锤击连接在套管上的管靴，同步跟进。套管的主要作用是护壁，防止在成孔过程中对岩体扰动掉块，另一个作用是套管直径较钻杆大，刚度较好，防止钻杆弯曲，提高成孔质量。队略招鼻工毋好普 M 伸具除烬排渣路线图三、施工工艺流程跟套管造孔工艺流程图四、施工要点根据测量定位孔位在坡面搭设脚手架工作平台，作业平台须牢固稳定，以防止钻孔时钻机摆动、倾斜等而影响钻孔质量，钻机安置后,根据钻孔要求进行严格定位定向，钻杆穿过孔管，把钻杆的平行线延伸固定下来，以达到钻机钻进的导向作用。跟管钻进：在钻进过程中，导管随钻头跟进，导管外直径为 108mm 或128mm，每段长度为 1.0m，导管连接采纳螺旋套丝连接。在钻进过程中禁止钻杆回转，防止造成钻头、钻杆脱节的现象。造孔完成退钻具时，动作一定要缓慢，以防操作力度过大，损坏偏心钻头和管靴。五、施工注意事项钻进过程中，由于钻具受重力作用不断下偏,致使钻机上翘，钻孔越长，此种现象越明显，因此，钻机就位的倾角应比设计倾角小。偏心跟管钻具在施工前应逐一检查冲击器、...
