防雷接地施工设计的方案

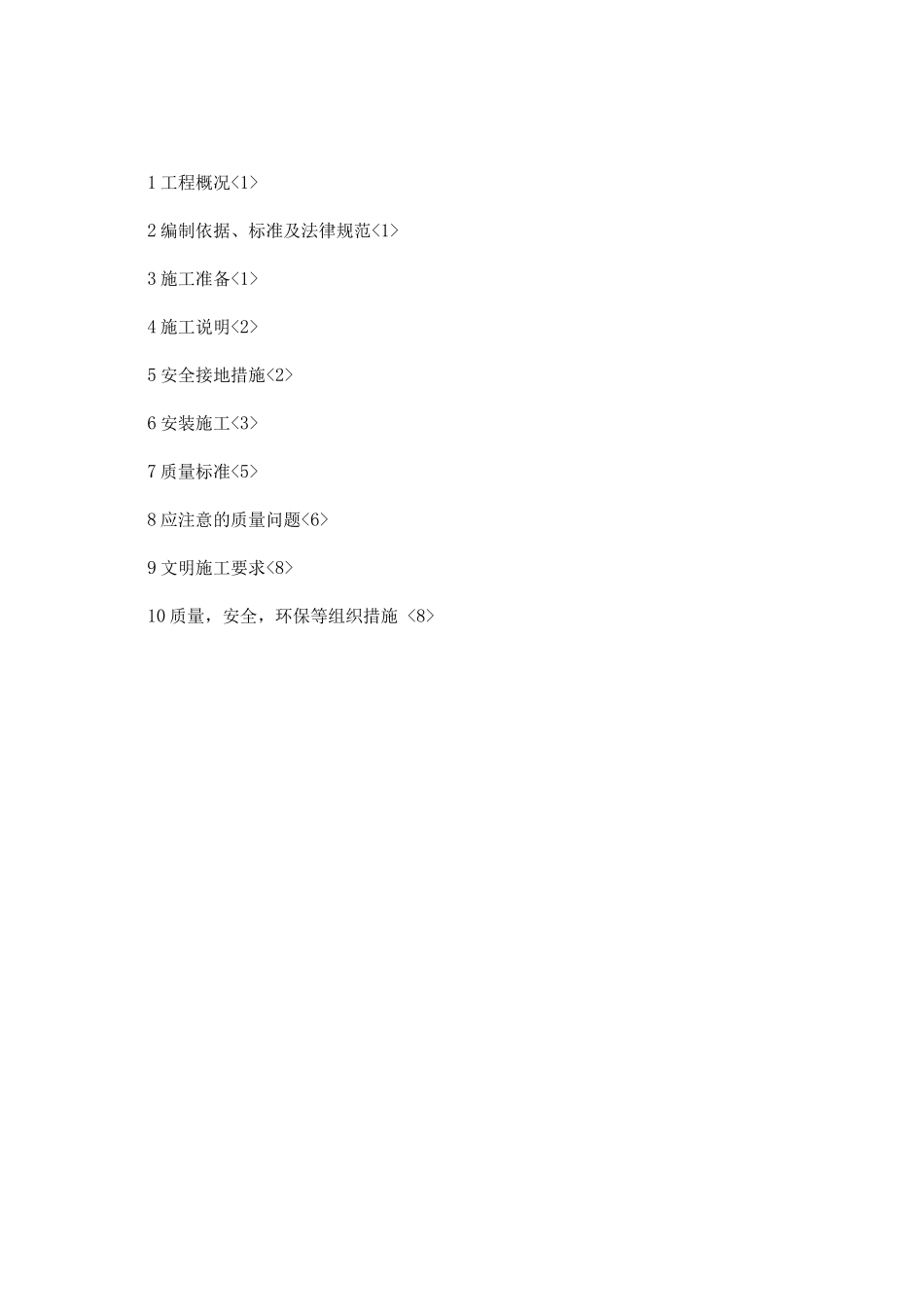

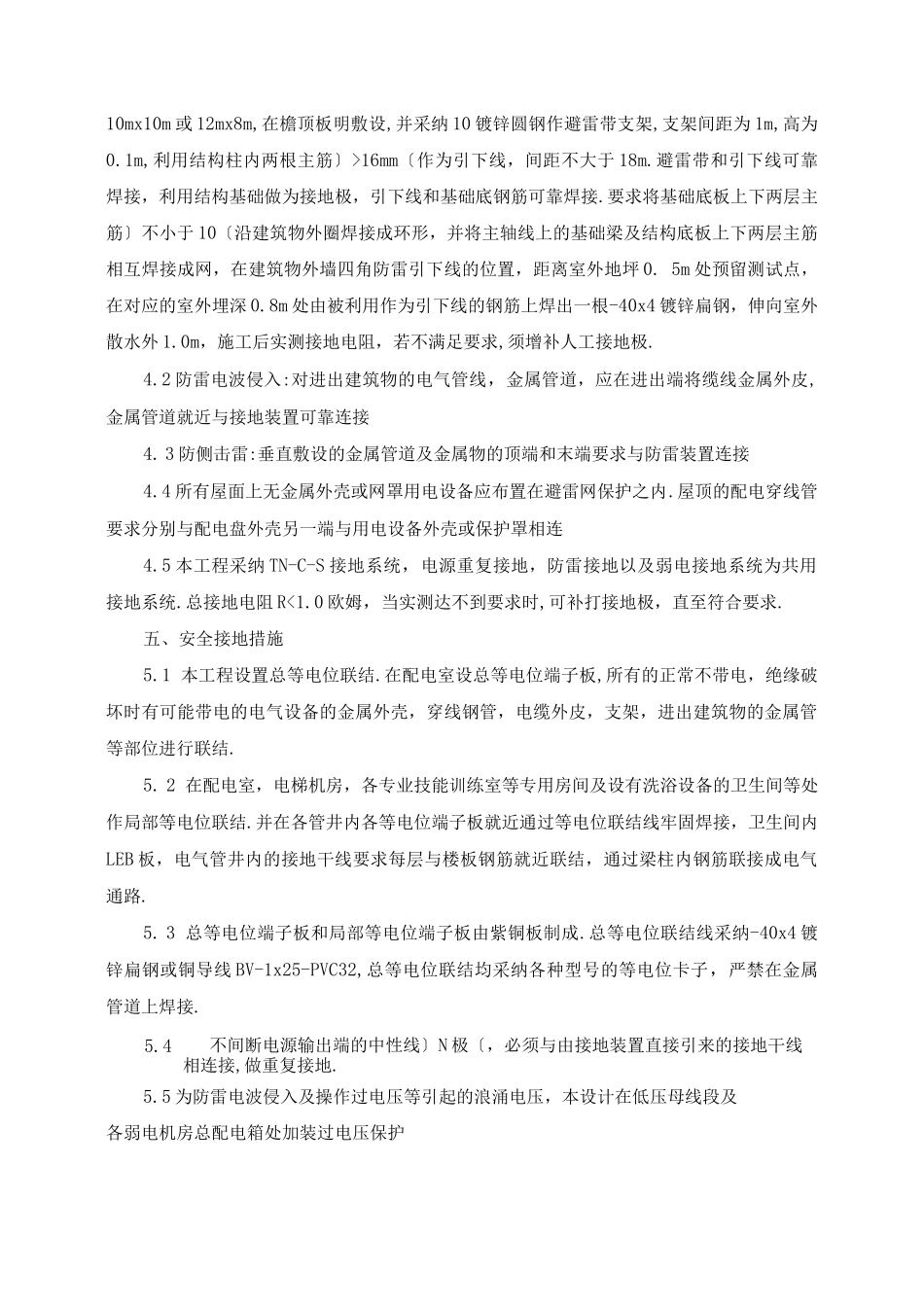

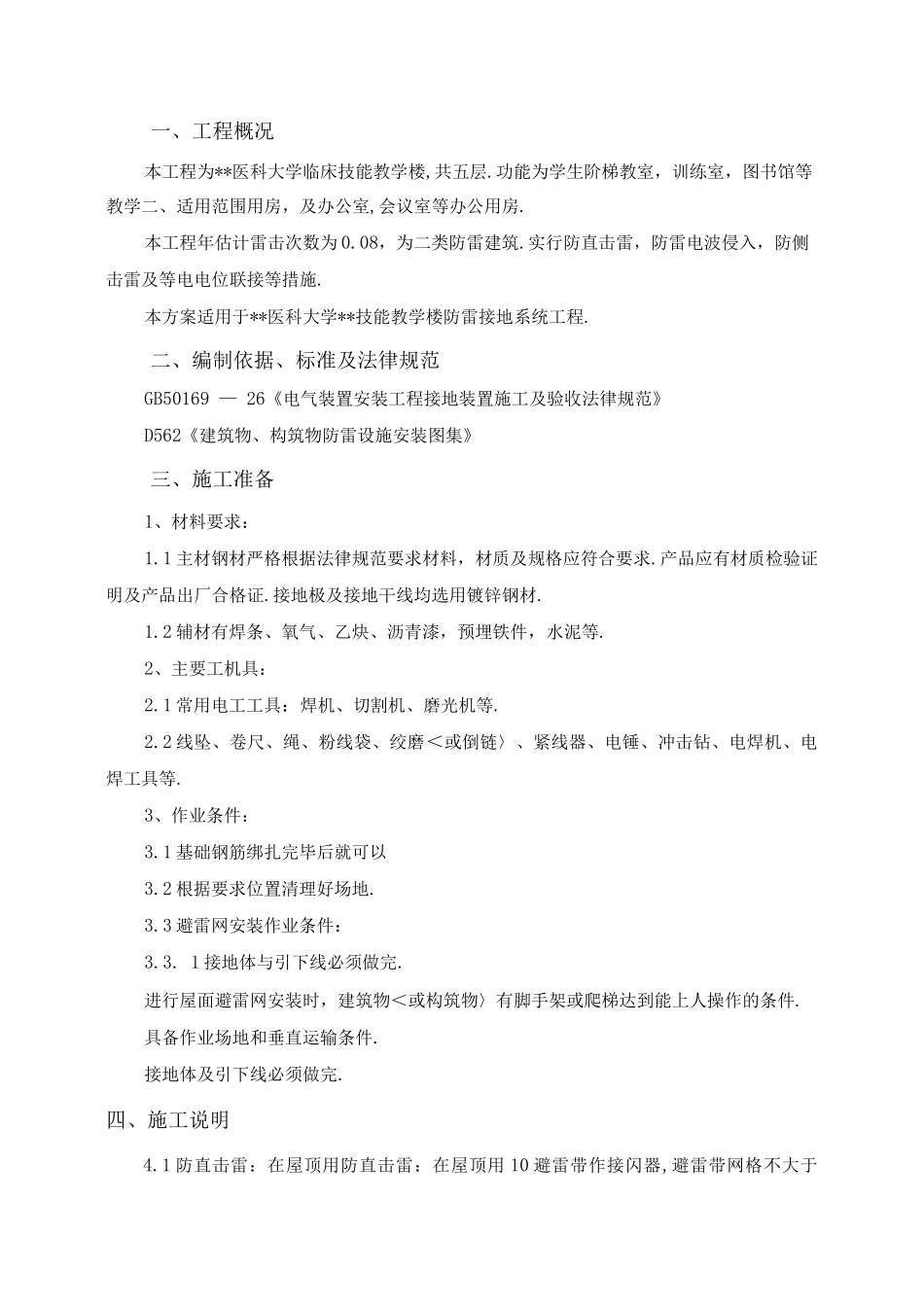

1 工程概况<1>2 编制依据、标准及法律规范<1>3 施工准备<1>4 施工说明<2>5 安全接地措施<2>6 安装施工<3>7 质量标准<5>8 应注意的质量问题<6>9 文明施工要求<8>10 质量，安全，环保等组织措施 <8>一、工程概况本工程为**医科大学临床技能教学楼,共五层.功能为学生阶梯教室，训练室，图书馆等教学二、适用范围用房，及办公室,会议室等办公用房.本工程年估计雷击次数为 0.08，为二类防雷建筑.实行防直击雷，防雷电波侵入，防侧击雷及等电电位联接等措施.本方案适用于**医科大学**技能教学楼防雷接地系统工程.二、编制依据、标准及法律规范GB50169 — 26《电气装置安装工程接地装置施工及验收法律规范》D562《建筑物、构筑物防雷设施安装图集》三、施工准备1、材料要求：1.1 主材钢材严格根据法律规范要求材料，材质及规格应符合要求.产品应有材质检验证明及产品出厂合格证.接地极及接地干线均选用镀锌钢材.1.2 辅材有焊条、氧气、乙炔、沥青漆，预埋铁件，水泥等.2、主要工机具：2.1 常用电工工具：焊机、切割机、磨光机等.2.2 线坠、卷尺、绳、粉线袋、绞磨＜或倒链〉、紧线器、电锤、冲击钻、电焊机、电焊工具等.3、作业条件：3.1 基础钢筋绑扎完毕后就可以3.2 根据要求位置清理好场地.3.3 避雷网安装作业条件：3.3. 1 接地体与引下线必须做完.进行屋面避雷网安装时，建筑物＜或构筑物〉有脚手架或爬梯达到能上人操作的条件.具备作业场地和垂直运输条件.接地体及引下线必须做完.四、施工说明4.1 防直击雷：在屋顶用防直击雷：在屋顶用 10 避雷带作接闪器,避雷带网格不大于10mx10m 或 12mx8m,在檐顶板明敷设,并采纳 10 镀锌圆钢作避雷带支架,支架间距为 1m,高为0.1m,利用结构柱内两根主筋〕>16mm〔作为引下线，间距不大于 18m.避雷带和引下线可靠焊接，利用结构基础做为接地极，引下线和基础底钢筋可靠焊接.要求将基础底板上下两层主筋〕不小于 10〔沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网，在建筑物外墙四角防雷引下线的位置，距离室外地坪 0. 5m 处预留测试点，在对应的室外埋深 0.8m 处由被利用作为引下线的钢筋上焊出一根-40x4 镀锌扁钢，伸向室外散水外 1.0m，施工后实测接地电阻，若不满足要求,须增补人工接地极.4.2 防雷电波侵入:对进出建筑物的电气管线，金属管道，应在进出端将缆线金属外皮,金属管道就近与接地装置可靠连接4. 3 防侧击雷:垂直敷设的...
