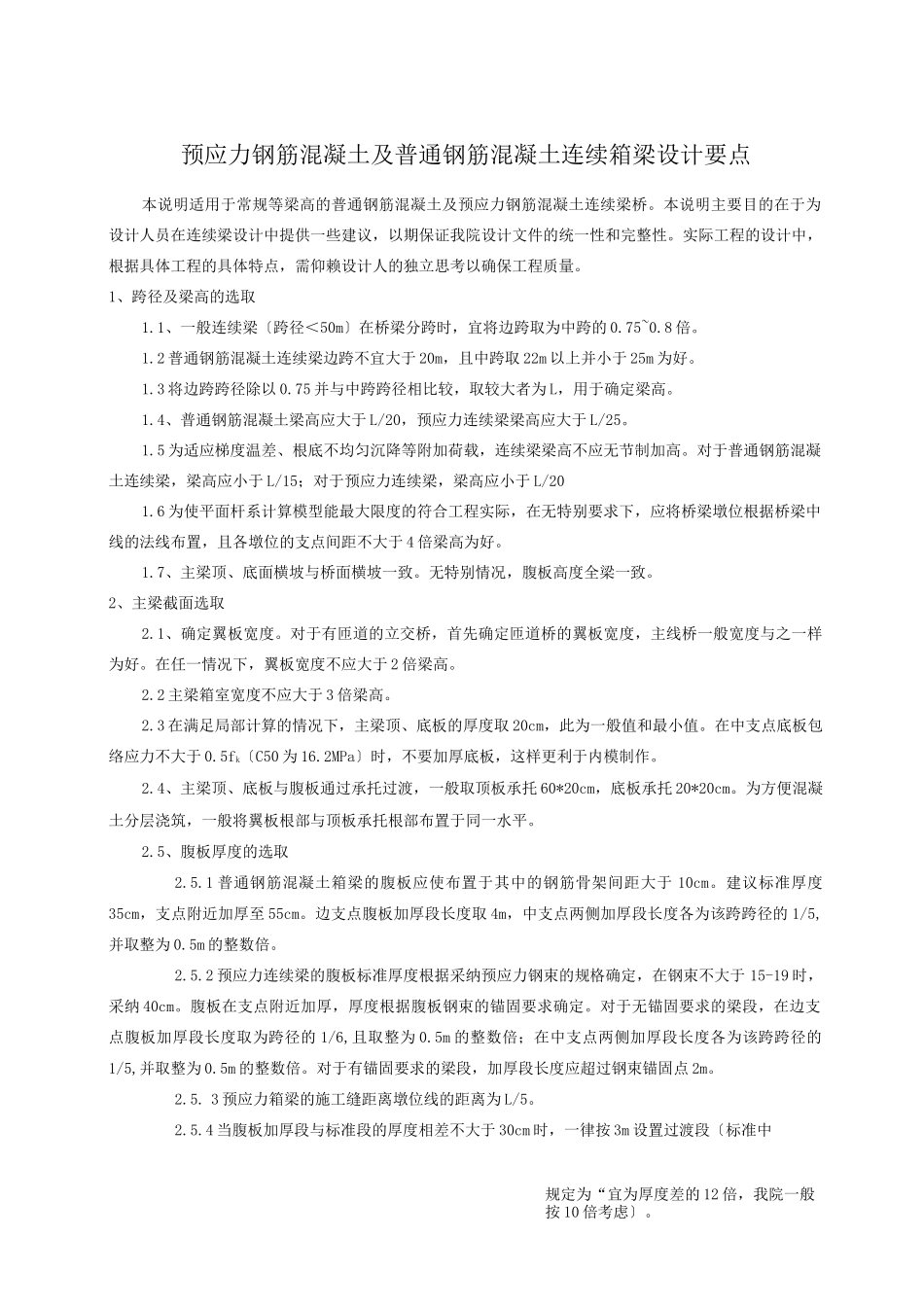

预应力钢筋混凝土及普通钢筋混凝土连续箱梁设计要点本说明适用于常规等梁高的普通钢筋混凝土及预应力钢筋混凝土连续梁桥。本说明主要目的在于为设计人员在连续梁设计中提供一些建议，以期保证我院设计文件的统一性和完整性。实际工程的设计中，根据具体工程的具体特点，需仰赖设计人的独立思考以确保工程质量。1、跨径及梁高的选取1.1、一般连续梁〔跨径＜50m〕在桥梁分跨时，宜将边跨取为中跨的 0.75~0.8 倍。1.2 普通钢筋混凝土连续梁边跨不宜大于 20m，且中跨取 22m 以上并小于 25m 为好。1.3 将边跨跨径除以 0.75 并与中跨跨径相比较，取较大者为 L，用于确定梁高。1.4、普通钢筋混凝土梁高应大于 L/20，预应力连续梁梁高应大于 L/25。1.5 为适应梯度温差、根底不均匀沉降等附加荷载，连续梁梁高不应无节制加高。对于普通钢筋混凝土连续梁，梁高应小于 L/15；对于预应力连续梁，梁高应小于 L/201.6 为使平面杆系计算模型能最大限度的符合工程实际，在无特别要求下，应将桥梁墩位根据桥梁中线的法线布置，且各墩位的支点间距不大于 4 倍梁高为好。1.7、主梁顶、底面横坡与桥面横坡一致。无特别情况，腹板高度全梁一致。2、主梁截面选取2.1、确定翼板宽度。对于有匝道的立交桥，首先确定匝道桥的翼板宽度，主线桥一般宽度与之一样为好。在任一情况下，翼板宽度不应大于 2 倍梁高。2.2 主梁箱室宽度不应大于 3 倍梁高。2.3 在满足局部计算的情况下，主梁顶、底板的厚度取 20cm，此为一般值和最小值。在中支点底板包络应力不大于 0.5fk〔C50 为 16.2MPa〕时，不要加厚底板，这样更利于内模制作。2.4、主梁顶、底板与腹板通过承托过渡，一般取顶板承托 60*20cm，底板承托 20*20cm。为方便混凝土分层浇筑，一般将翼板根部与顶板承托根部布置于同一水平。2.5、腹板厚度的选取2.5.1 普通钢筋混凝土箱梁的腹板应使布置于其中的钢筋骨架间距大于 10cm。建议标准厚度35cm，支点附近加厚至 55cm。边支点腹板加厚段长度取 4m，中支点两侧加厚段长度各为该跨跨径的 1/5,并取整为 0.5m 的整数倍。2.5.2 预应力连续梁的腹板标准厚度根据采纳预应力钢束的规格确定，在钢束不大于 15-19 时，采纳 40cm。腹板在支点附近加厚，厚度根据腹板钢束的锚固要求确定。对于无锚固要求的梁段，在边支点腹板加厚段长度取为跨径的 1/6,且取整为 0.5m 的整数倍；在中支点两侧加厚段长度各为该跨跨径的1/5,并取整为 0.5m 的整...
