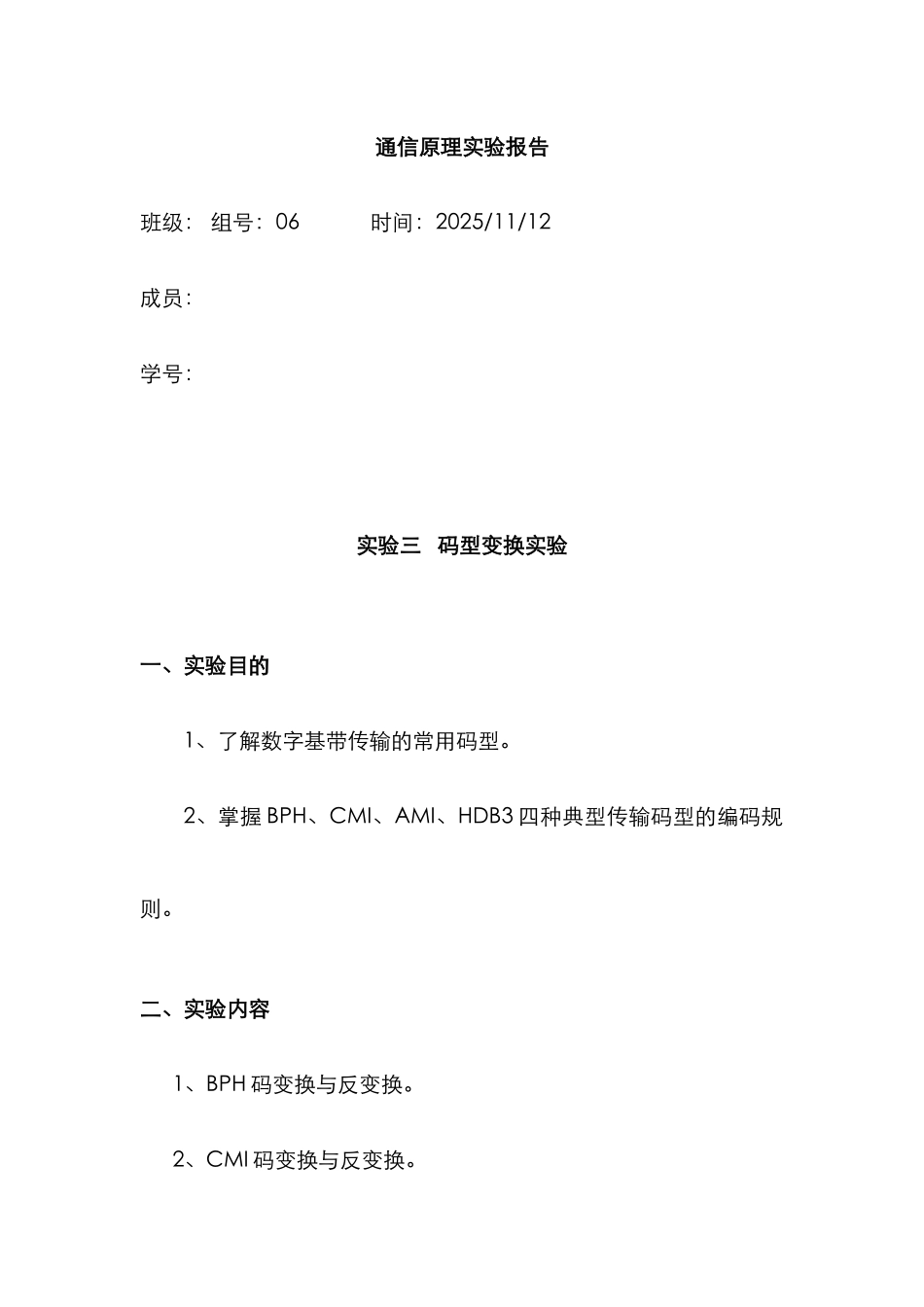

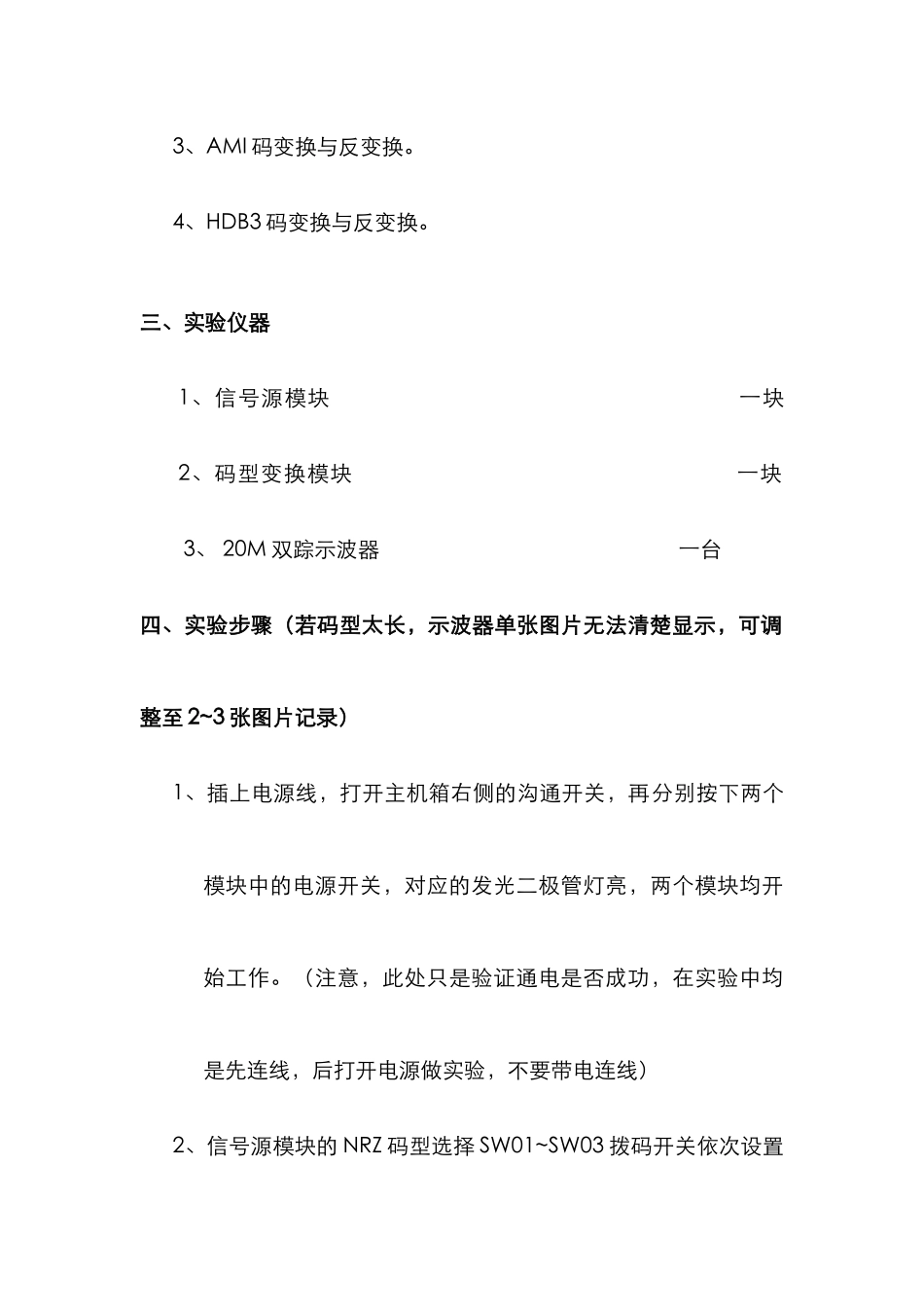

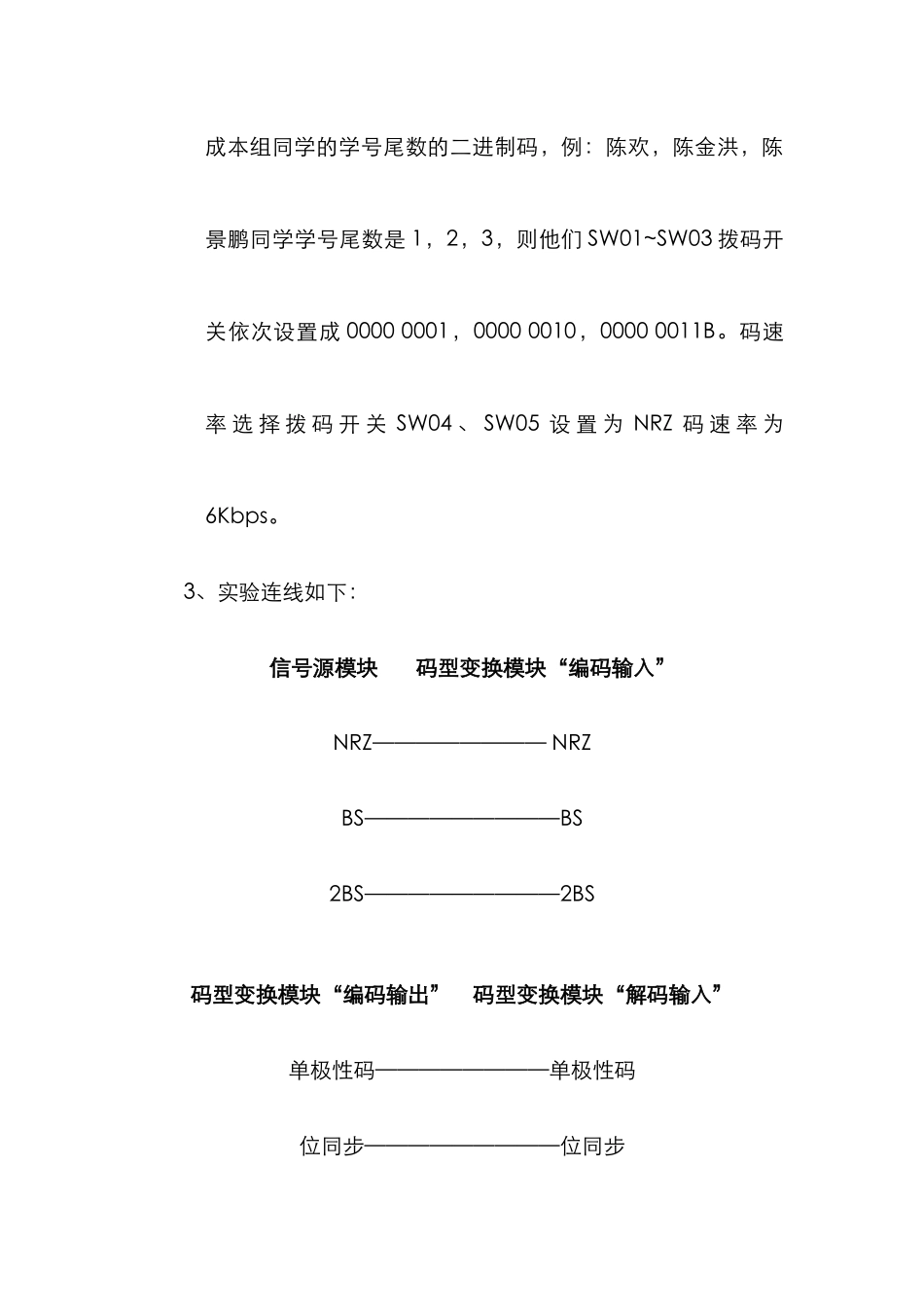

通信原理实验报告班级： 组号：06 时间：2025/11/12成员：学号： 实验三 码型变换实验一、实验目的1、了解数字基带传输的常用码型。2、掌握 BPH、CMI、AMI、HDB3 四种典型传输码型的编码规则。二、实验内容1、BPH 码变换与反变换。2、CMI 码变换与反变换。3、AMI 码变换与反变换。4、HDB3 码变换与反变换。三、实验仪器1、信号源模块 一块2、码型变换模块 一块3、 20M 双踪示波器 一台四、实验步骤（若码型太长，示波器单张图片无法清楚显示，可调整至 2~3 张图片记录）1、插上电源线，打开主机箱右侧的沟通开关，再分别按下两个模块中的电源开关，对应的发光二极管灯亮，两个模块均开始工作。（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）2、信号源模块的 NRZ 码型选择 SW01~SW03 拨码开关依次设置成本组同学的学号尾数的二进制码，例：陈欢，陈金洪，陈景鹏同学学号尾数是 1，2，3，则他们 SW01~SW03 拨码开关依次设置成 0000 0001，0000 0010，0000 0011B。码速率 选 择 拨 码 开 关 SW04 、 SW05 设 置 为 NRZ 码 速 率 为6Kbps。3、实验连线如下： 信号源模块 码型变换模块“编码输入”NRZ———————— NRZBS—————————BS2BS—————————2BS码型变换模块“编码输出” 码型变换模块“解码输入”单极性码————————单极性码位同步—————————位同步双极性码————————双极性码4、BPH 码变换与反变换（1）码型变换模块的“码型选择”拨码开关 SW01 拨为1000（BPH）。（2）示波器双踪观测编码输入“NRZ”与编码输出“单极性码”测试点，并记录图片为图 1。（3）示波器双踪观测编码输入“NRZ”与解码输出“NRZ”，并记录图片为图 2。5、CMI 码变换与反变换（1）码型变换模块的“码型选择”拨码开关 SW01 拨为0100（CMI）。（2）示波器双踪观测编码输入“NRZ”与编码输出“单极性码”测试点，并记录图片为图 3。（3）示波器双踪观测编码输入“NRZ”与编码输出“单极性码”测试点，并记录图片为图 4。（4）示波器双踪观测编码输入“NRZ”与解码输出“NRZ”，并记录图片为图 5。6、AMI 码变换与反变换（1）码型变换模块的“码型选择”拨码开关 SW01 拨为0001（AMI）。（2）示波器双踪观测编码输入“NRZ”与编码输出“双极性码”测试点，并记录图片为图 6。（3）示波器双踪观测编码输入“NRZ”与解...
