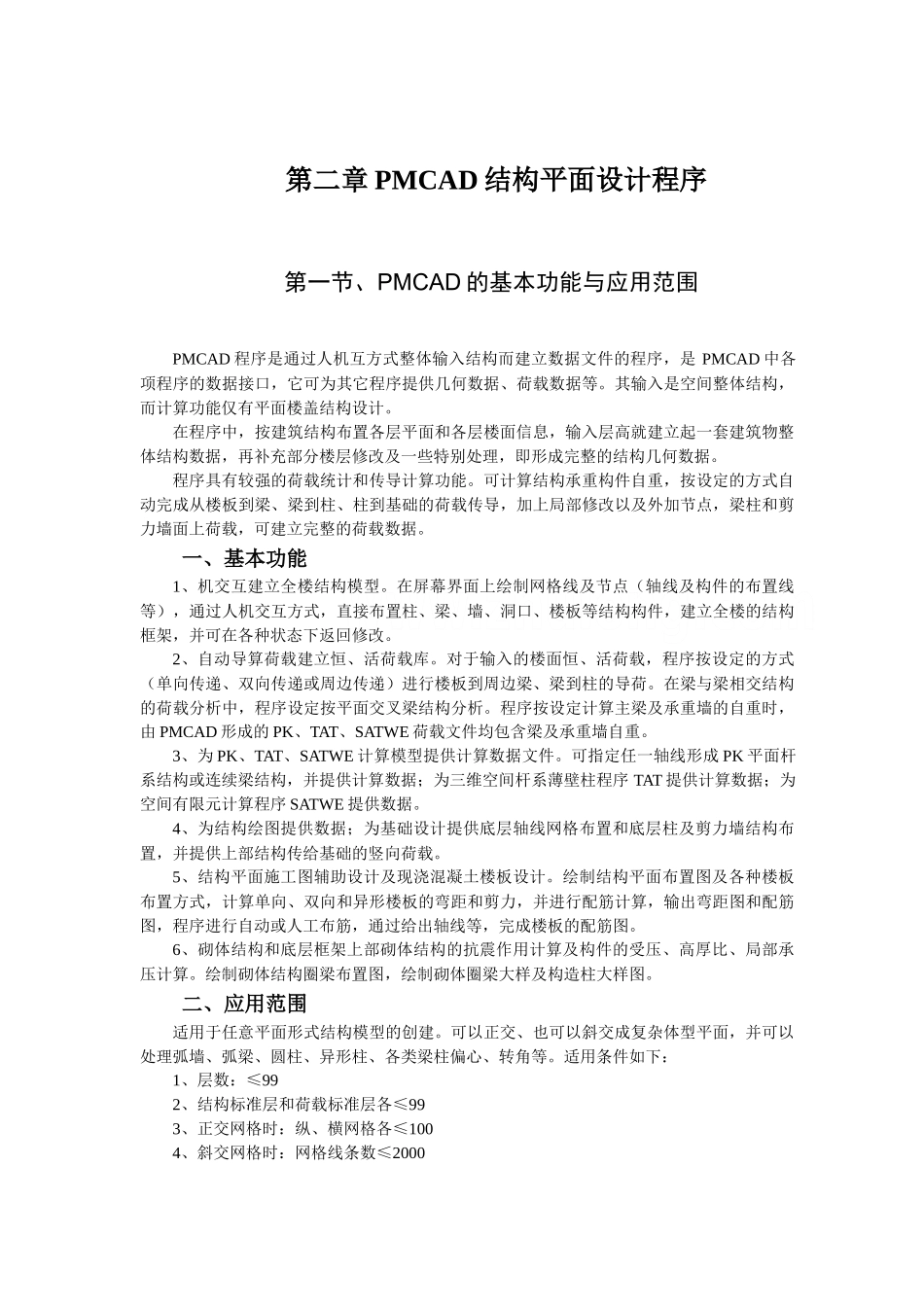

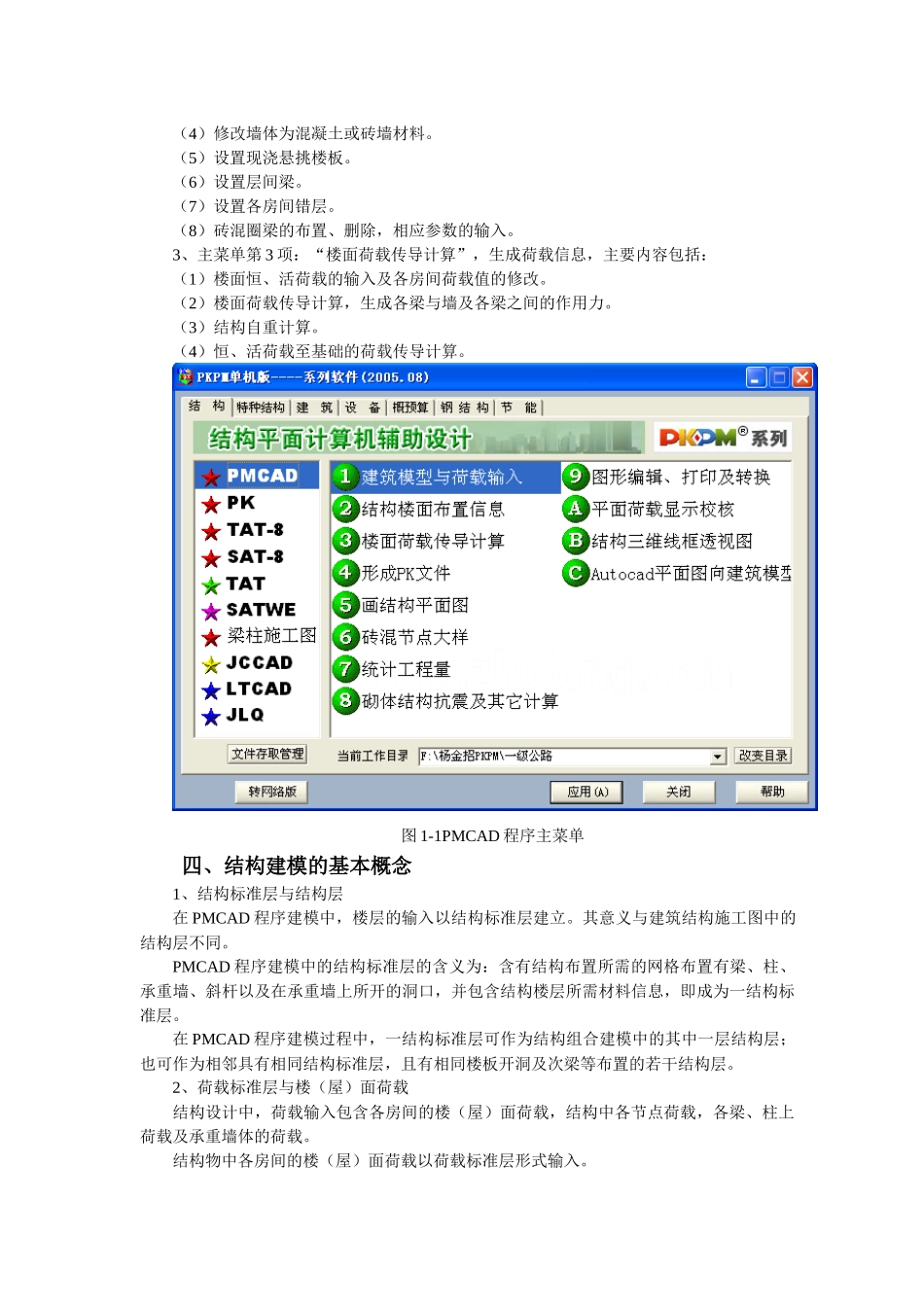

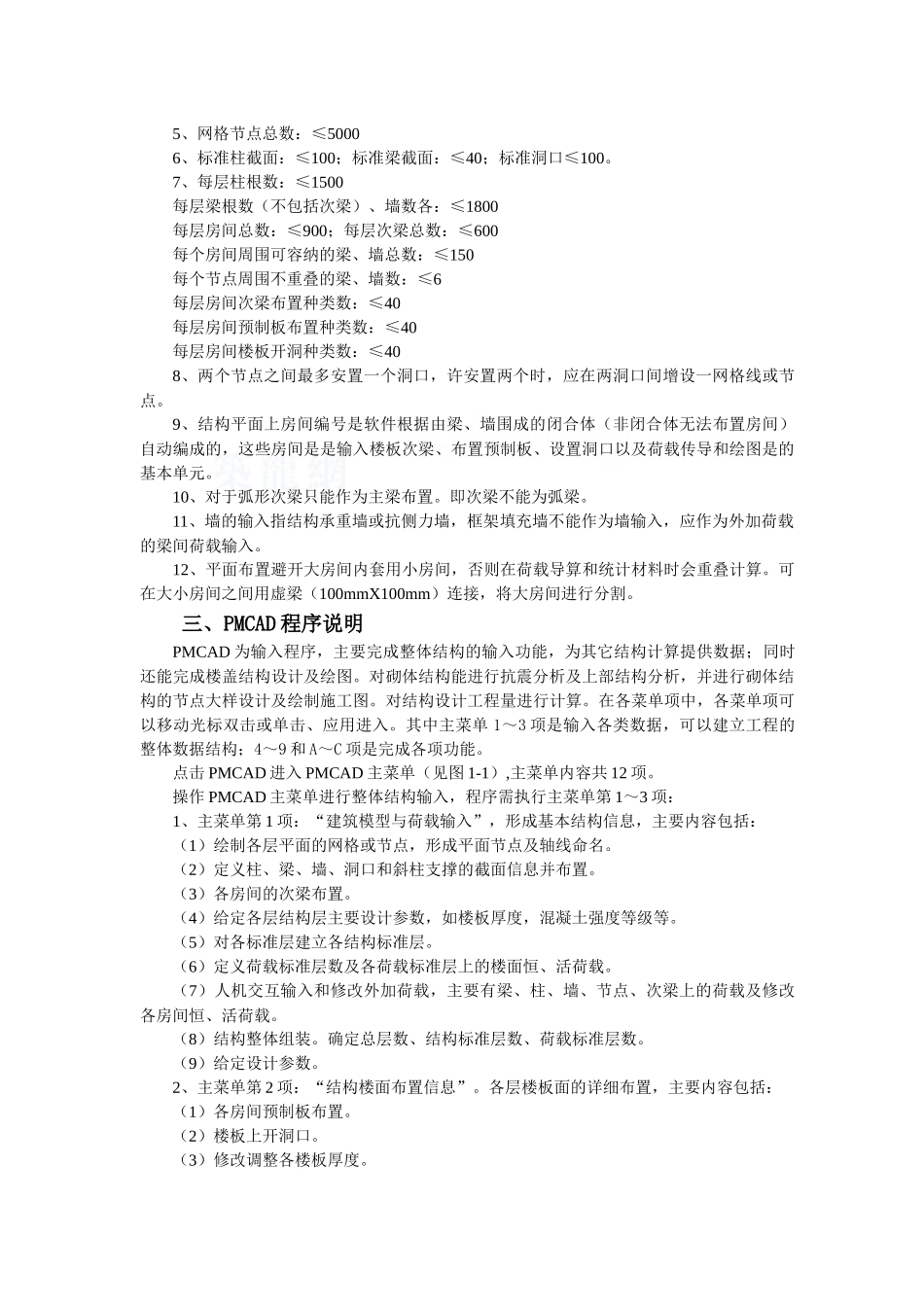

第二章 PMCAD 结构平面设计程序第一节、PMCAD 的基本功能与应用范围PMCAD 程序是通过人机互方式整体输入结构而建立数据文件的程序，是 PMCAD 中各项程序的数据接口，它可为其它程序提供几何数据、荷载数据等。其输入是空间整体结构，而计算功能仅有平面楼盖结构设计。在程序中，按建筑结构布置各层平面和各层楼面信息，输入层高就建立起一套建筑物整体结构数据，再补充部分楼层修改及一些特别处理，即形成完整的结构几何数据。程序具有较强的荷载统计和传导计算功能。可计算结构承重构件自重，按设定的方式自动完成从楼板到梁、梁到柱、柱到基础的荷载传导，加上局部修改以及外加节点，梁柱和剪力墙面上荷载，可建立完整的荷载数据。一、基本功能1、机交互建立全楼结构模型。在屏幕界面上绘制网格线及节点（轴线及构件的布置线等），通过人机交互方式，直接布置柱、梁、墙、洞口、楼板等结构构件，建立全楼的结构框架，并可在各种状态下返回修改。2、自动导算荷载建立恒、活荷载库。对于输入的楼面恒、活荷载，程序按设定的方式（单向传递、双向传递或周边传递）进行楼板到周边梁、梁到柱的导荷。在梁与梁相交结构的荷载分析中，程序设定按平面交叉梁结构分析。程序按设定计算主梁及承重墙的自重时，由 PMCAD 形成的 PK、TAT、SATWE 荷载文件均包含梁及承重墙自重。3、为 PK、TAT、SATWE 计算模型提供计算数据文件。可指定任一轴线形成 PK 平面杆系结构或连续梁结构，并提供计算数据；为三维空间杆系薄壁柱程序 TAT 提供计算数据；为空间有限元计算程序 SATWE 提供数据。4、为结构绘图提供数据；为基础设计提供底层轴线网格布置和底层柱及剪力墙结构布置，并提供上部结构传给基础的竖向荷载。5、结构平面施工图辅助设计及现浇混凝土楼板设计。绘制结构平面布置图及各种楼板布置方式，计算单向、双向和异形楼板的弯距和剪力，并进行配筋计算，输出弯距图和配筋图，程序进行自动或人工布筋，通过给出轴线等，完成楼板的配筋图。6、砌体结构和底层框架上部砌体结构的抗震作用计算及构件的受压、高厚比、局部承压计算。绘制砌体结构圈梁布置图，绘制砌体圈梁大样及构造柱大样图。二、应用范围适用于任意平面形式结构模型的创建。可以正交、也可以斜交成复杂体型平面，并可以处理弧墙、弧梁、圆柱、异形柱、各类梁柱偏心、转角等。适用条件如下：1、层数：≤992、结构标准层和荷载标准层各≤993、正交网格时：纵、横网格各≤1004、斜...
