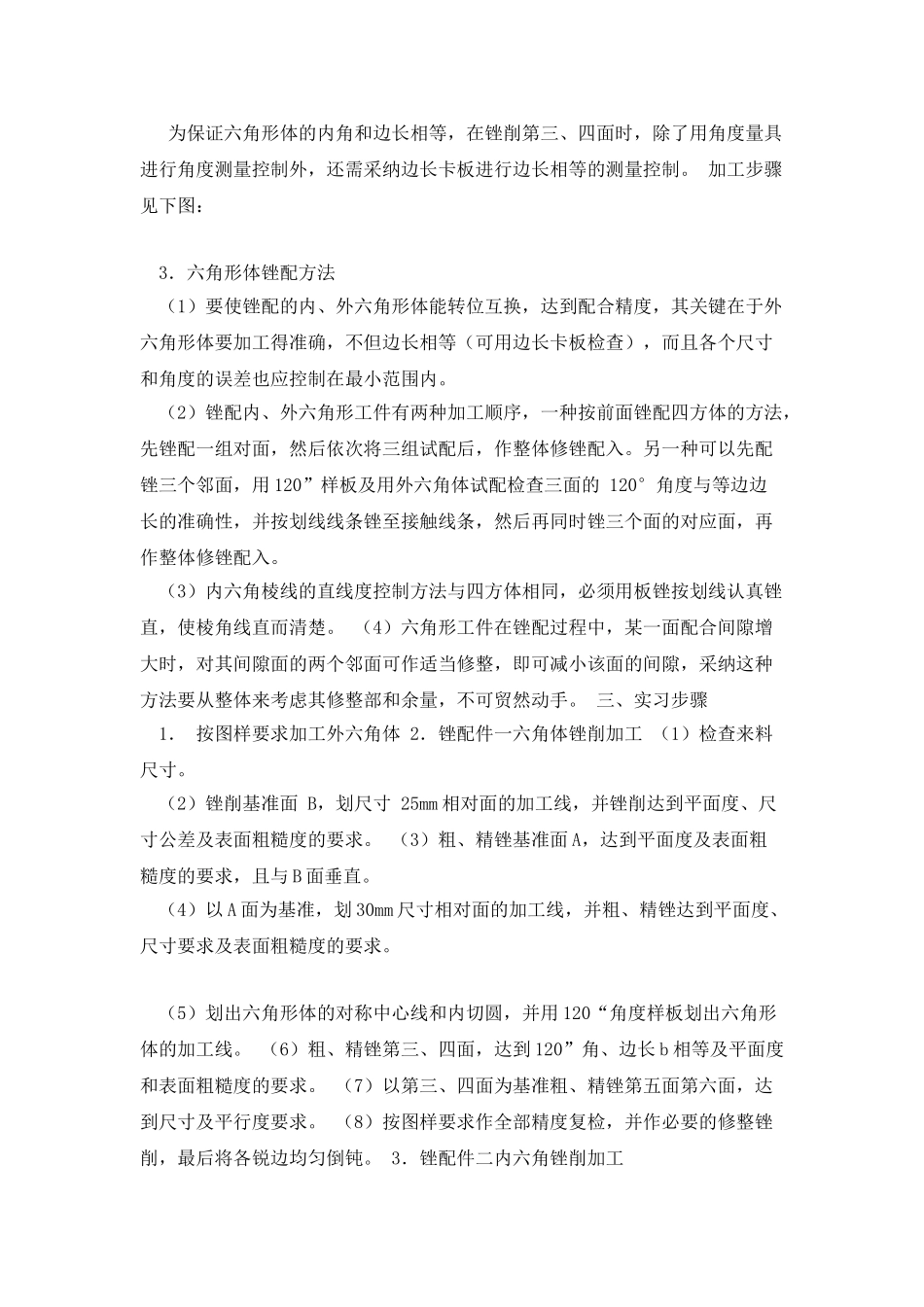

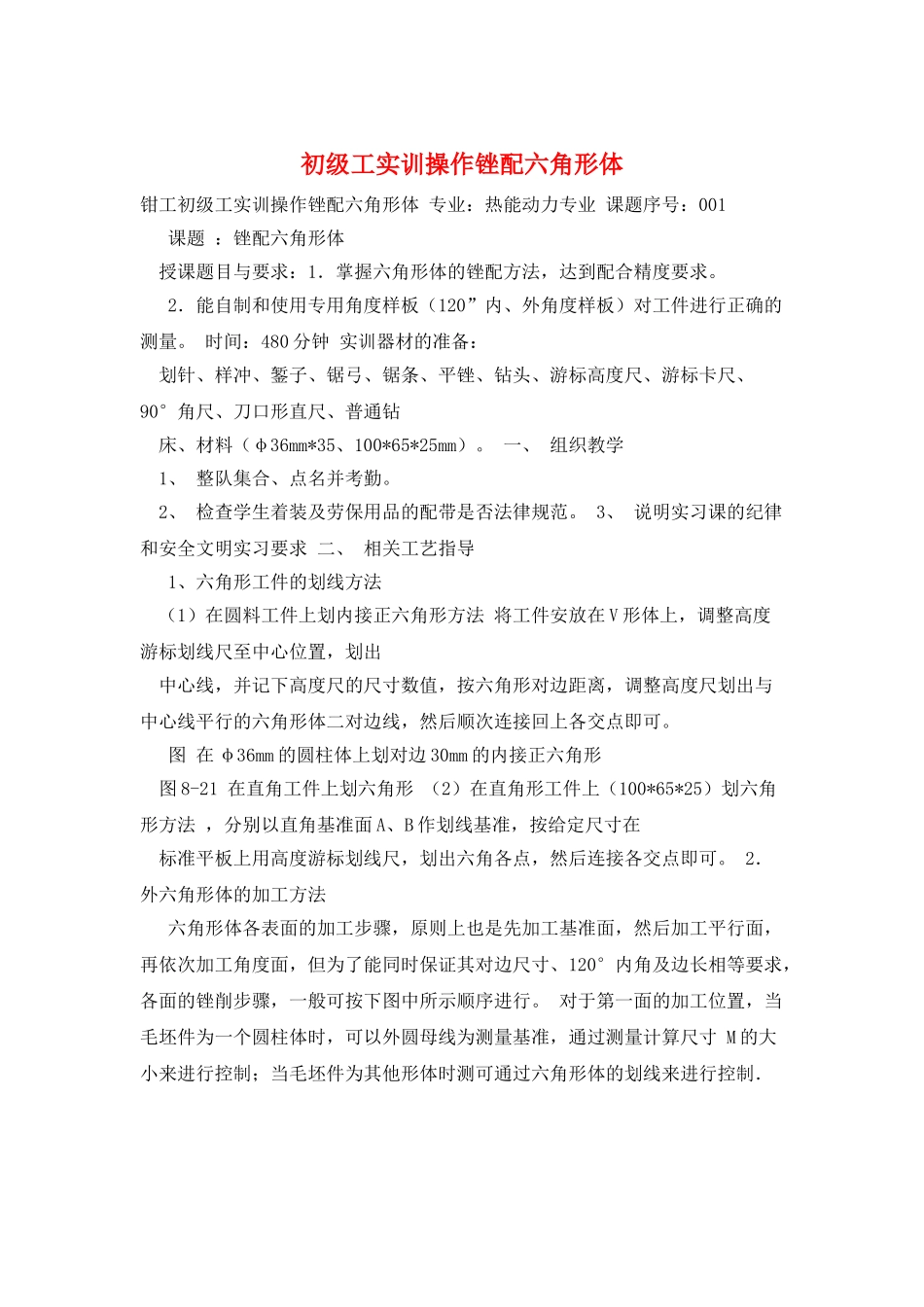

初级工实训操作锉配六角形体钳工初级工实训操作锉配六角形体 专业：热能动力专业 课题序号：001 课题 ：锉配六角形体 授课题目与要求：1．掌握六角形体的锉配方法，达到配合精度要求。 2．能自制和使用专用角度样板（120”内、外角度样板）对工件进行正确的测量。 时间：480 分钟 实训器材的准备： 划针、样冲、錾子、锯弓、锯条、平锉、钻头、游标高度尺、游标卡尺、90°角尺、刀口形直尺、普通钻 床、材料（φ36mm*35、100*65*25mm）。 一、 组织教学 1、 整队集合、点名并考勤。 2、 检查学生着装及劳保用品的配带是否法律规范。 3、 说明实习课的纪律和安全文明实习要求 二、 相关工艺指导 1、六角形工件的划线方法 （1）在圆料工件上划内接正六角形方法 将工件安放在 V 形体上，调整高度游标划线尺至中心位置，划出 中心线，并记下高度尺的尺寸数值，按六角形对边距离，调整高度尺划出与中心线平行的六角形体二对边线，然后顺次连接回上各交点即可。 图 在 φ36mm 的圆柱体上划对边 30mm 的内接正六角形 图 8-21 在直角工件上划六角形 （2）在直角形工件上（100*65*25）划六角形方法 ，分别以直角基准面 A、B 作划线基准，按给定尺寸在 标准平板上用高度游标划线尺，划出六角各点，然后连接各交点即可。 2．外六角形体的加工方法 六角形体各表面的加工步骤，原则上也是先加工基准面，然后加工平行面，再依次加工角度面，但为了能同时保证其对边尺寸、120°内角及边长相等要求，各面的锉削步骤，一般可按下图中所示顺序进行。 对于第一面的加工位置，当毛坯件为一个圆柱体时，可以外圆母线为测量基准，通过测量计算尺寸 M 的大小来进行控制；当毛坯件为其他形体时测可通过六角形体的划线来进行控制． 为保证六角形体的内角和边长相等，在锉削第三、四面时，除了用角度量具进行角度测量控制外，还需采纳边长卡板进行边长相等的测量控制。 加工步骤见下图： 3．六角形体锉配方法 （1）要使锉配的内、外六角形体能转位互换，达到配合精度，其关键在于外六角形体要加工得准确，不但边长相等（可用边长卡板检查），而且各个尺寸和角度的误差也应控制在最小范围内。 （2）锉配内、外六角形工件有两种加工顺序，一种按前面锉配四方体的方法，先锉配一组对面，然后依次将三组试配后，作整体修锉配入。另一种可以先配锉三个邻面，用 120”样板及用外六角体试配检查三面的 120°角度与等边边长的准...
