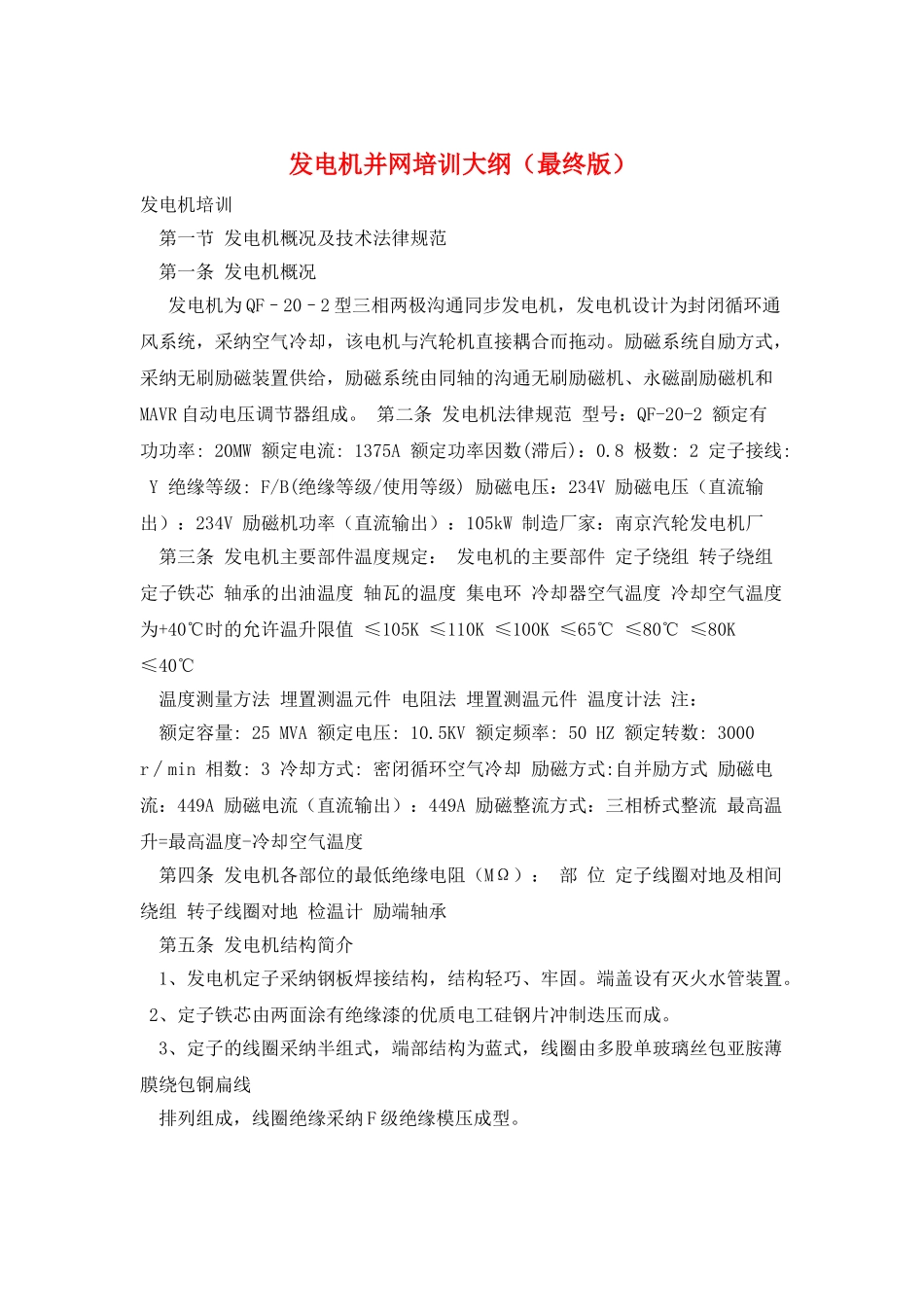

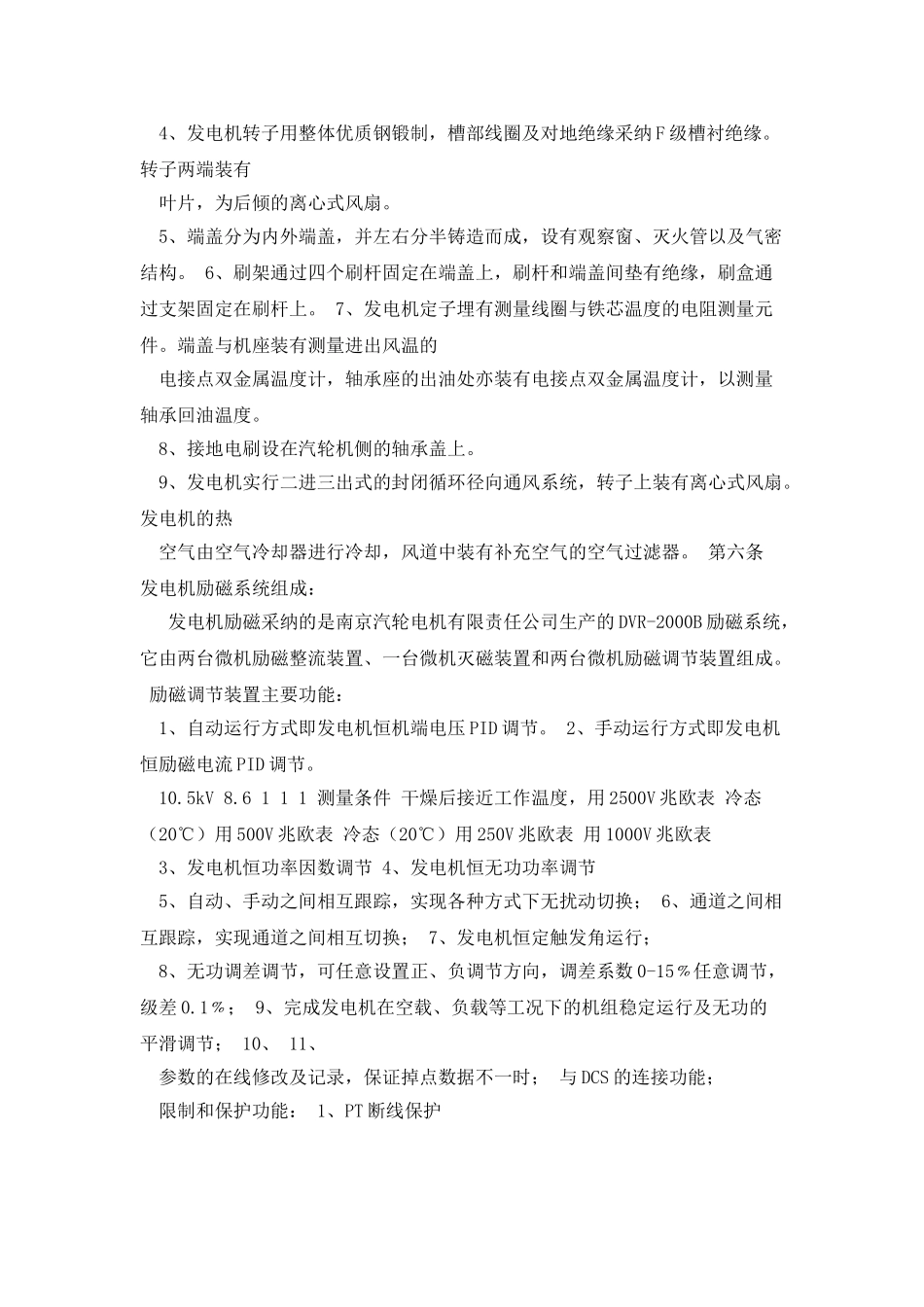

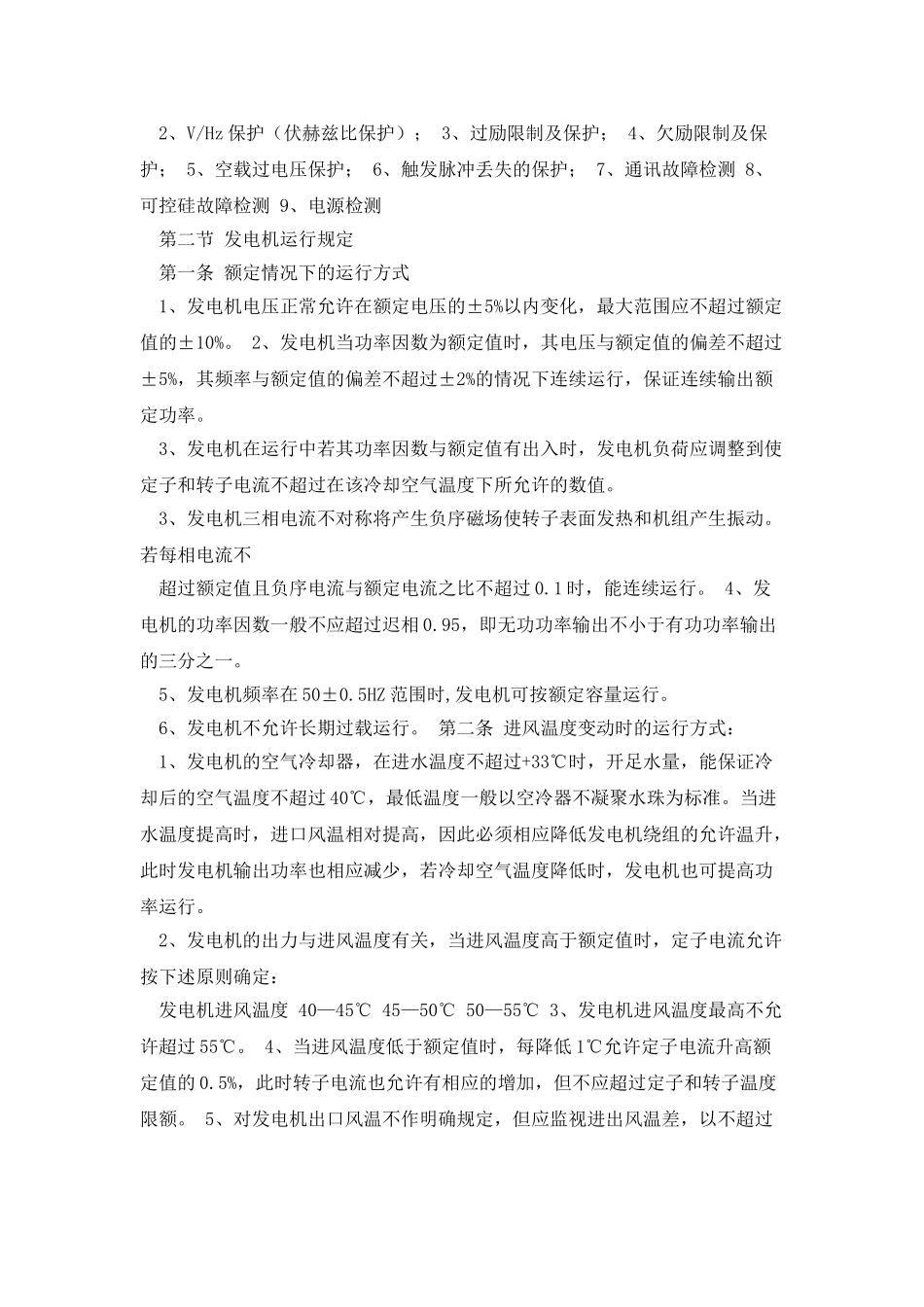

发电机并网培训大纲（最终版）发电机培训 第一节 发电机概况及技术法律规范 第一条 发电机概况 发电机为 QF–20–2 型三相两极沟通同步发电机，发电机设计为封闭循环通风系统，采纳空气冷却，该电机与汽轮机直接耦合而拖动。励磁系统自励方式，采纳无刷励磁装置供给，励磁系统由同轴的沟通无刷励磁机、永磁副励磁机和MAVR 自动电压调节器组成。 第二条 发电机法律规范 型号：QF-20-2 额定有功功率: 20MW 额定电流: 1375A 额定功率因数(滞后)：0.8 极数: 2 定子接线: Y 绝缘等级: F/B(绝缘等级/使用等级) 励磁电压：234V 励磁电压（直流输出）：234V 励磁机功率（直流输出）：105kW 制造厂家：南京汽轮发电机厂 第三条 发电机主要部件温度规定： 发电机的主要部件 定子绕组 转子绕组 定子铁芯 轴承的出油温度 轴瓦的温度 集电环 冷却器空气温度 冷却空气温度为+40℃时的允许温升限值 ≤105K ≤110K ≤100K ≤65℃ ≤80℃ ≤80K ≤40℃ 温度测量方法 埋置测温元件 电阻法 埋置测温元件 温度计法 注： 额定容量: 25 MVA 额定电压: 10.5KV 额定频率: 50 HZ 额定转数: 3000 r∕min 相数: 3 冷却方式: 密闭循环空气冷却 励磁方式:自并励方式 励磁电流：449A 励磁电流（直流输出）：449A 励磁整流方式：三相桥式整流 最高温升=最高温度-冷却空气温度 第四条 发电机各部位的最低绝缘电阻（MΩ）： 部 位 定子线圈对地及相间绕组 转子线圈对地 检温计 励端轴承 第五条 发电机结构简介 1、发电机定子采纳钢板焊接结构，结构轻巧、牢固。端盖设有灭火水管装置。 2、定子铁芯由两面涂有绝缘漆的优质电工硅钢片冲制迭压而成。 3、定子的线圈采纳半组式，端部结构为蓝式，线圈由多股单玻璃丝包亚胺薄膜绕包铜扁线 排列组成，线圈绝缘采纳 F 级绝缘模压成型。 4、发电机转子用整体优质钢锻制，槽部线圈及对地绝缘采纳 F 级槽衬绝缘。转子两端装有 叶片，为后倾的离心式风扇。 5、端盖分为内外端盖，并左右分半铸造而成，设有观察窗、灭火管以及气密结构。 6、刷架通过四个刷杆固定在端盖上，刷杆和端盖间垫有绝缘，刷盒通过支架固定在刷杆上。 7、发电机定子埋有测量线圈与铁芯温度的电阻测量元件。端盖与机座装有测量进出风温的 电接点双金属温度计，轴承座的出油处亦装有电接点双金属温度计，以测量轴承回油温度。 8、接地电刷设在汽轮机侧的轴承盖上。 9、发...
