基于51单片机的无线数据收发系统设计

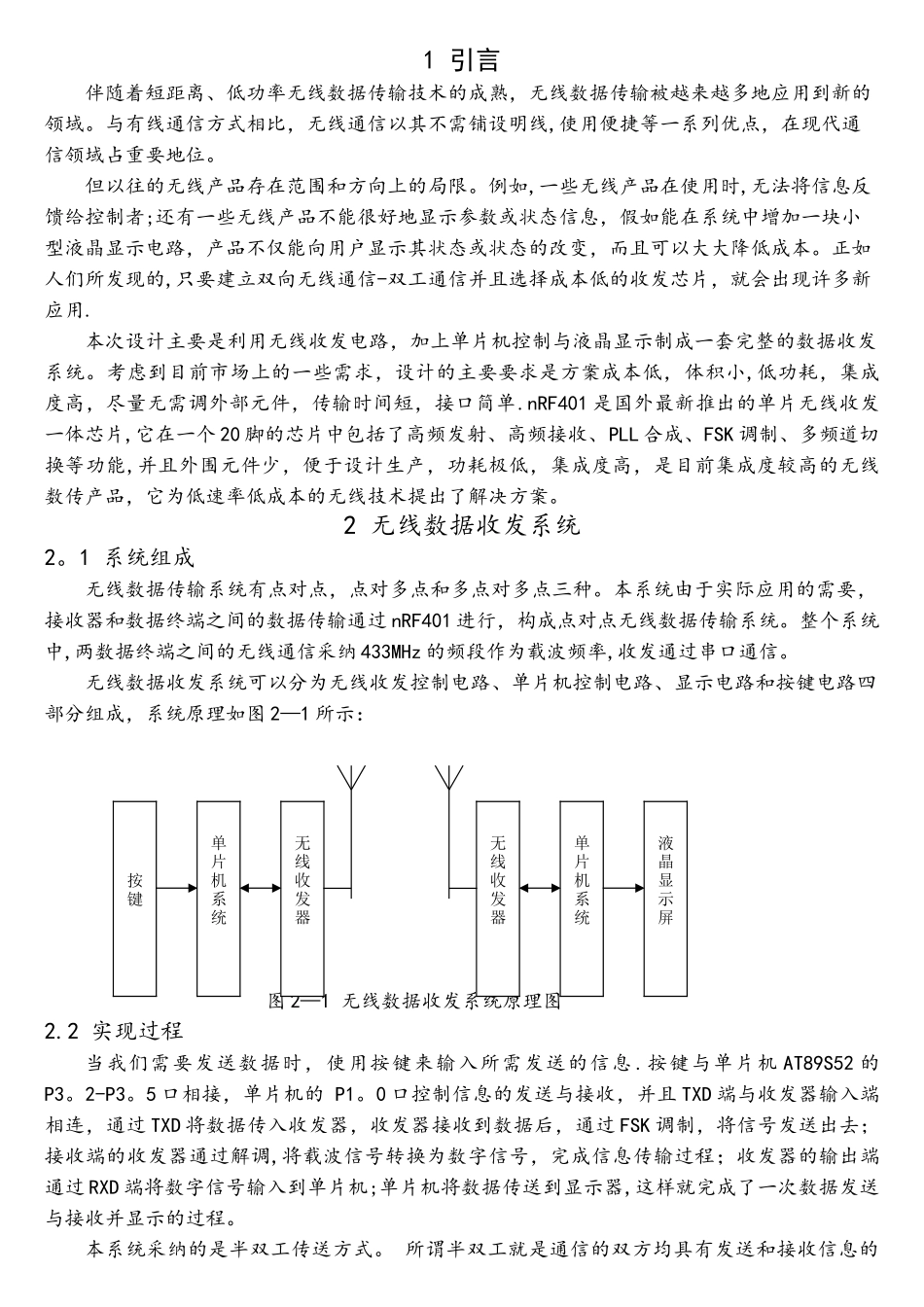

基于51单片机的无线数据收发系统设计_第1页
1/53
基于51单片机的无线数据收发系统设计_第2页
2/53
基于51单片机的无线数据收发系统设计_第3页
3/53
1 引言伴随着短距离、低功率无线数据传输技术的成熟,无线数据传输被越来越多地应用到新的领域。与有线通信方式相比,无线通信以其不需铺设明线,使用便捷等一系列优点,在现代通信领域占重要地位。但以往的无线产品存在范围和方向上的局限。例如,一些无线产品在使用时,无法将信息反馈给控制者;还有一些无线产品不能很好地显示参数或状态信息,假如能在系统中增加一块小型液晶显示电路,产品不仅能向用户显示其状态或状态的改变,而且可以大大降低成本。正如人们所发现的,只要建立双向无线通信-双工通信并且选择成本低的收发芯片,就会出现许多新应用.本次设计主要是利用无线收发电路,加上单片机控制与液晶显示制成一套完整的数据收发系统。考虑到目前市场上的一些需求,设计的主要要求是方案成本低,体积小,低功耗,集成度高,尽量无需调外部元件,传输时间短,接口简单.nRF401 是国外最新推出的单片无线收发一体芯片,它在一个 20 脚的芯片中包括了高频发射、高频接收、PLL 合成、FSK 调制、多频道切换等功能,并且外围元件少,便于设计生产,功耗极低,集成度高,是目前集成度较高的无线数传产品,它为低速率低成本的无线技术提出了解决方案。2 无线数据收发系统2。1 系统组成无线数据传输系统有点对点,点对多点和多点对多点三种。本系统由于实际应用的需要,接收器和数据终端之间的数据传输通过 nRF401 进行,构成点对点无线数据传输系统。整个系统中,两数据终端之间的无线通信采纳 433MHz 的频段作为载波频率,收发通过串口通信。 无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成,系统原理如图 2—1 所示: 图 2—1 无线数据收发系统原理图2.2 实现过程当我们需要发送数据时,使用按键来输入所需发送的信息 .按键与单片机 AT89S52 的P3。2-P3。5 口相接,单片机的 P1。0 口控制信息的发送与接收,并且 TXD 端与收发器输入端相连,通过 TXD 将数据传入收发器,收发器接收到数据后,通过 FSK 调制,将信号发送出去;接收端的收发器通过解调,将载波信号转换为数字信号,完成信息传输过程;收发器的输出端通过 RXD 端将数字信号输入到单片机;单片机将数据传送到显示器,这样就完成了一次数据发送与接收并显示的过程。本系统采纳的是半双工传送方式。 所谓半双工就是通信的双方均具有发送和接收信息的无线收发器按键单片机系统无线收发器液晶显示屏单片机系统能力,信道...
