小型局域网组建

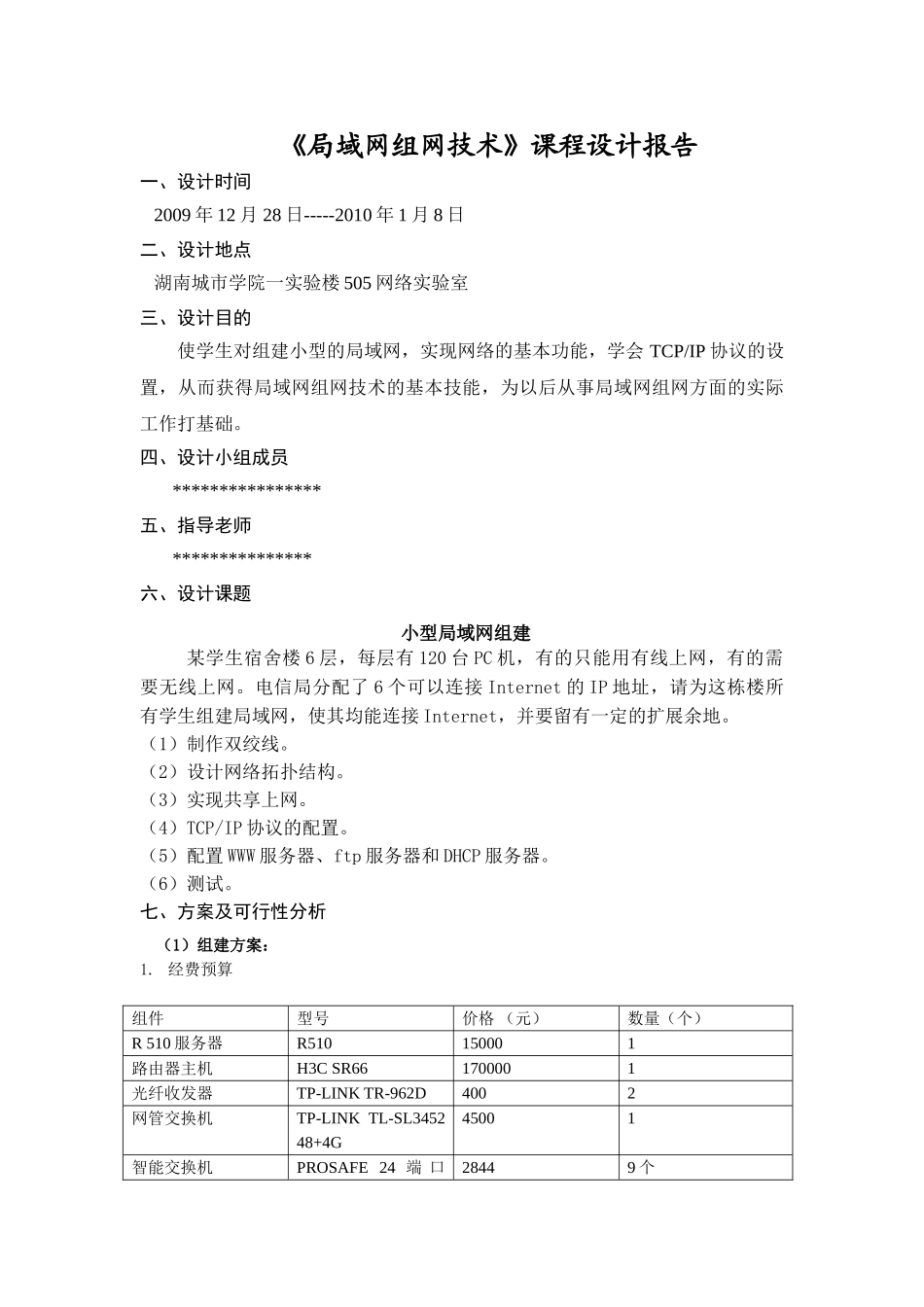

《局域网组网技术》课程设计报告一、设计时间 2009 年 12 月 28 日-----2010 年 1 月 8 日二、设计地点 湖南城市学院一实验楼 505 网络实验室三、设计目的使学生对组建小型的局域网，实现网络的基本功能，学会 TCP/IP 协议的设置，从而获得局域网组网技术的基本技能，为以后从事局域网组网方面的实际工作打基础。四、设计小组成员****************五、指导老师***************六、设计课题小型局域网组建某学生宿舍楼 6 层，每层有 120 台 PC 机，有的只能用有线上网，有的需要无线上网。电信局分配了 6 个可以连接 Internet 的 IP 地址，请为这栋楼所有学生组建局域网，使其均能连接 Internet，并要留有一定的扩展余地。（1）制作双绞线。（2）设计网络拓扑结构。（3）实现共享上网。（4）TCP/IP 协议的配置。（5）配置 WWW 服务器、ftp 服务器和 DHCP 服务器。（6）测试。七、方案及可行性分析（1）组建方案：1. 经费预算组件型号价格 （元）数量（个）R 510 服务器R510150001路由器主机H3C SR661700001光纤收发器TP-LINK TR-962D4002网管交换机TP-LINK TL-SL3452 48+4G45001智能交换机PROSAFE 24 端 口28449 个JS724T超五类四对屏蔽双绞线AMP185/箱10压线嵌一般353网络派测试仪三宝882水晶头AMT125/袋52.组网实施细节楼层IP 分配子网掩码默认网关首选 DNS六楼10.10.150.15255.255.255.010.10.150.1220.168.128.2五楼10.10.149.16255.255.255.010.10.149.1202.103.86.3四楼10.10.148.19255.255.255.010.10.148.158.47.143.6三楼10.10.147.14255.255.255.010.10.147.1220.168.128.2二楼10.10.146.16255.255.255.010.10.146.1202.103.86.3一楼10.10.145.15255.255.255.010.10.145.1220.168.128.2ISP 服务商接入 1000M 光缆到学校网络控制室，十一栋学生寝室由远程 1000M 光纤接入三楼，各层交换机集中放置于三楼管理。方便维护，网络实施性能最优。各楼层实行自动IP 地址猎取方案，节约 IP 地址资源。（2）组建可行性分析：时代的需要：随着信息技术的不断进展，现代的学生不懂网络就要比世界慢半拍，学生间网络人们对不同信息需求与沟通不断增长，使得当今的计算机网络，特别是互联网从计算机等数据处理设备中剥离出来，担当一个非常重要的角色——信息技术的基础设施与猎取、共享和沟通信息的主要工具，已成为人们在当今社会生活及工作中不可缺少的组成部分。构建一个强悍的学生寝室网...
