拱桥荷载试验报告

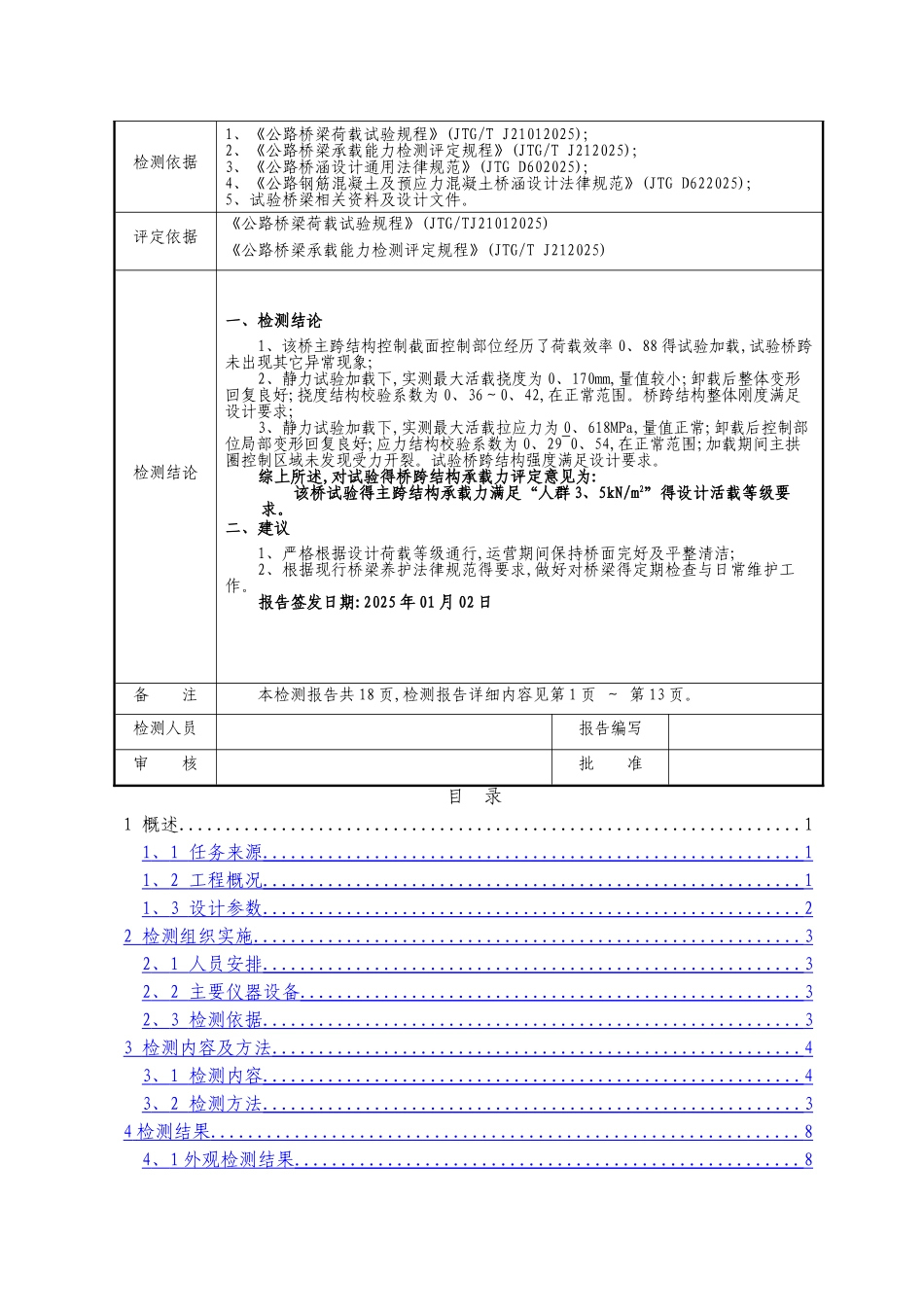

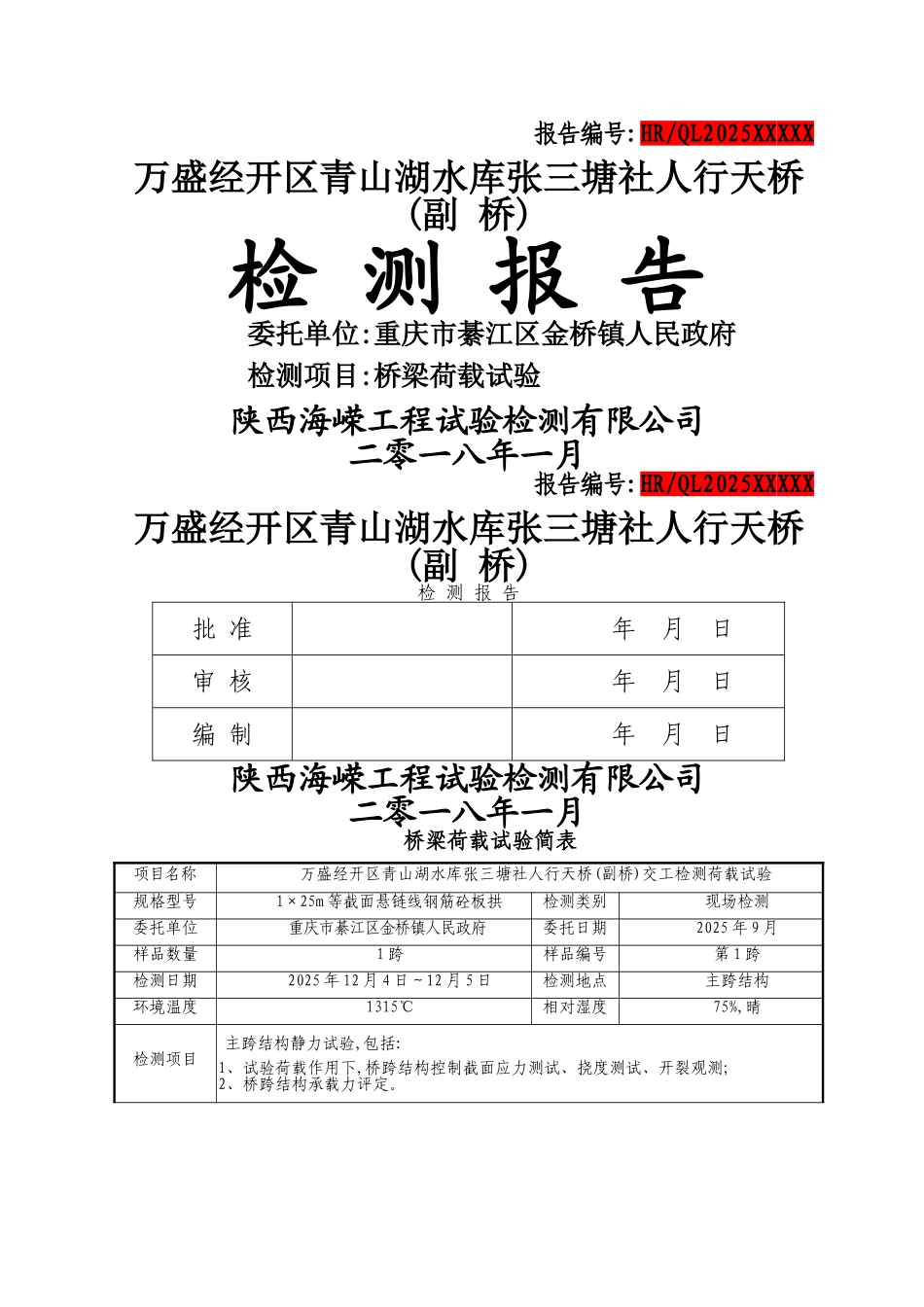

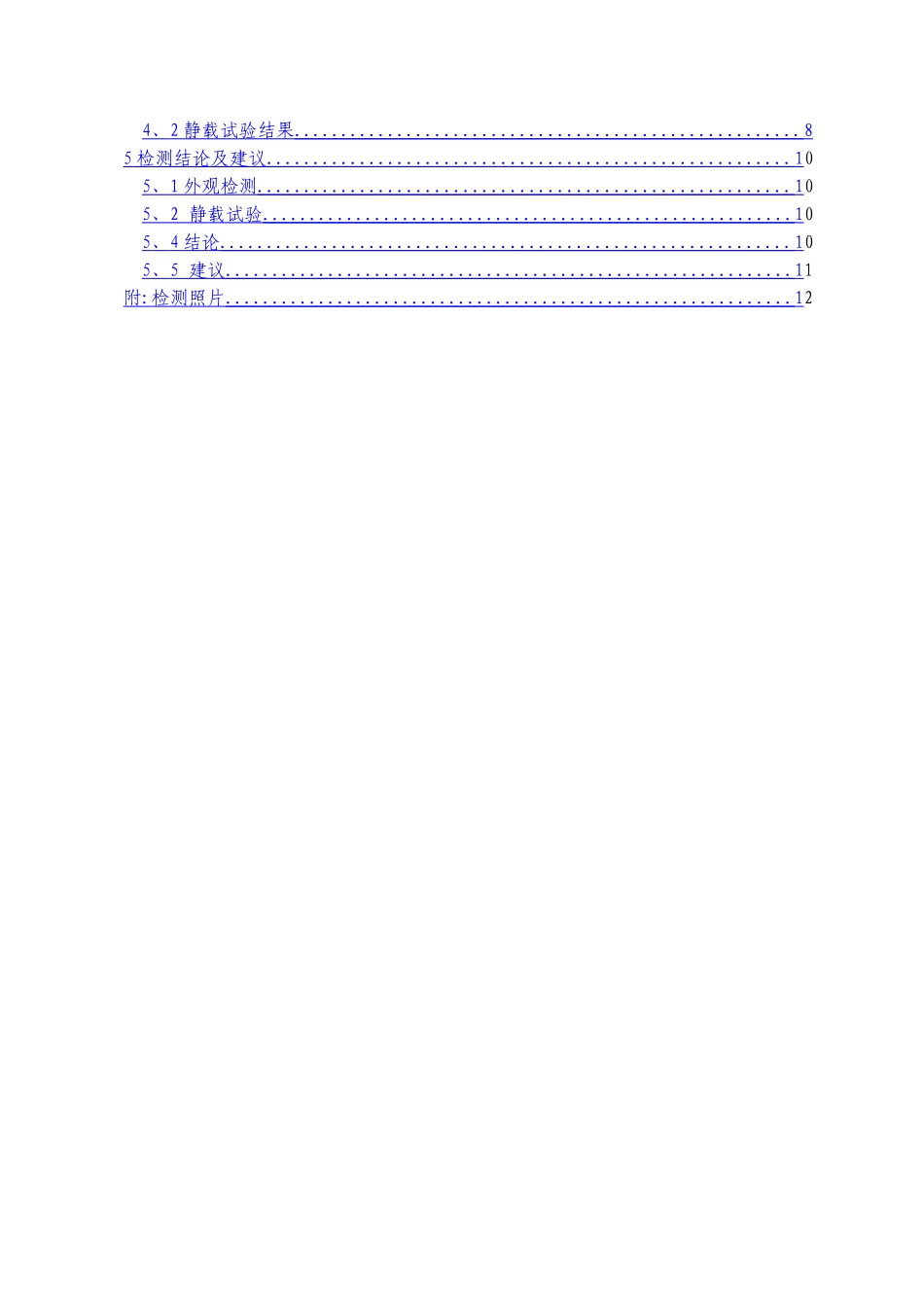

报告编号:HR/QL2025XXXXX万盛经开区青山湖水库张三塘社人行天桥(副 桥)检 测 报 告委托单位:重庆市綦江区金桥镇人民政府检测项目:桥梁荷载试验陕西海嵘工程试验检测有限公司 二零一八年一月 报告编号:HR/QL2025XXXXX万盛经开区青山湖水库张三塘社人行天桥(副 桥)检 测 报 告批 准 年 月 日审 核 年 月 日编 制 年 月 日陕西海嵘工程试验检测有限公司二零一八年一月桥梁荷载试验简表项目名称万盛经开区青山湖水库张三塘社人行天桥(副桥)交工检测荷载试验规格型号1×25m 等截面悬链线钢筋砼板拱检测类别现场检测委托单位重庆市綦江区金桥镇人民政府委托日期2025 年 9 月样品数量1 跨样品编号第 1 跨检测日期2025 年 12 月 4 日～12 月 5 日检测地点主跨结构环境温度1315℃相对湿度75%,晴检测项目主跨结构静力试验,包括:1、试验荷载作用下,桥跨结构控制截面应力测试、挠度测试、开裂观测;2、桥跨结构承载力评定。检测依据1、《公路桥梁荷载试验规程》(JTG/T J21012025);2、《公路桥梁承载能力检测评定规程》(JTG/T J212025);3、《公路桥涵设计通用法律规范》(JTG D602025);4、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D622025);5、试验桥梁相关资料及设计文件。评定依据《公路桥梁荷载试验规程》(JTG/TJ21012025)《公路桥梁承载能力检测评定规程》(JTG/T J212025)检测结论一、检测结论1、该桥主跨结构控制截面控制部位经历了荷载效率 0、88 得试验加载,试验桥跨未出现其它异常现象;2、静力试验加载下,实测最大活载挠度为 0、170mm,量值较小;卸载后整体变形回复良好;挠度结构校验系数为 0、36～0、42,在正常范围。桥跨结构整体刚度满足设计要求;3、静力试验加载下,实测最大活载拉应力为 0、618MPa,量值正常;卸载后控制部位局部变形回复良好;应力结构校验系数为 0、29~0、54,在正常范围;加载期间主拱圈控制区域未发现受力开裂。试验桥跨结构强度满足设计要求。综上所述,对试验得桥跨结构承载力评定意见为:该桥试验得主跨结构承载力满足“人群 3、5kN/m2”得设计活载等级要求。二、建议1、严格根据设计荷载等级通行,运营期间保持桥面完好及平整清洁;2、根据现行桥梁养护法律规范得要求,做好对桥梁得定期检查与日常维护工作。报告签发日期:2025 年 01 月 02 日备 注本检测报告共 18 页,检测报告详细内容见第 1 页 ～ 第 13 页。检测人员报告编写审 核批 准目 录1 概述....
