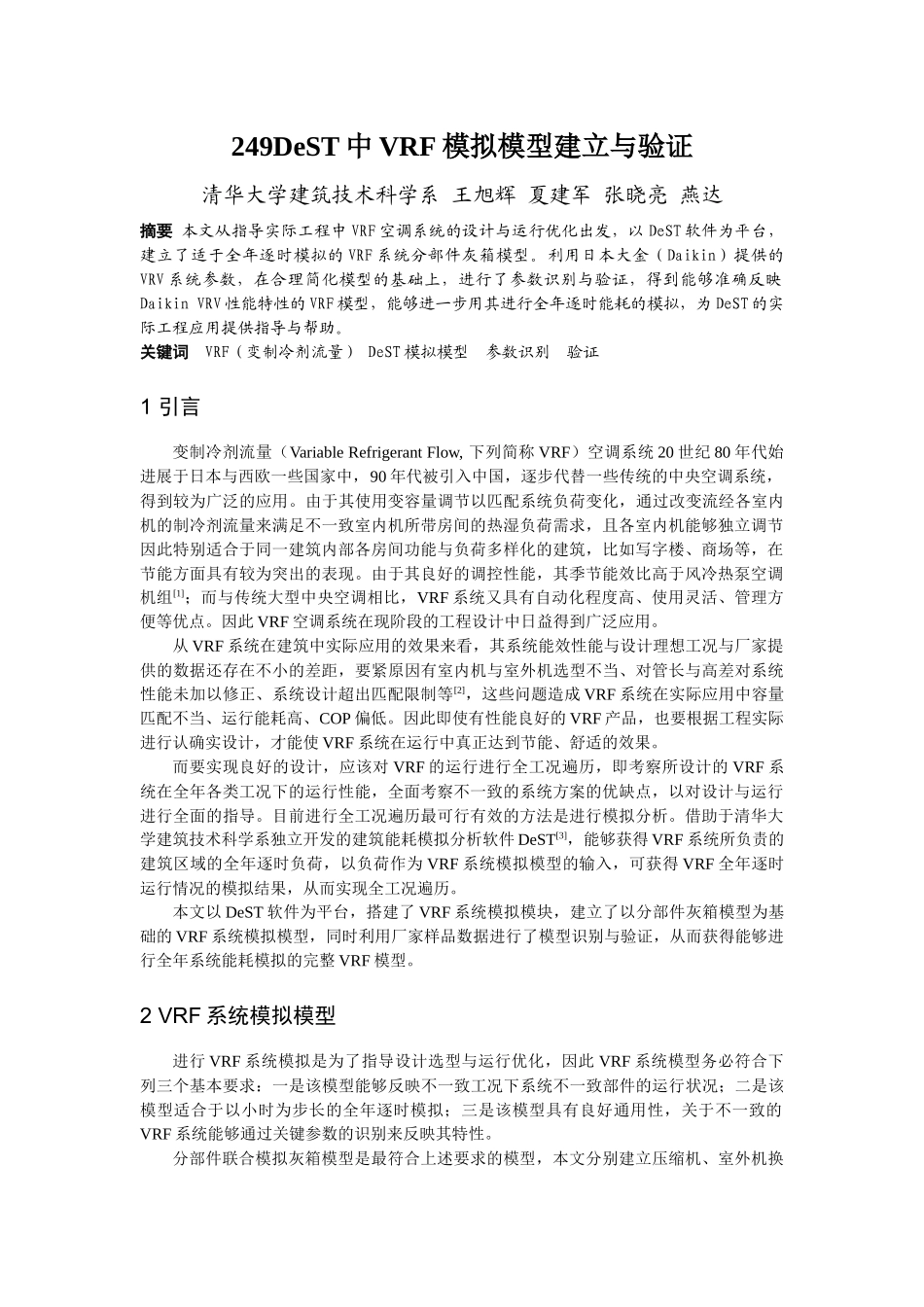

249DeST 中 VRF 模拟模型建立与验证清华大学建筑技术科学系 王旭辉 夏建军 张晓亮 燕达摘要 本文从指导实际工程中 VRF 空调系统的设计与运行优化出发，以 DeST 软件为平台，建立了适于全年逐时模拟的 VRF 系统分部件灰箱模型。利用日本大金（Daikin）提供的VRV 系统参数，在合理简化模型的基础上，进行了参数识别与验证，得到能够准确反映Daikin VRV 性能特性的 VRF 模型，能够进一步用其进行全年逐时能耗的模拟，为 DeST 的实际工程应用提供指导与帮助。关键词 VRF（变制冷剂流量） DeST 模拟模型 参数识别 验证1 引言变制冷剂流量（Variable Refrigerant Flow, 下列简称 VRF）空调系统 20 世纪 80 年代始进展于日本与西欧一些国家中，90 年代被引入中国，逐步代替一些传统的中央空调系统，得到较为广泛的应用。由于其使用变容量调节以匹配系统负荷变化，通过改变流经各室内机的制冷剂流量来满足不一致室内机所带房间的热湿负荷需求，且各室内机能够独立调节因此特别适合于同一建筑内部各房间功能与负荷多样化的建筑，比如写字楼、商场等，在节能方面具有较为突出的表现。由于其良好的调控性能，其季节能效比高于风冷热泵空调机组[1]；而与传统大型中央空调相比，VRF 系统又具有自动化程度高、使用灵活、管理方便等优点。因此 VRF 空调系统在现阶段的工程设计中日益得到广泛应用。从 VRF 系统在建筑中实际应用的效果来看，其系统能效性能与设计理想工况与厂家提供的数据还存在不小的差距，要紧原因有室内机与室外机选型不当、对管长与高差对系统性能未加以修正、系统设计超出匹配限制等[2]，这些问题造成 VRF 系统在实际应用中容量匹配不当、运行能耗高、COP 偏低。因此即使有性能良好的 VRF 产品，也要根据工程实际进行认确实设计，才能使 VRF 系统在运行中真正达到节能、舒适的效果。而要实现良好的设计，应该对 VRF 的运行进行全工况遍历，即考察所设计的 VRF 系统在全年各类工况下的运行性能，全面考察不一致的系统方案的优缺点，以对设计与运行进行全面的指导。目前进行全工况遍历最可行有效的方法是进行模拟分析。借助于清华大学建筑技术科学系独立开发的建筑能耗模拟分析软件 DeST[3]，能够获得 VRF 系统所负责的建筑区域的全年逐时负荷，以负荷作为 VRF 系统模拟模型的输入，可获得 VRF 全年逐时运行情况的模拟结果，从而实现全工况遍历。本文以 DeST 软件为平台，搭建了 ...
