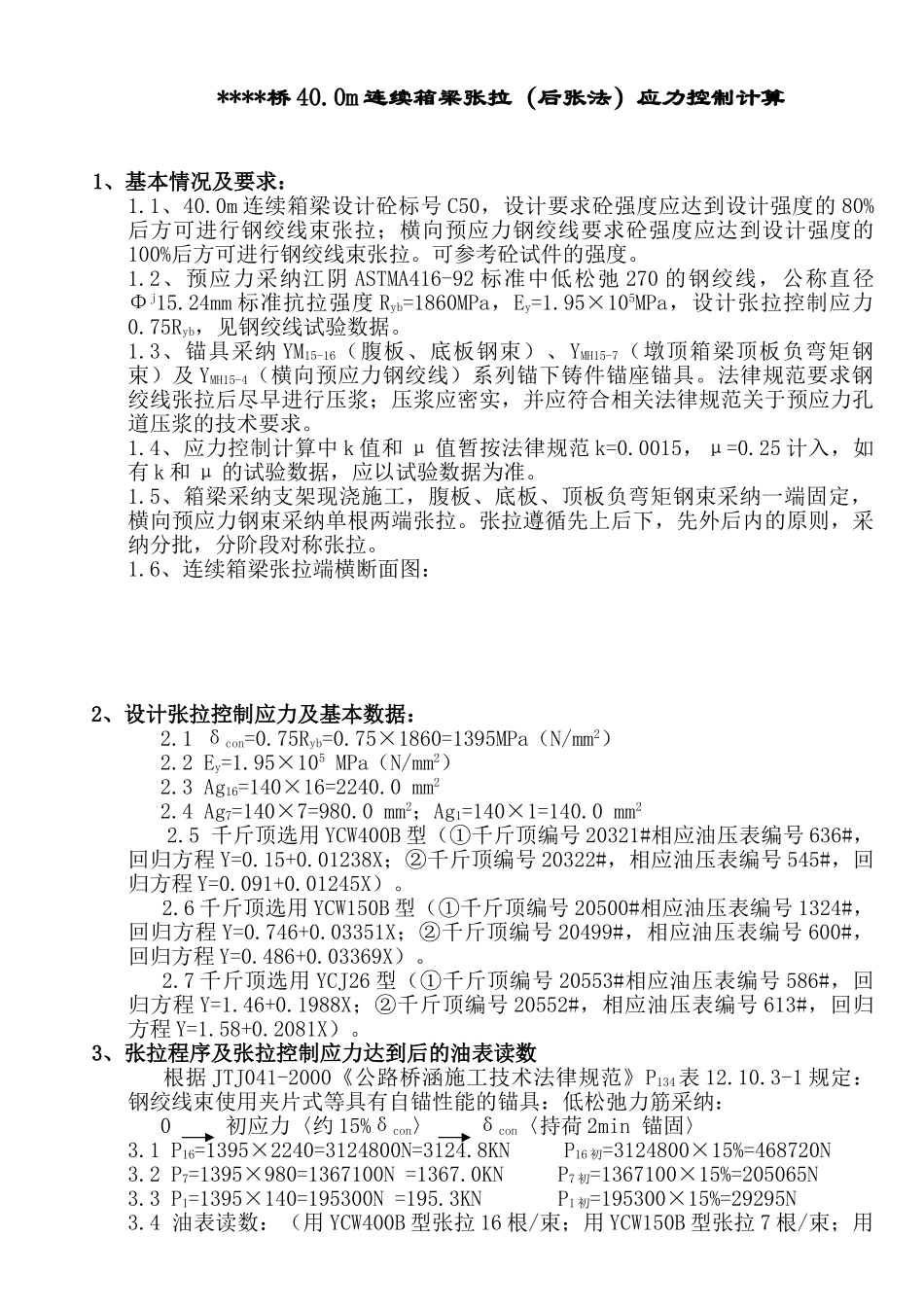

****桥 40.0m 连续箱梁张拉（后张法）应力控制计算1、基本情况及要求：1.1、40.0m 连续箱梁设计砼标号 C50，设计要求砼强度应达到设计强度的 80%后方可进行钢绞线束张拉；横向预应力钢绞线要求砼强度应达到设计强度的100%后方可进行钢绞线束张拉。可参考砼试件的强度。1.2、预应力采纳江阴 ASTMA416-92 标准中低松弛 270 的钢绞线，公称直径Φj15.24mm 标准抗拉强度 Ryb=1860MPa，Ey=1.95×105MPa，设计张拉控制应力0.75Ryb，见钢绞线试验数据。1.3、锚具采纳 YM15-16（腹板、底板钢束）、YMH15-7（墩顶箱梁顶板负弯矩钢束）及 YMH15-4（横向预应力钢绞线）系列锚下铸件锚座锚具。法律规范要求钢绞线张拉后尽早进行压浆；压浆应密实，并应符合相关法律规范关于预应力孔道压浆的技术要求。1.4、应力控制计算中 k 值和 μ 值暂按法律规范 k=0.0015，μ=0.25 计入，如有 k 和 μ 的试验数据，应以试验数据为准。1.5、箱梁采纳支架现浇施工，腹板、底板、顶板负弯矩钢束采纳一端固定，横向预应力钢束采纳单根两端张拉。张拉遵循先上后下，先外后内的原则，采纳分批，分阶段对称张拉。1.6、连续箱梁张拉端横断面图：2、设计张拉控制应力及基本数据： 2.1 δcon=0.75Ryb=0.75×1860=1395MPa（N/mm2） 2.2 Ey=1.95×105 MPa（N/mm2） 2.3 Ag16=140×16=2240.0 mm2 2.4 Ag7=140×7=980.0 mm2；Ag1=140×1=140.0 mm2 2.5 千斤顶选用 YCW400B 型（①千斤顶编号 20321#相应油压表编号 636#，回归方程 Y=0.15+0.01238X；②千斤顶编号 20322#，相应油压表编号 545#，回归方程 Y=0.091+0.01245X）。2.6 千斤顶选用 YCW150B 型（①千斤顶编号 20500#相应油压表编号 1324#，回归方程 Y=0.746+0.03351X；②千斤顶编号 20499#，相应油压表编号 600#，回归方程 Y=0.486+0.03369X）。2.7 千斤顶选用 YCJ26 型（①千斤顶编号 20553#相应油压表编号 586#，回归方程 Y=1.46+0.1988X；②千斤顶编号 20552#，相应油压表编号 613#，回归方程 Y=1.58+0.2081X）。3、张拉程序及张拉控制应力达到后的油表读数 根据 JTJ041-2000《公路桥涵施工技术法律规范》P134表 12.10.3-1 规定：钢绞线束使用夹片式等具有自锚性能的锚具：低松弛力筋采纳： 0 初应力〈约 15%δcon〉 δcon〈持荷 2min 锚固〉3.1 P16=1395×2240=3124800N=3124.8KN P16 初=3124800×15%=468720N3.2 P7=1395×980=1367100N =1367...
