8门型脚手架安全监理控制要点

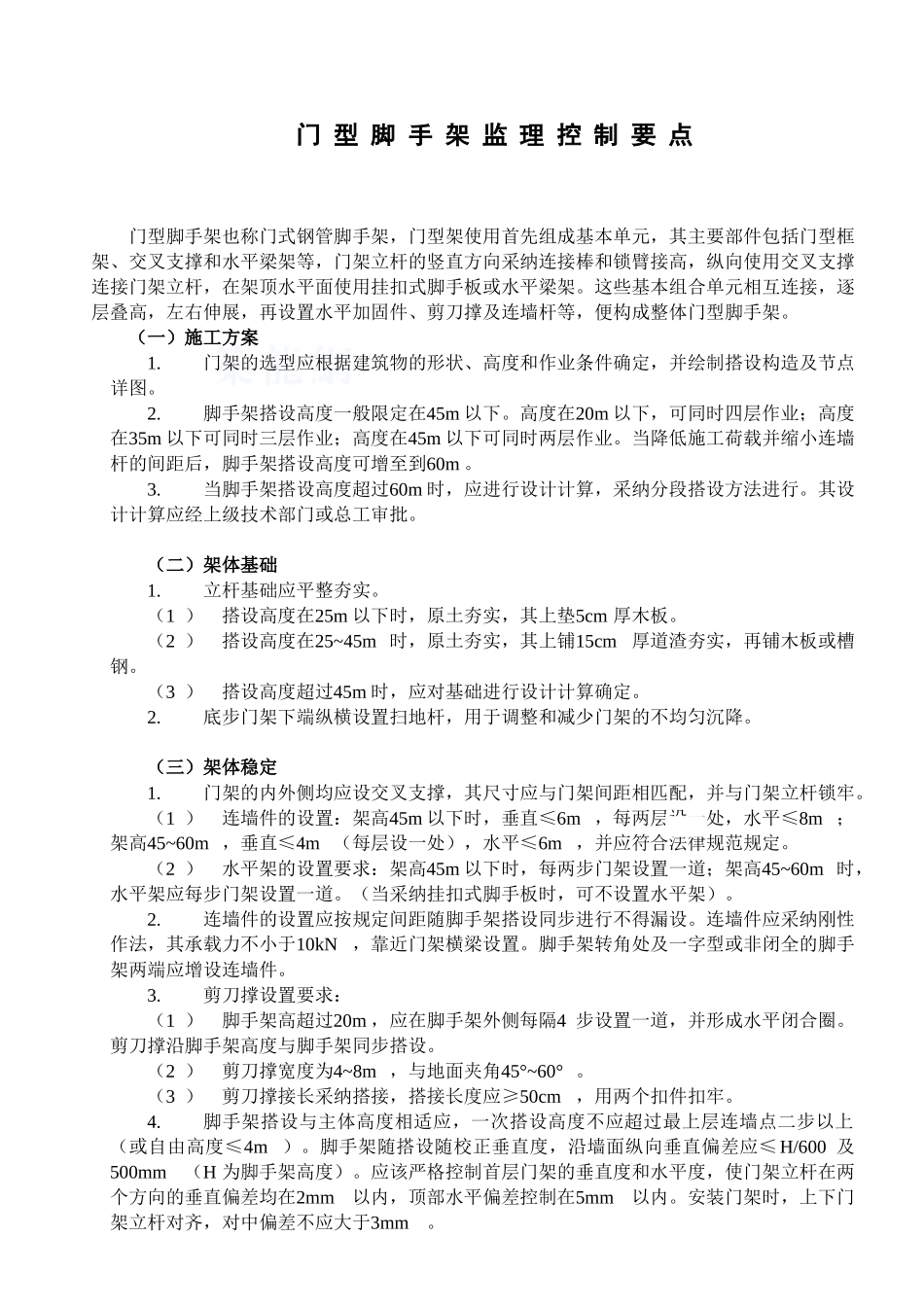

门 型 脚 手 架 监 理 控 制 要 点门型脚手架也称门式钢管脚手架，门型架使用首先组成基本单元，其主要部件包括门型框架、交叉支撑和水平梁架等，门架立杆的竖直方向采纳连接棒和锁臂接高，纵向使用交叉支撑连接门架立杆，在架顶水平面使用挂扣式脚手板或水平梁架。这些基本组合单元相互连接，逐层叠高，左右伸展，再设置水平加固件、剪刀撑及连墙杆等，便构成整体门型脚手架。（一）施工方案1.门架的选型应根据建筑物的形状、高度和作业条件确定，并绘制搭设构造及节点详图。2.脚手架搭设高度一般限定在45m 以下。高度在20m 以下，可同时四层作业；高度在35m 以下可同时三层作业；高度在45m 以下可同时两层作业。当降低施工荷载并缩小连墙杆的间距后，脚手架搭设高度可增至到60m 。3.当脚手架搭设高度超过60m 时，应进行设计计算，采纳分段搭设方法进行。其设计计算应经上级技术部门或总工审批。 （二）架体基础1.立杆基础应平整夯实。（1 ）搭设高度在25m 以下时，原土夯实，其上垫5cm 厚木板。（2 ）搭设高度在25~45m 时，原土夯实，其上铺15cm 厚道渣夯实，再铺木板或槽钢。（3 ）搭设高度超过45m 时，应对基础进行设计计算确定。2.底步门架下端纵横设置扫地杆，用于调整和减少门架的不均匀沉降。 （三）架体稳定1.门架的内外侧均应设交叉支撑，其尺寸应与门架间距相匹配，并与门架立杆锁牢。（1 ）连墙件的设置：架高45m 以下时，垂直≤6m ，每两层设一处，水平≤8m ；架高45~60m ，垂直≤4m （每层设一处），水平≤6m ，并应符合法律规范规定。（2 ）水平架的设置要求：架高45m 以下时，每两步门架设置一道；架高45~60m 时，水平架应每步门架设置一道。（当采纳挂扣式脚手板时，可不设置水平架）。2.连墙件的设置应按规定间距随脚手架搭设同步进行不得漏设。连墙件应采纳刚性作法，其承载力不小于10kN ，靠近门架横梁设置。脚手架转角处及一字型或非闭全的脚手架两端应增设连墙件。3.剪刀撑设置要求：（1 ）脚手架高超过20m ，应在脚手架外侧每隔4 步设置一道，并形成水平闭合圈。剪刀撑沿脚手架高度与脚手架同步搭设。（2 ）剪刀撑宽度为4~8m ，与地面夹角45°~60° 。（3 ）剪刀撑接长采纳搭接，搭接长度应≥50cm ，用两个扣件扣牢。4.脚手架搭设与主体高度相适应，一次搭设高度不应超过最上层连墙点二步以上（或自由高度≤4m ）。脚手架随搭设随校正垂直度，沿墙面纵向垂直偏差应≤H/600 ...
