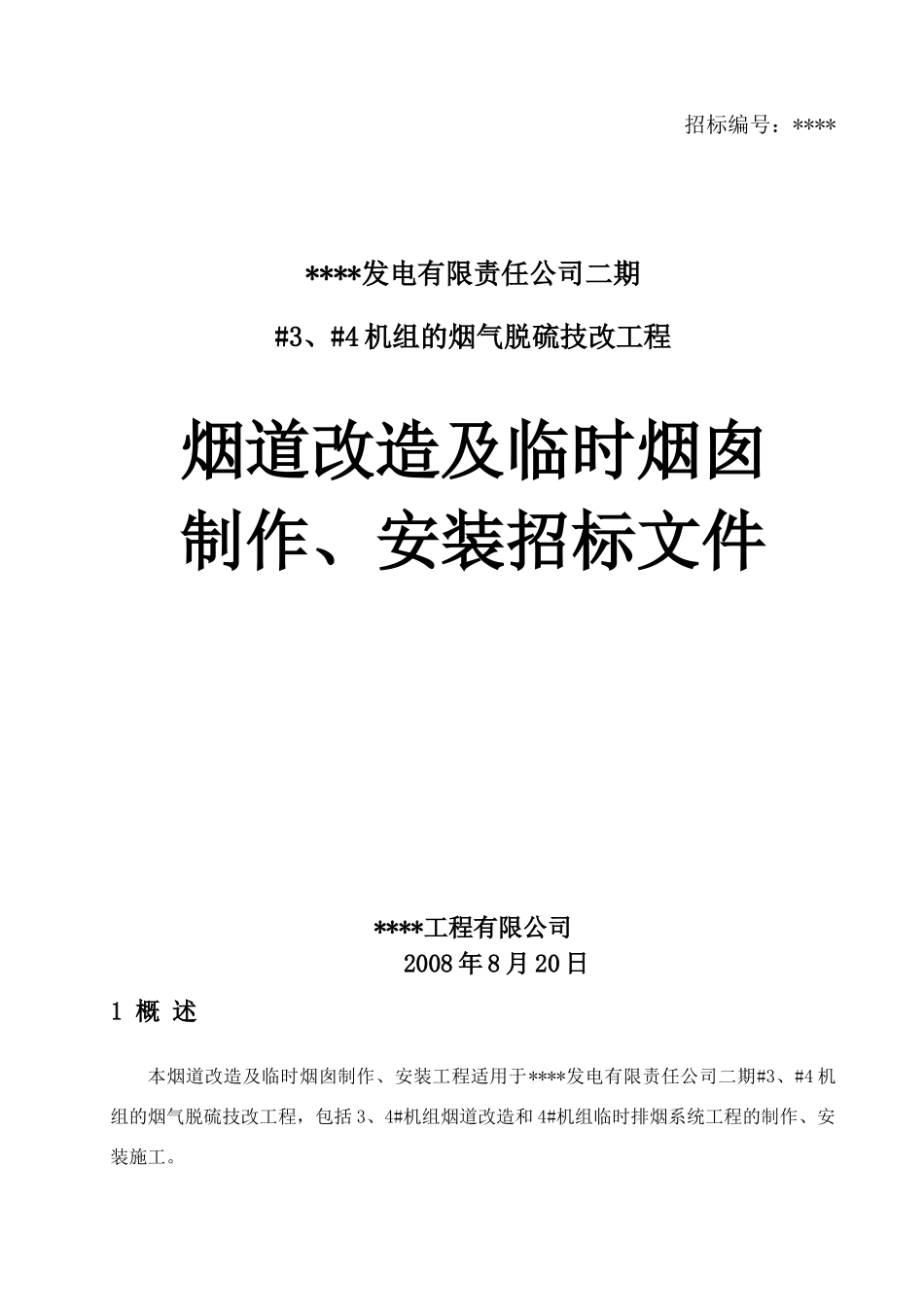

河北某公司烟道改造及临时烟囱制安工程招标文件

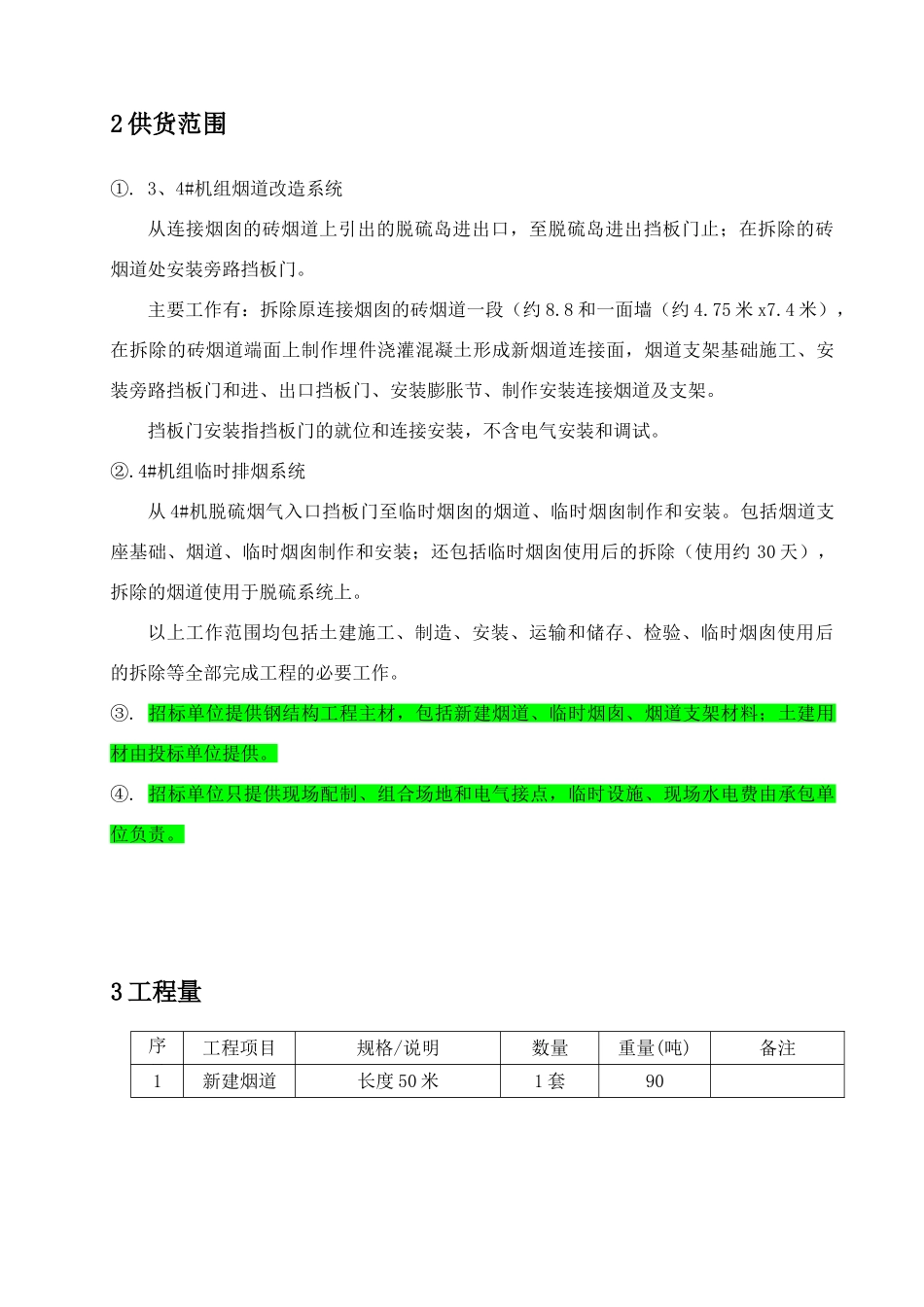

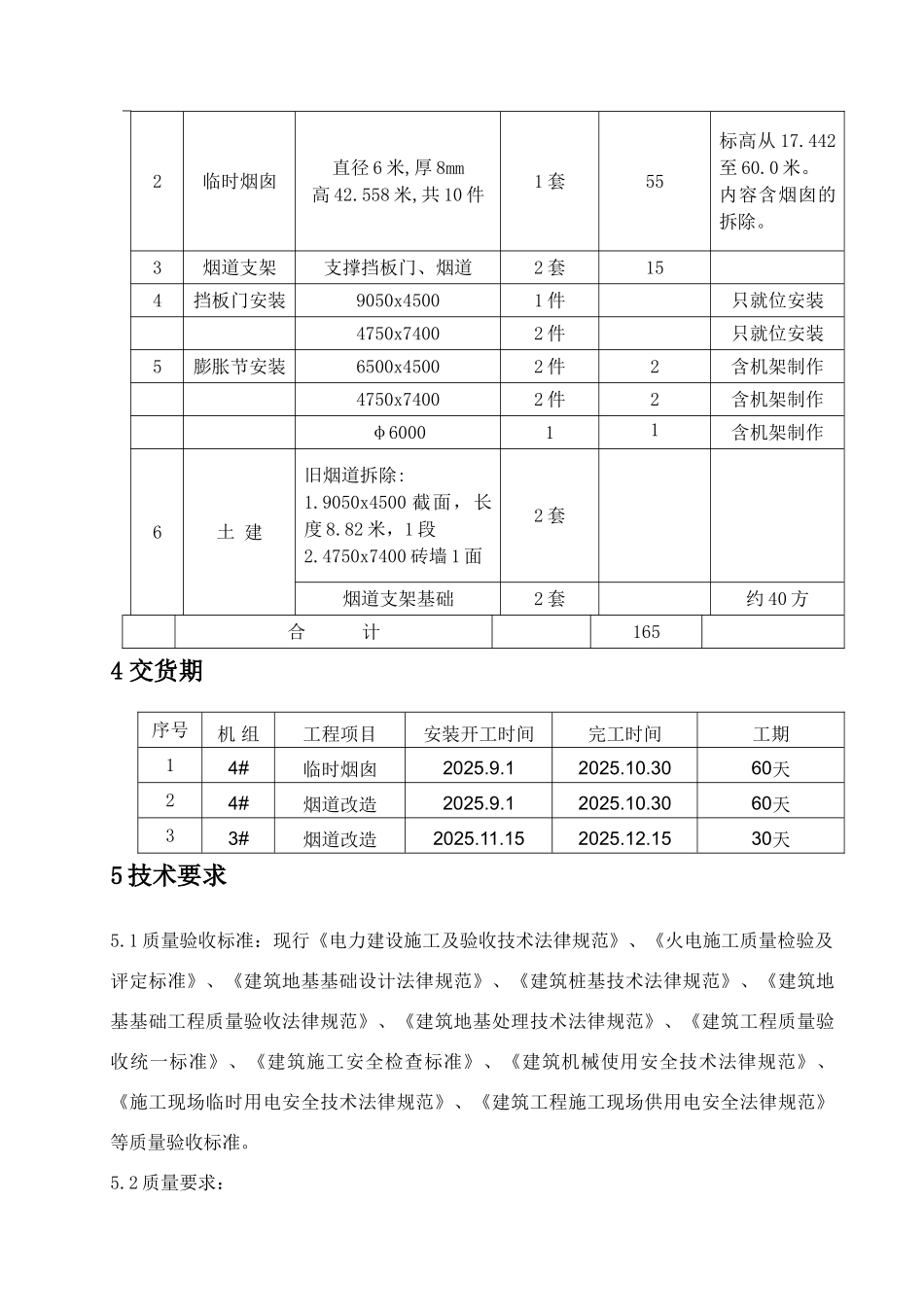

招标编号：********发电有限责任公司二期#3、#4 机组的烟气脱硫技改工程烟道改造及临时烟囱制作、安装招标文件****工程有限公司2008 年 8 月 20 日1 概 述本烟道改造及临时烟囱制作、安装工程适用于****发电有限责任公司二期#3、#4 机组的烟气脱硫技改工程，包括 3、4#机组烟道改造和 4#机组临时排烟系统工程的制作、安装施工。2 供货范围①. 3、4#机组烟道改造系统从连接烟囱的砖烟道上引出的脱硫岛进出口，至脱硫岛进出挡板门止；在拆除的砖烟道处安装旁路挡板门。主要工作有：拆除原连接烟囱的砖烟道一段（约 8.8 和一面墙（约 4.75 米 x7.4 米），在拆除的砖烟道端面上制作埋件浇灌混凝土形成新烟道连接面，烟道支架基础施工、安装旁路挡板门和进、出口挡板门、安装膨胀节、制作安装连接烟道及支架。挡板门安装指挡板门的就位和连接安装，不含电气安装和调试。②.4#机组临时排烟系统从 4#机脱硫烟气入口挡板门至临时烟囱的烟道、临时烟囱制作和安装。包括烟道支座基础、烟道、临时烟囱制作和安装；还包括临时烟囱使用后的拆除（使用约 30 天），拆除的烟道使用于脱硫系统上。以上工作范围均包括土建施工、制造、安装、运输和储存、检验、临时烟囱使用后的拆除等全部完成工程的必要工作。③. 招标单位提供钢结构工程主材，包括新建烟道、临时烟囱、烟道支架材料；土建用材由投标单位提供。④. 招标单位只提供现场配制、组合场地和电气接点，临时设施、现场水电费由承包单位负责。3 工程量序号工程项目规格/说明数量重量(吨)备注1新建烟道长度 50 米1 套902临时烟囱直径 6 米,厚 8mm高 42.558 米,共 10 件1 套55标高从 17.442至 60.0 米。内容含烟囱的拆除。3烟道支架支撑挡板门、烟道2 套154挡板门安装9050x45001 件只就位安装4750x74002 件只就位安装5膨胀节安装6500x45002 件2含机架制作4750x74002 件2含机架制作φ600011含机架制作6土 建旧烟道拆除:1.9050x4500 截面，长度 8.82 米，1 段2.4750x7400 砖墙 1 面2 套烟道支架基础2 套约 40 方合 计1654 交货期序号机 组工程项目安装开工时间完工时间工期14#临时烟囱2025.9.12025.10.3060天24#烟道改造2025.9.12025.10.3060天33#烟道改造2025.11.152025.12.1530天5 技术要求5.1 质量验收标准：现行《电力建设施工及验收技术法律规范》、《火电施工质量检验及评定标准》、《建筑地基基础设计法律规范》、《建筑桩基技术法律规范》...
