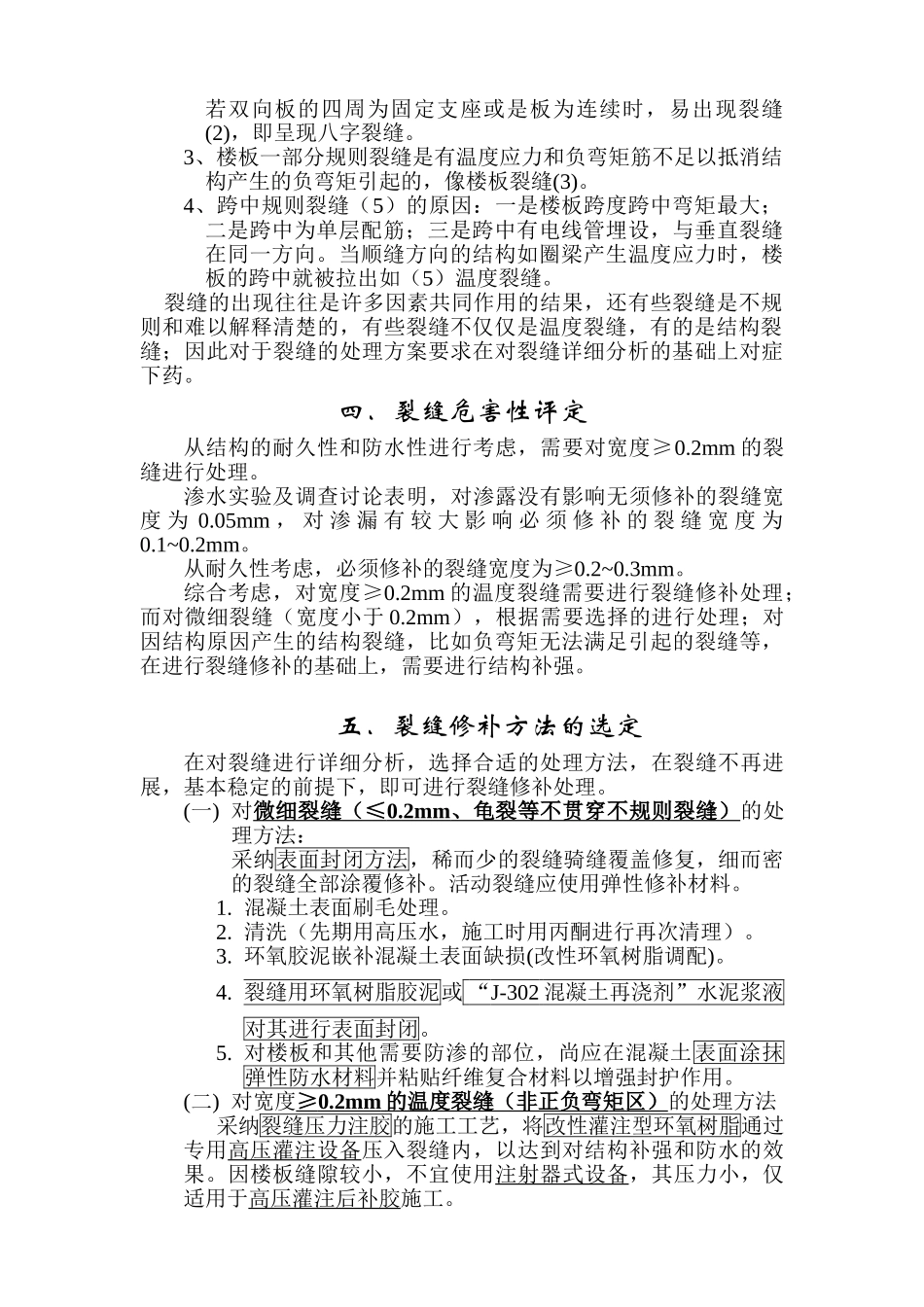

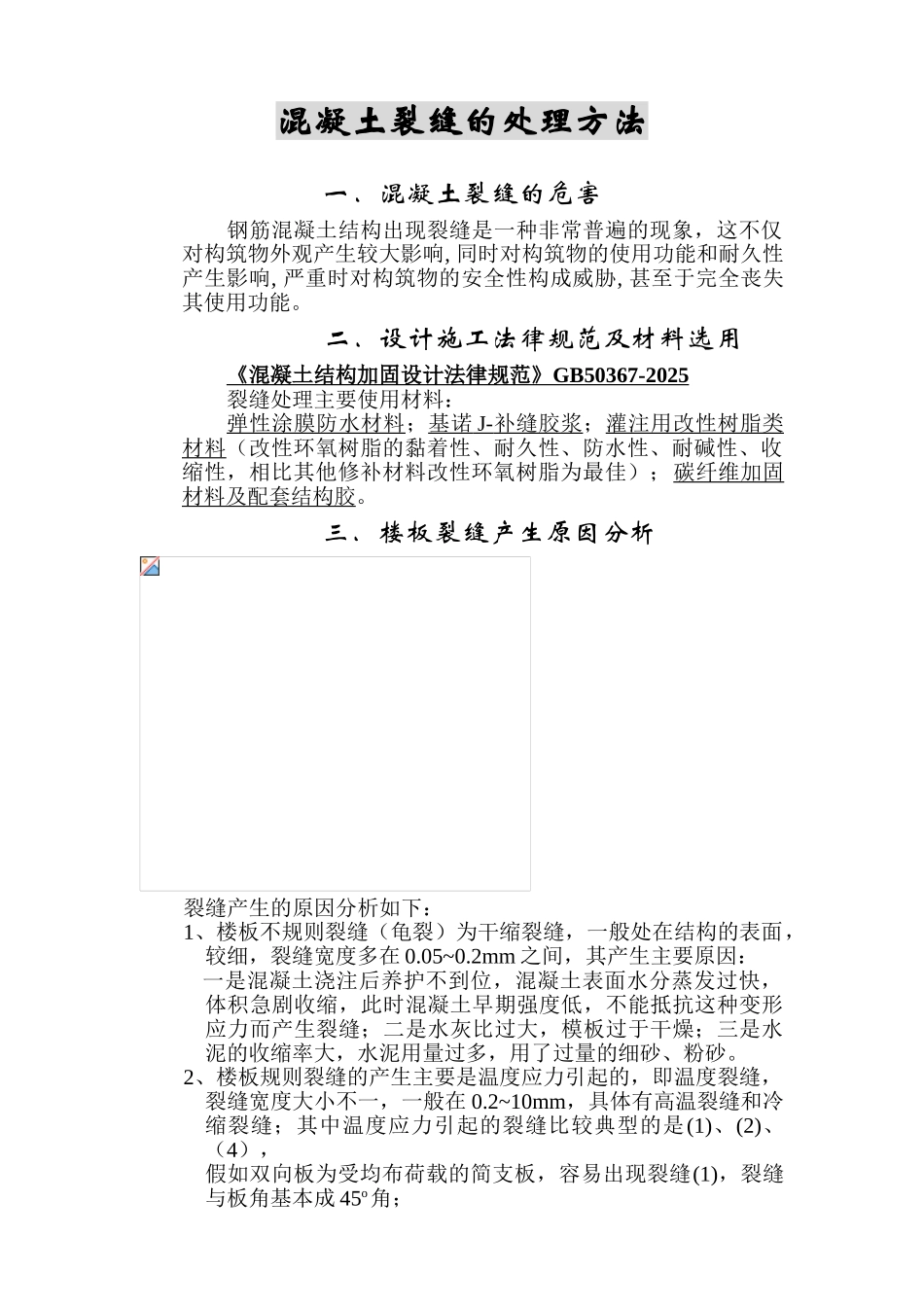

混凝土裂缝的处理方法一．混凝土裂缝的危害钢筋混凝土结构出现裂缝是一种非常普遍的现象，这不仅对构筑物外观产生较大影响, 同时对构筑物的使用功能和耐久性产生影响, 严重时对构筑物的安全性构成威胁, 甚至于完全丧失其使用功能。二．设计施工法律规范及材料选用《混凝土结构加固设计法律规范》 GB50367-2025 裂缝处理主要使用材料：弹性涂膜防水材料；基诺 J- 补缝胶浆 ；灌注用改性树脂类材料（改性环氧树脂的黏着性、耐久性、防水性、耐碱性、收缩性，相比其他修补材料改性环氧树脂为最佳）；碳纤维加固材料及配套结构胶。三．楼板裂缝产生原因分析裂缝产生的原因分析如下：1、楼板不规则裂缝（龟裂）为干缩裂缝，一般处在结构的表面，较细，裂缝宽度多在 0.05~0.2mm 之间，其产生主要原因： 一是混凝土浇注后养护不到位，混凝土表面水分蒸发过快，体积急剧收缩，此时混凝土早期强度低，不能抵抗这种变形应力而产生裂缝；二是水灰比过大，模板过于干燥；三是水泥的收缩率大，水泥用量过多，用了过量的细砂、粉砂。2、楼板规则裂缝的产生主要是温度应力引起的，即温度裂缝，裂缝宽度大小不一，一般在 0.2~10mm，具体有高温裂缝和冷缩裂缝；其中温度应力引起的裂缝比较典型的是(1)、(2)、（4），假如双向板为受均布荷载的简支板，容易出现裂缝(1)，裂缝与板角基本成 45o角；若双向板的四周为固定支座或是板为连续时，易出现裂缝(2)，即呈现八字裂缝。3、楼板一部分规则裂缝是有温度应力和负弯矩筋不足以抵消结构产生的负弯矩引起的，像楼板裂缝(3)。4、跨中规则裂缝（5）的原因：一是楼板跨度跨中弯矩最大；二是跨中为单层配筋；三是跨中有电线管埋设，与垂直裂缝在同一方向。当顺缝方向的结构如圈梁产生温度应力时，楼板的跨中就被拉出如（5）温度裂缝。 裂缝的出现往往是许多因素共同作用的结果，还有些裂缝是不规则和难以解释清楚的，有些裂缝不仅仅是温度裂缝，有的是结构裂缝；因此对于裂缝的处理方案要求在对裂缝详细分析的基础上对症下药。四．裂缝危害性评定从结构的耐久性和防水性进行考虑，需要对宽度≥0.2mm 的裂缝进行处理。渗水实验及调查讨论表明，对渗露没有影响无须修补的裂缝宽度 为 0.05mm ， 对 渗 漏 有 较 大 影 响 必 须 修 补 的 裂 缝 宽 度 为0.1~0.2mm。从耐久性考虑，必须修补的裂缝宽度为≥0.2~0.3mm。综合考虑，对宽度≥0.2mm 的温度裂缝需要进行裂缝修补处理；而对微细裂缝...
