砼裂缝成因及控制方法简介VIP专享

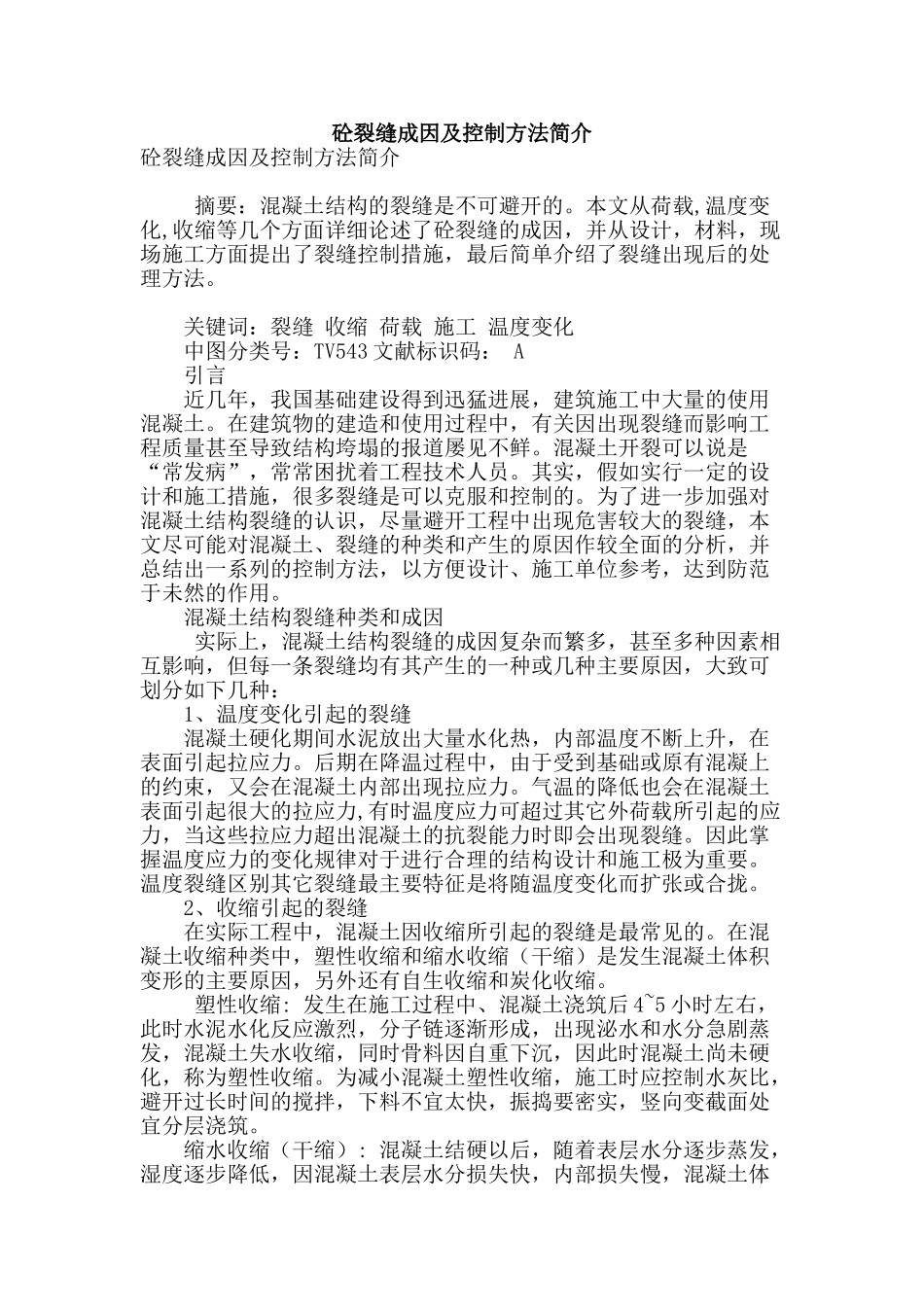

砼裂缝成因及控制方法简介砼裂缝成因及控制方法简介 摘要：混凝土结构的裂缝是不可避开的。本文从荷载,温度变化,收缩等几个方面详细论述了砼裂缝的成因，并从设计，材料，现场施工方面提出了裂缝控制措施，最后简单介绍了裂缝出现后的处理方法。 关键词：裂缝 收缩 荷载 施工 温度变化 中图分类号：TV543 文献标识码： A 引言 近几年，我国基础建设得到迅猛进展，建筑施工中大量的使用混凝土。在建筑物的建造和使用过程中，有关因出现裂缝而影响工程质量甚至导致结构垮塌的报道屡见不鲜。混凝土开裂可以说是“常发病”，常常困扰着工程技术人员。其实，假如实行一定的设计和施工措施，很多裂缝是可以克服和控制的。为了进一步加强对混凝土结构裂缝的认识，尽量避开工程中出现危害较大的裂缝，本文尽可能对混凝土、裂缝的种类和产生的原因作较全面的分析，并总结出一系列的控制方法，以方便设计、施工单位参考，达到防范于未然的作用。 混凝土结构裂缝种类和成因 实际上，混凝土结构裂缝的成因复杂而繁多，甚至多种因素相互影响，但每一条裂缝均有其产生的一种或几种主要原因，大致可划分如下几种： 1、温度变化引起的裂缝 混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。后期在降温过程中，由于受到基础或原有混凝上的约束，又会在混凝土内部出现拉应力。气温的降低也会在混凝土表面引起很大的拉应力,有时温度应力可超过其它外荷载所引起的应力，当这些拉应力超出混凝土的抗裂能力时即会出现裂缝。因此掌握温度应力的变化规律对于进行合理的结构设计和施工极为重要。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 2、收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。 塑性收缩: 发生在施工过程中、混凝土浇筑后 4~5 小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。为减小混凝土塑性收缩，施工时应控制水灰比，避开过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。 缩水收缩（干缩）: 混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，因混凝土表层水分损失快，内部损失慢，混凝土体积减小，当表面混凝土承受拉力...
