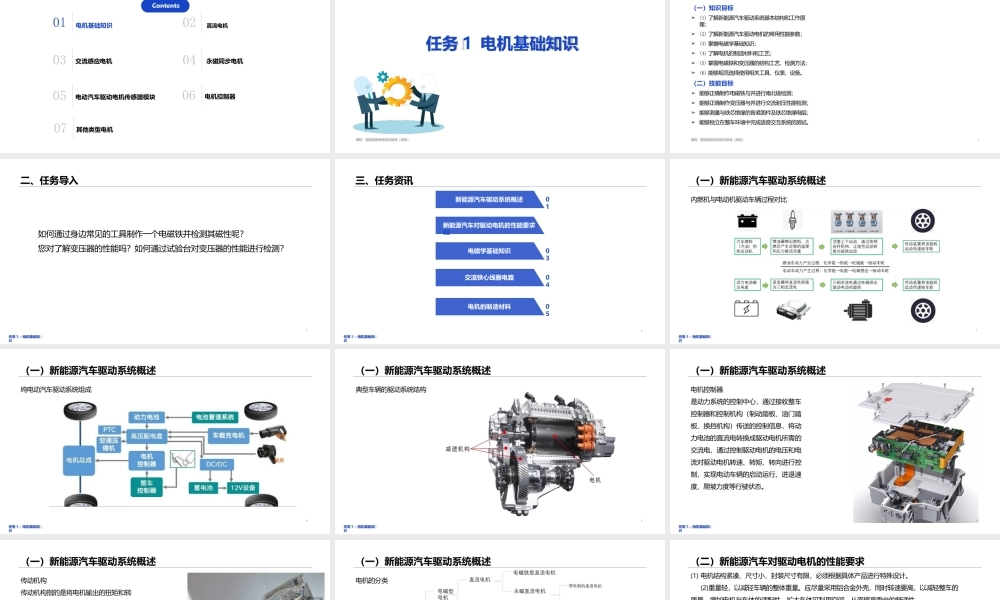

新能源汽车驱动电机与控制系统Contents0102电机基础知识直流电机交流感应电机0304永磁同步电机05电动汽车驱动电机传感器模块06电机控制器07其他类型电机任务 1 电机基础知识课程：智能座舱系统测试装调（高级）一、课堂目标课程：智能座舱系统测试装调（高级）4（一）知识目标➢ (1) 了解新能源汽车驱动系统基本结构和工作原理；➢ (2) 了解新能源汽车驱动电机的常用性能参数；➢ (3) 掌握电磁学基础知识；➢ (4) 了解电机的制造材料和工艺；➢ (5) 掌握电磁铁和变压器的结构工艺、检测方法；➢ (6) 能够规范选择使用相关工具、仪表、设备。（二）技能目标➢ 能够正确制作电磁铁与并进行南北极检测；➢ 能够正确制作变压器与并进行交流耐压性能检测；➢ 能够测量与铁芯绝缘的各紧固件及铁芯绝缘电阻；➢ 能够独立在整车环境中完成语音交互系统的测试。二、任务导入如何通过身边常见的工具制作一个电磁铁并检测其磁性呢？您对了解变压器的性能吗？如何通过试验台对变压器的性能进行检测？5任务 1 ：电机基础知识三、任务资讯新能源汽车驱动系统概述01新能源汽车对驱动电机的性能要求02电磁学基础知识03交流铁心线圈电路04电机的制造材料056任务 1 ：电机基础知识（一）新能源汽车驱动系统概述内燃机与电动机驱动车辆过程对比7任务 1 ：电机基础知识（一）新能源汽车驱动系统概述纯电动汽车驱动系统组成8任务 1 ：电机基础知识（一）新能源汽车驱动系统概述典型车辆的驱动系统结构9任务 1 ：电机基础知识（一）新能源汽车驱动系统概述电机控制器是动力系统的控制中心，通过接收整车控制器和控制机构（制动踏板、油门踏板、换挡机构）传送的控制信息，将动力电池的直流电转换成驱动电机所需的交流电，通过控制驱动电机的电压和电流对驱动电机转速、转矩、转向进行控制，实现电动车辆的启动运行、进退速度、爬坡力度等行驶状态。10任务 1 ：电机基础知识（一）新能源汽车驱动系统概述传动机构传动机构指的是将电机输出的扭矩和转速传递到汽车的主轴上，从而驱动汽车行驶的机构，主要包含减速器和差速器的两个部件。11任务 1 ：电机基础知识（一）新能源汽车驱动系统概述电机的分类12任务 1 ：电机基础知识（二）新能源汽车对驱动电机的性能要求(1) 电机结构紧凑、尺寸小，封装尺寸有限，必须根据具体产品进行特殊设计。(2)重量轻，以减轻车辆的整体重量。应尽量采用铝合金外壳，同时转速要高，以减轻整车的质量，增...
