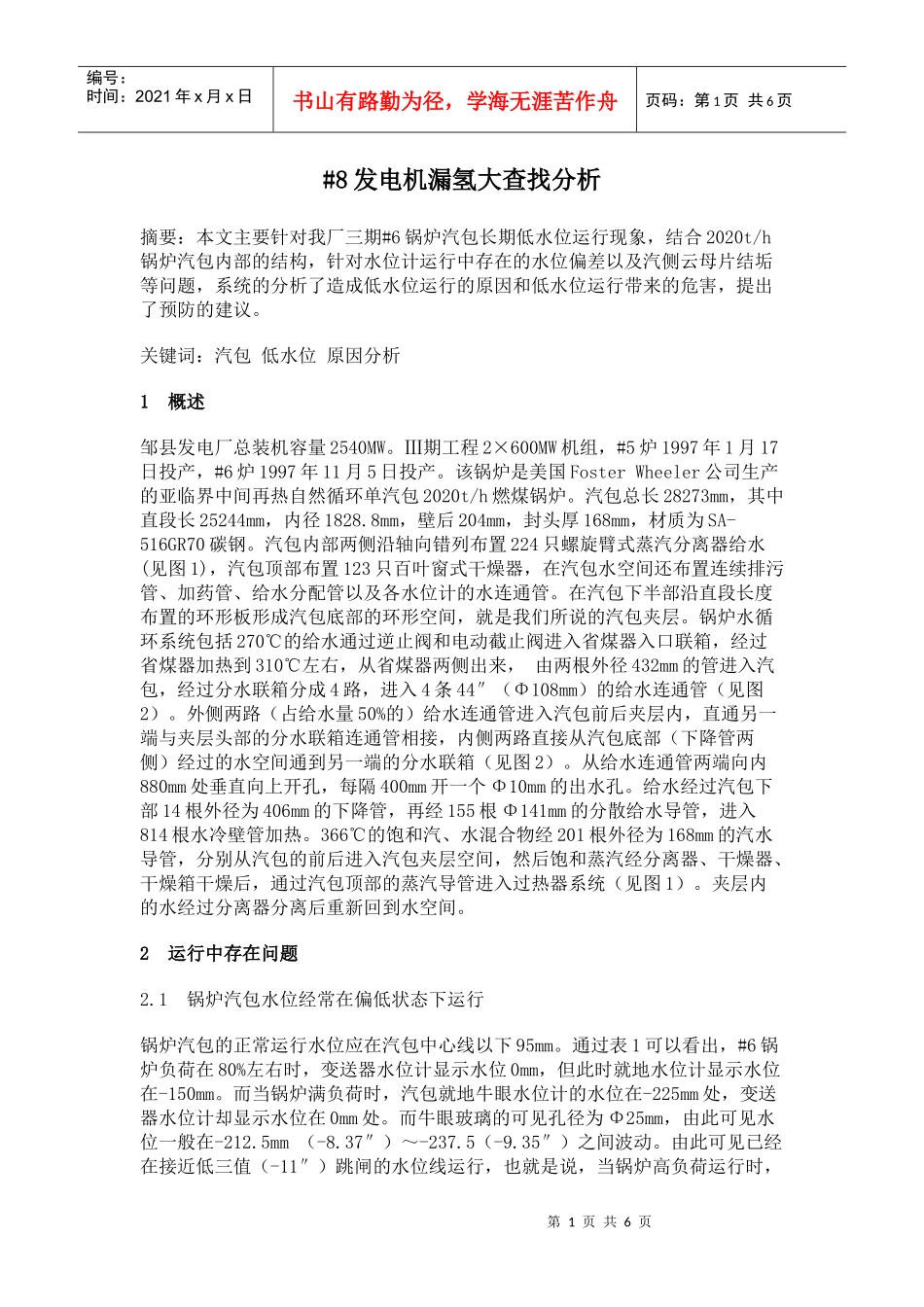

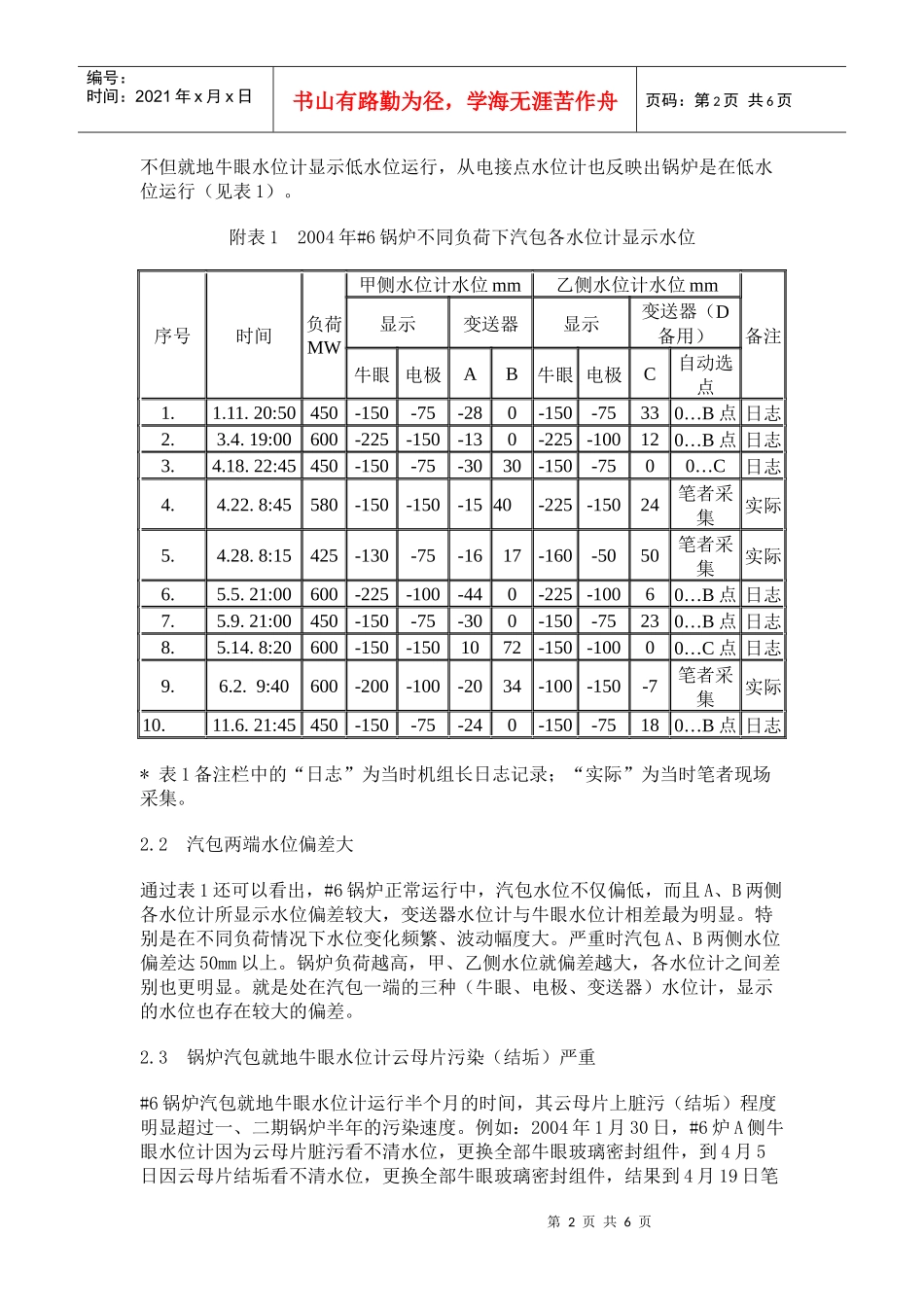

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页#8发电机漏氢大查找分析摘要：本文主要针对我厂三期#6锅炉汽包长期低水位运行现象，结合2020t/h锅炉汽包内部的结构，针对水位计运行中存在的水位偏差以及汽侧云母片结垢等问题，系统的分析了造成低水位运行的原因和低水位运行带来的危害，提出了预防的建议。关键词：汽包低水位原因分析1概述邹县发电厂总装机容量2540MW。Ⅲ期工程2×600MW机组，#5炉1997年1月17日投产，#6炉1997年11月5日投产。该锅炉是美国FosterWheeler公司生产的亚临界中间再热自然循环单汽包2020t/h燃煤锅炉。汽包总长28273mm，其中直段长25244mm，内径1828.8mm，壁后204mm，封头厚168mm，材质为SA-516GR70碳钢。汽包内部两侧沿轴向错列布置224只螺旋臂式蒸汽分离器给水(见图1)，汽包顶部布置123只百叶窗式干燥器，在汽包水空间还布置连续排污管、加药管、给水分配管以及各水位计的水连通管。在汽包下半部沿直段长度布置的环形板形成汽包底部的环形空间，就是我们所说的汽包夹层。锅炉水循环系统包括270℃的给水通过逆止阀和电动截止阀进入省煤器入口联箱，经过省煤器加热到310℃左右，从省煤器两侧出来，由两根外径432mm的管进入汽包，经过分水联箱分成4路，进入4条44″（Φ108mm）的给水连通管（见图2）。外侧两路（占给水量50%的）给水连通管进入汽包前后夹层内，直通另一端与夹层头部的分水联箱连通管相接，内侧两路直接从汽包底部（下降管两侧）经过的水空间通到另一端的分水联箱（见图2）。从给水连通管两端向内880mm处垂直向上开孔，每隔400mm开一个Φ10mm的出水孔。给水经过汽包下部14根外径为406mm的下降管，再经155根Φ141mm的分散给水导管，进入814根水冷壁管加热。366℃的饱和汽、水混合物经201根外径为168mm的汽水导管，分别从汽包的前后进入汽包夹层空间，然后饱和蒸汽经分离器、干燥器、干燥箱干燥后，通过汽包顶部的蒸汽导管进入过热器系统（见图1）。夹层内的水经过分离器分离后重新回到水空间。2运行中存在问题2.1锅炉汽包水位经常在偏低状态下运行锅炉汽包的正常运行水位应在汽包中心线以下95mm。通过表1可以看出，#6锅炉负荷在80%左右时，变送器水位计显示水位0mm，但此时就地水位计显示水位在-150mm。而当锅炉满负荷时，汽包就地牛眼水位计的水位在-225mm处，变送器水位计却显示水位在0mm处。而牛眼玻璃的可见孔径为Φ25mm，由此可见水位一般在-212.5mm（-8.37″）～-237.5（-9.35″）之间波动。由此可见已经在接近低三值（-11″）跳闸的水位线运行，也就是说，当锅炉高负荷运行时，第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页不但就地牛眼水位计显示低水位运行，从电接点水位计也反映出锅炉是在低水位运行（见表1）。附表12004年#6锅炉不同负荷下汽包各水位计显示水位序号时间负荷MW甲侧水位计水位mm乙侧水位计水位mm备注显示变送器显示变送器（D备用）牛眼电极AB牛眼电极C自动选点1.1.11.20:50450-150-75-280-150-75330…B点日志2.3.4.19:00600-225-150-130-225-100120…B点日志3.4.18.22:45450-150-75-3030-150-7500…C日志4.4.22.8:45580-150-150-1540-225-15024笔者采集实际5.4.28.8:15425-130-75-1617-160-5050笔者采集实际6.5.5.21:00600-225-100-440-225-10060…B点日志7.5.9.21:00450-150-75-300-150-75230…B点日志8.5.14.8:20600-150-1501072-150-10000…C点日志9.6.2.9:40600-200-100-2034-100-150-7笔者采集实际10.11.6.21:45450-150-75-240-150-75180…B点日志*表1备注栏中的“日志”为当时机组长日志记录；“实际”为当时笔者现场采集。2.2汽包两端水位偏差大通过表1还可以看出，#6锅炉正常运行中，汽包水位不仅偏低，而且A、B两侧各水位计所显示水位偏差较大，变送器水位计与牛眼水位计相差最为明显。特别是在不同负荷情况下水位变化频繁、波动幅度大。严重时汽包A、B两侧水位偏差达50mm以上。锅炉负荷越高，甲、乙侧水位就偏差越大，各水位计之间差别也更明显。就是处在汽包一端的三种（牛眼、电极、变送器）水位计，显示的水位也...
