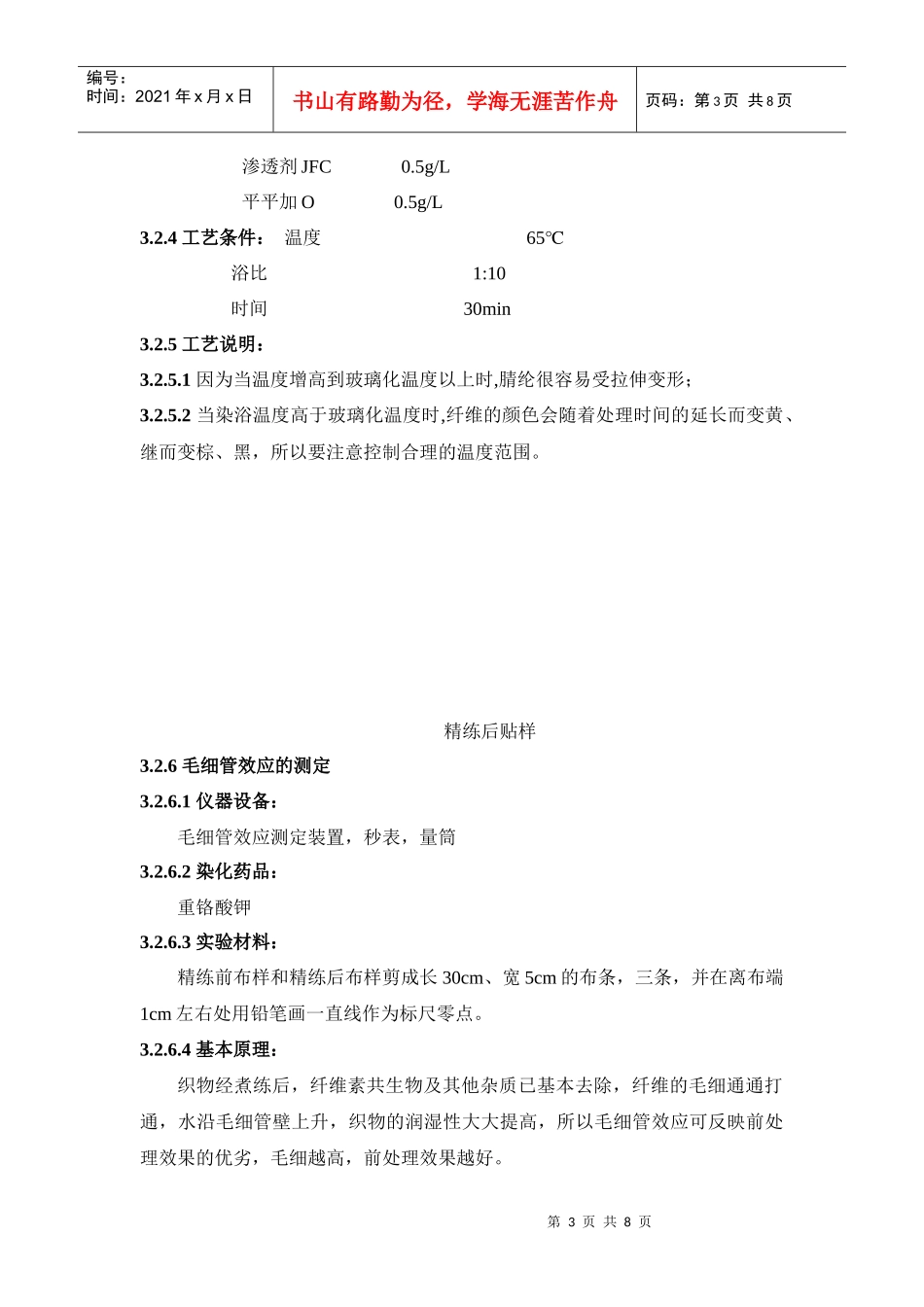

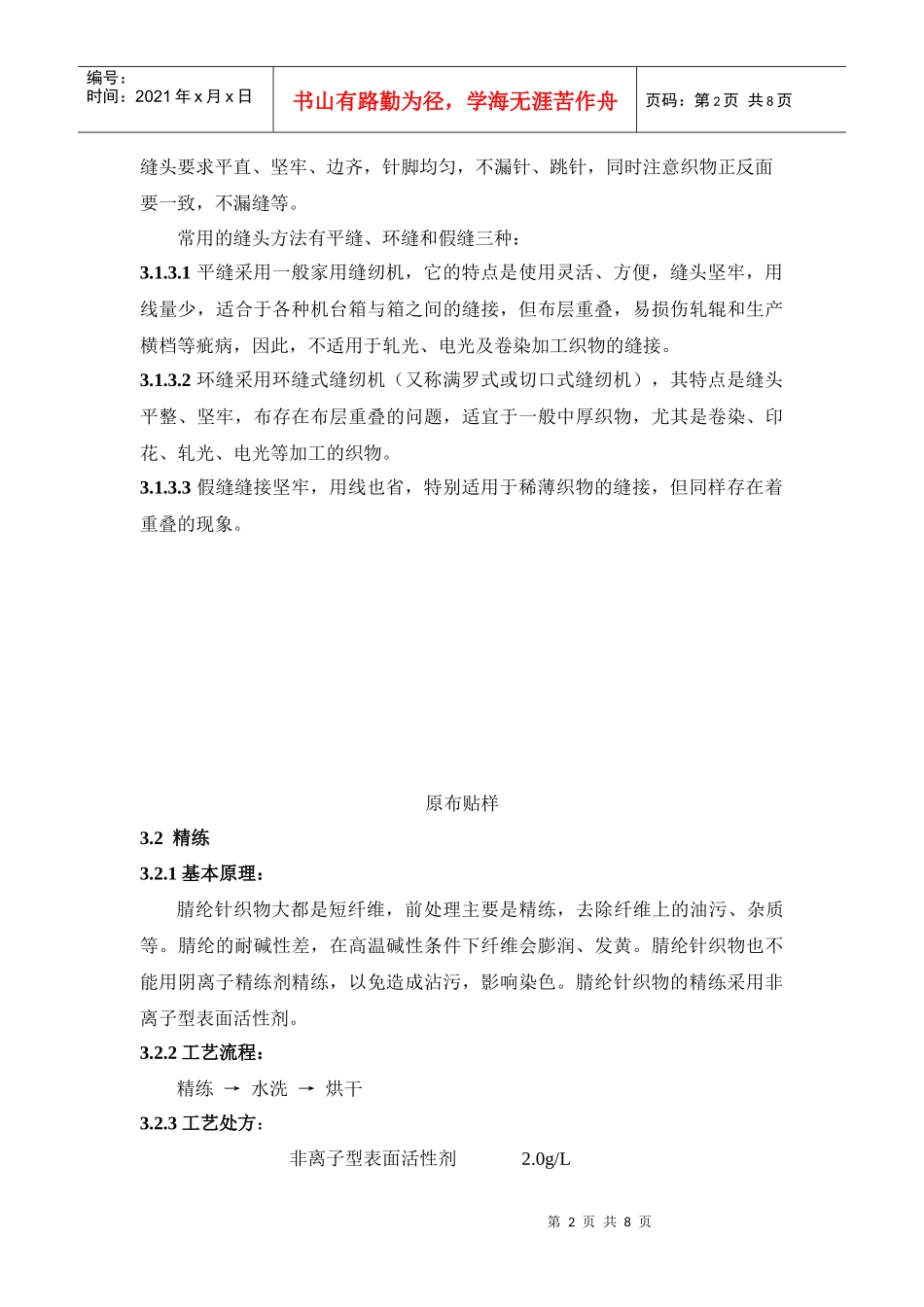

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页腈纶针织物产品设计1腈纶针织物特点：腈纶(PAN)是我国市场上聚丙烯腈纤维的商品名称。腈纶针织物手感柔软，质轻保暖，弹性较好，许多性能极似羊毛纤维，故被称为“合成羊毛”，现已成为我国重要的仿毛缩织材料，用途十分广泛，如制成腈纶衫，球衣裤以及毯类等。防霉、防蛀，并有非常优越的耐光性、耐辐射性和染色性，吸湿性好，但耐磨性较差。2工艺流程：准备→精炼→染色→柔软整理→轧光整理→成品检验与包装3工艺内容：3.1原布准备纺织厂织好的布称为原布或坯布，原布准备是练漂加工的第一道工序。它包括原布检验，配缸和缝头。3.1.1坯布规格门幅：82cm纱支支数：20s密度：62针/inch3.1.2原布检验3.1.2.1目的：加强质量管理，发现问题能及时采取措施，促进坯布厂进一步改进产品质量。3.1.2.2内容：主要包括物理指标和外观疵点的检验。物理指标检验包括原布的长度、幅宽、经纬纱的规格和密度、强力等。外观疵点检验主要是检验纺织过程中所形成的疵病，如缺经、断纱、跳纱、棉结、筘路、破洞、油污渍等，另外，还检查有无铜、铁片等杂物夹入织物。3.1.3缝头：缝头是将翻好的布匹用缝纫机连接起来，以适应印染生产连续加工的要求。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页缝头要求平直、坚牢、边齐，针脚均匀，不漏针、跳针，同时注意织物正反面要一致，不漏缝等。常用的缝头方法有平缝、环缝和假缝三种：3.1.3.1平缝采用一般家用缝纫机，它的特点是使用灵活、方便，缝头坚牢，用线量少，适合于各种机台箱与箱之间的缝接，但布层重叠，易损伤轧辊和生产横档等疵病，因此，不适用于轧光、电光及卷染加工织物的缝接。3.1.3.2环缝采用环缝式缝纫机（又称满罗式或切口式缝纫机），其特点是缝头平整、坚牢，布存在布层重叠的问题，适宜于一般中厚织物，尤其是卷染、印花、轧光、电光等加工的织物。3.1.3.3假缝缝接坚牢，用线也省，特别适用于稀薄织物的缝接，但同样存在着重叠的现象。原布贴样3.2精练3.2.1基本原理：腈纶针织物大都是短纤维，前处理主要是精练，去除纤维上的油污、杂质等。腈纶的耐碱性差，在高温碱性条件下纤维会膨润、发黄。腈纶针织物也不能用阴离子精练剂精练，以免造成沾污，影响染色。腈纶针织物的精练采用非离子型表面活性剂。3.2.2工艺流程：精练→水洗→烘干3.2.3工艺处方：非离子型表面活性剂2.0g/L第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页渗透剂JFC0.5g/L平平加O0.5g/L3.2.4工艺条件：温度65℃浴比1:10时间30min3.2.5工艺说明：3.2.5.1因为当温度增高到玻璃化温度以上时,腈纶很容易受拉伸变形；3.2.5.2当染浴温度高于玻璃化温度时,纤维的颜色会随着处理时间的延长而变黄、继而变棕、黑，所以要注意控制合理的温度范围。精练后贴样3.2.6毛细管效应的测定3.2.6.1仪器设备：毛细管效应测定装置，秒表，量筒3.2.6.2染化药品：重铬酸钾3.2.6.3实验材料：精练前布样和精练后布样剪成长30cm、宽5cm的布条，三条，并在离布端1cm左右处用铅笔画一直线作为标尺零点。3.2.6.4基本原理：织物经煮练后，纤维素共生物及其他杂质已基本去除，纤维的毛细通通打通，水沿毛细管壁上升，织物的润湿性大大提高，所以毛细管效应可反映前处理效果的优劣，毛细越高，前处理效果越好。第4页共8页第3页共8页试样编号实验结果编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3.2.6.5操作方法（以一定时间内液体上升的高度cm表示）：（1）将毛细管效应测定装置安装好并调整水平；（2）在底座盘上放上盛液槽，槽内加入约2000ml5g/L重铬酸钾溶液；（3）调节液面与标尺读数零点对齐，然后升高横架，把试样布条上端夹在夹子上固定，使其下端的铅笔线正好与标尺零点对齐，将横架连同标尺及试样一起下降，直到标尺零点与水平面接触为止；（4）分别记录经5min和30min时液体沿布条上升的高度，如液体上升的高度参差不齐，应读取最低值，平行测试两次，取其平均值。123平均...
