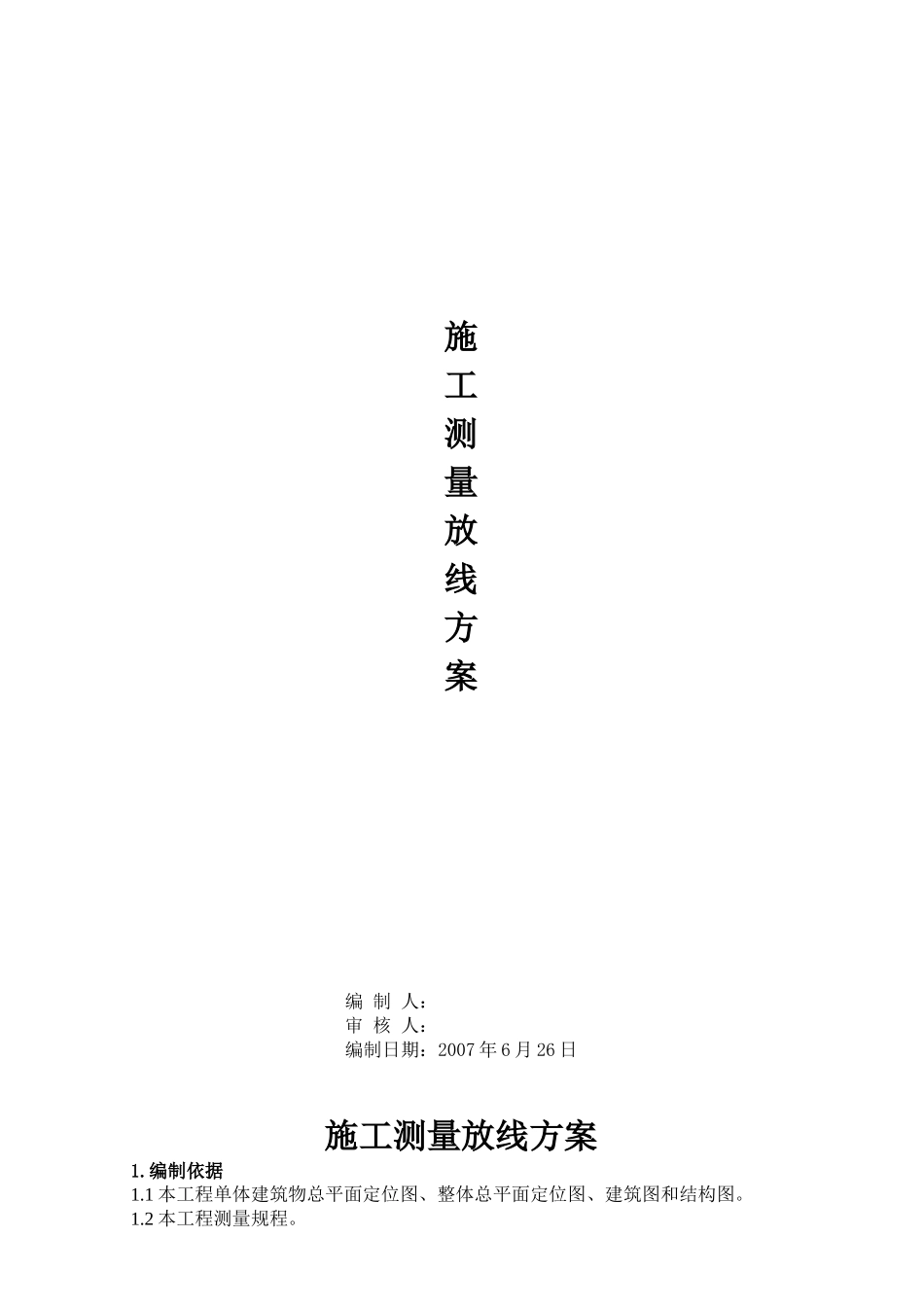

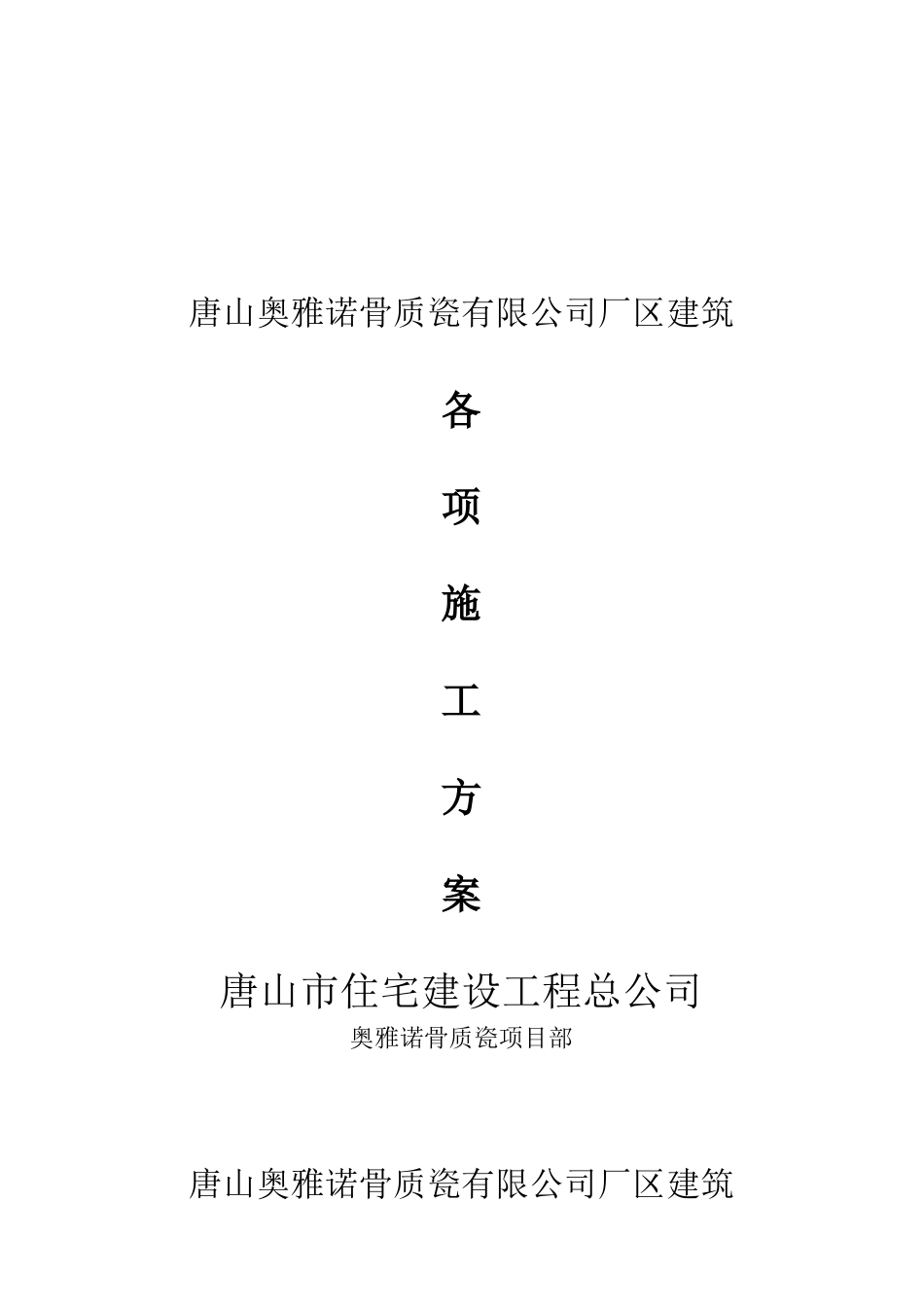

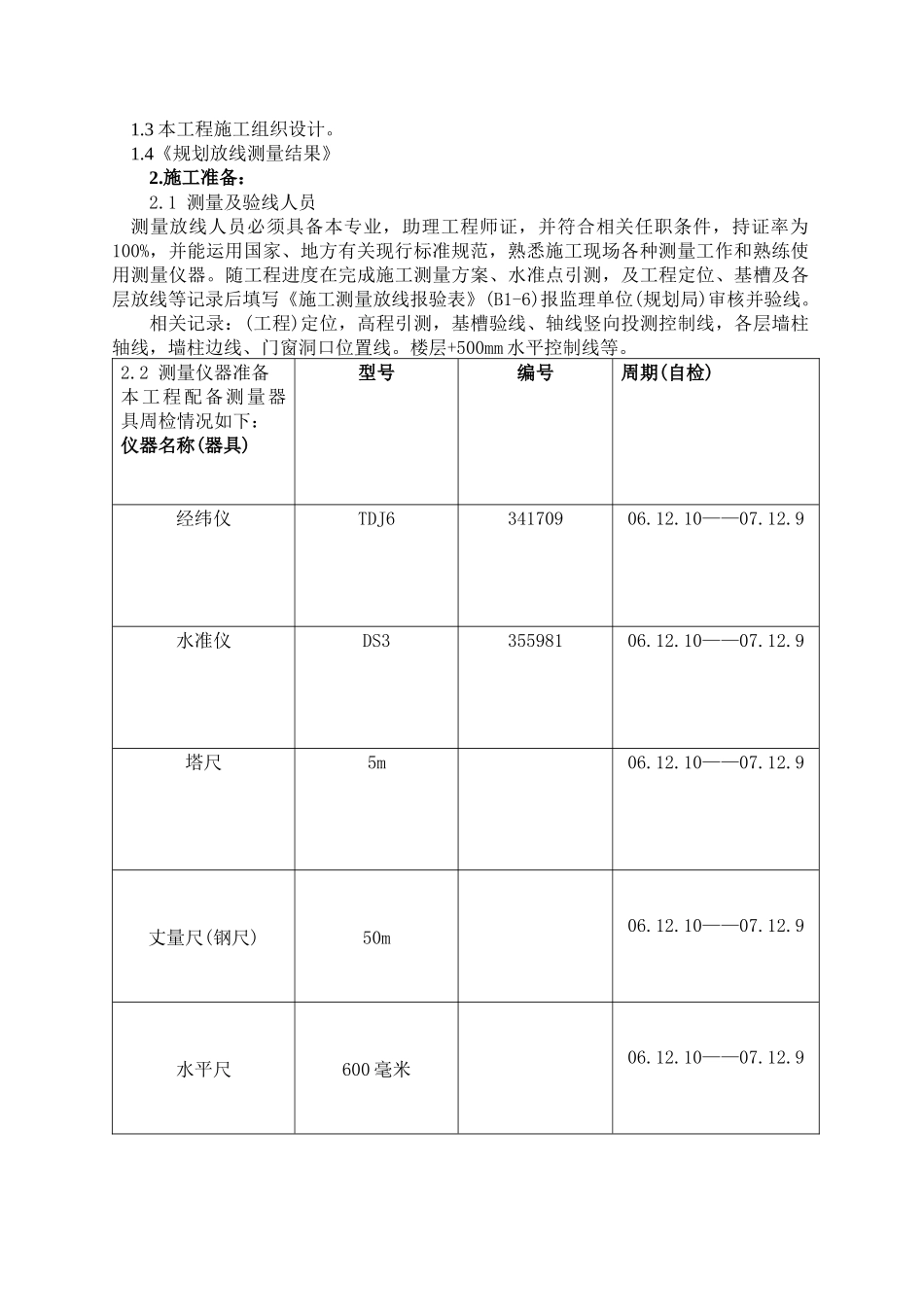

唐山奥雅诺骨质瓷有限公司厂区建筑各项施工方案唐山市住宅建设工程总公司奥雅诺骨质瓷项目部唐山奥雅诺骨质瓷有限公司厂区建筑施工测量放线方案编制人：审核人：编制日期：2007年6月26日施工测量放线方案1.编制依据1.1本工程单体建筑物总平面定位图、整体总平面定位图、建筑图和结构图。1.2本工程测量规程。1.3本工程施工组织设计。1.4《规划放线测量结果》2.施工准备：2.1测量及验线人员测量放线人员必须具备本专业，助理工程师证，并符合相关任职条件，持证率为100%，并能运用国家、地方有关现行标准规范，熟悉施工现场各种测量工作和熟练使用测量仪器。随工程进度在完成施工测量方案、水准点引测，及工程定位、基槽及各层放线等记录后填写《施工测量放线报验表》(B1-6)报监理单位(规划局)审核并验线。相关记录：(工程)定位，高程引测，基槽验线、轴线竖向投测控制线，各层墙柱轴线，墙柱边线、门窗洞口位置线。楼层+500mm水平控制线等。2.2测量仪器准备本工程配备测量器具周检情况如下：仪器名称(器具)型号编号周期(自检)经纬仪TDJ634170906.12.10——07.12.9水准仪DS335598106.12.10——07.12.9塔尺5m06.12.10——07.12.9丈量尺(钢尺)50m06.12.10——07.12.9水平尺600毫米06.12.10——07.12.9工程检测尺2m06.12.10——07.12.9测量仪器管理：严格执行公司《管理手册》、《检验测量和试验设备控制程序》及本方案，根据本工程测量性质、特点及工程任务，选择适当的测量仪器，保证测量不确定度已知，测量精度、允许偏差均在规定范围之内，仪器均在检测周期内，校准状态标识明确，有相关自检、保养记录。仪器的使用、维护和保养有专人负责，过程严格依照按公司《管理手册》执行。2.3图纸准备认真审核总图、单体图、建筑图和结构图等各个细部尺寸和总体尺寸是否相符，坐标数值是否一致，坐标计算值和轴线设计尺寸是否一致，发现问题及时向建设单位提出。2.4现场准备：本工程场地已于进场前平整，具备“四通一平”条件。对照建设单位提供的测量成果，结合有关人员找准坐标和高程准点，并认真做好标记和保护。3.各部位测量3.1建筑物定位根据市规划局有关规定，由专业测量公司根据施工现场实际情况和规划局确定的建筑物位置（坐标），在规划局给定红线桩位（坐标）检测合格后，利用全球定位系统GPRS和全站仪，进行建筑物矩形网点观测定位。定位桩作混凝土台加以保护，请甲方报规划局验线。按照附表进行定位测设。3.2轴线引桩施测：在建筑物定位桩经规划局验线合格后用经纬仪、100米和50米钢尺、线坠、墨斗等工具，分别测设出角轴的轴线引桩和内控桩，并准确测量和记录轴线引桩距轴线交点的距离和内控桩至主轴线的距离。在新建建筑物周围原有场区围墙上弹出立墨线，与轴线引桩周围做的混凝土台一道，共同作为保护轴线位置的措施。在基础施工阶段，轴线引桩和内控桩必须全程保护。用100＊200＊0.5镀锌铁板做好轴线标签，以便识别。3.3高程点布设根据规划图上给定的永久水准点高程数值，参照施工图上给定的±0.000绝对高程值，在原有场区围护墙体上测设±0.000标高点，经两点闭和测验，其闭和差小于5mm，合格后作为控制施工全过程高程的依据。3.4基槽开挖测设本工程场地较为狭窄，而且地势高低差大，必须采用大开挖。根据基础施工特点，基槽下口四周控制线距垫层外边0.3米，上口四周按系数1：0.45进行放坡。按照此要求开始土方开挖和边坡施工。3.5±0.000以下测设方法。3.5.1土方施工过程中结束后，测量工及时跟线，用以控制各部位开挖的尺寸和深度达到设计要求和施工规范。3.5.2当基础垫层施工浇筑完成后，将轴线投测至垫层上表面，校正合格后确定其他各道轴线和细部尺寸，弹出基础边线、上口线，柱位置线。3.5.3基础底板筋、基础柱筋隐检合格后，在柱筋上抄测-1.00和＋－0.00标高点，用以控制各部位砼的浇筑标高。3.6±0.000以上标高引测和竖向轴线投测。3.6.1标高传递。本工程±0.000以上标高传递，主要沿外围框架柱向上进行竖向传递。每个施工段设3个引测基点，先用水准仪根据统一的±0.000水平线在引测基点外准确测出相同的起始标高线（+500）。用钢尺沿竖直方向，向上量至施工层，定...
