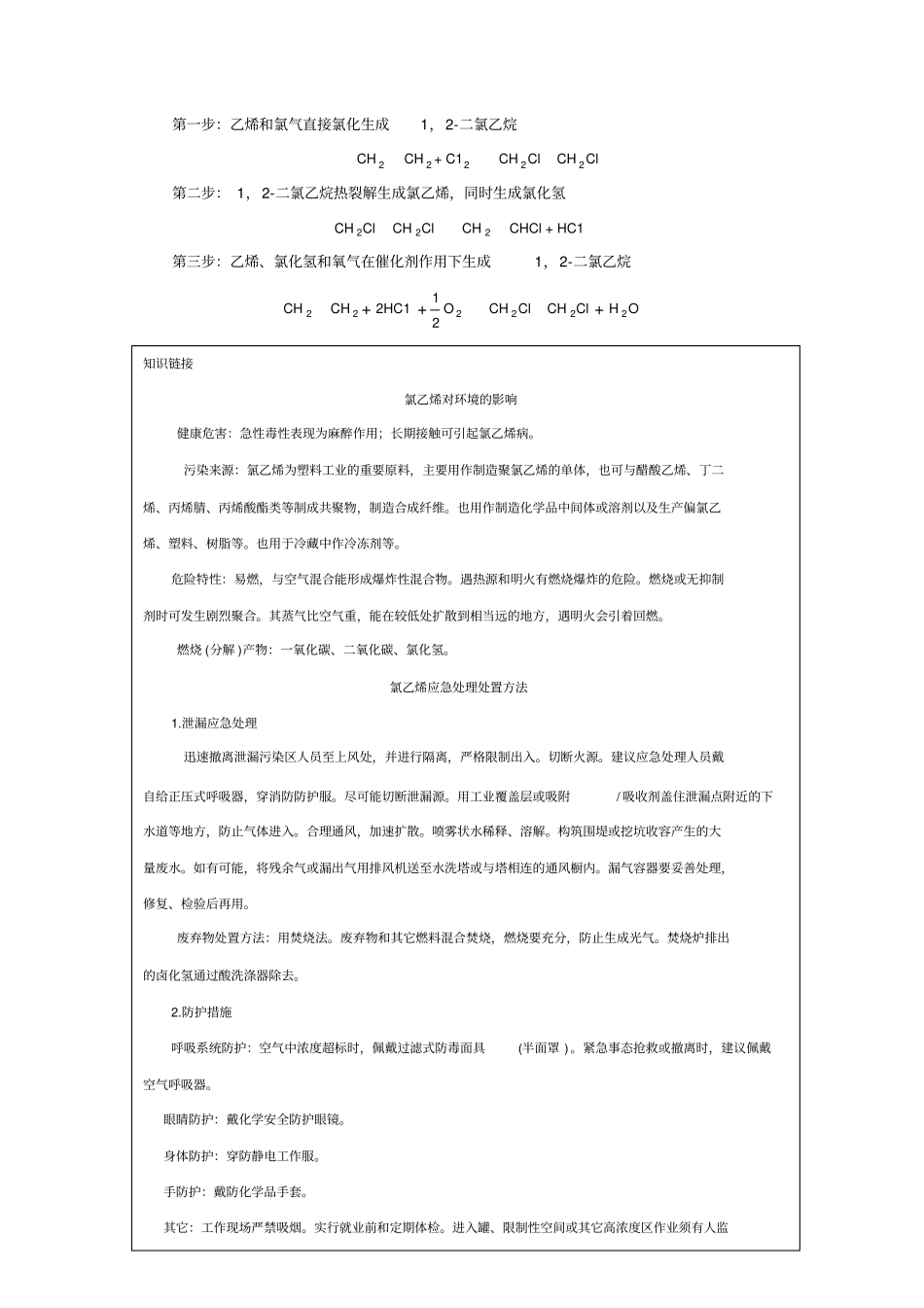

知识目标了解氯乙烯产品规格、性质、用途和工业生产方法了解氯乙烯生产中主要设备结构、控制方法及三废治理、安全卫生防护理解氯乙烯生产过程的原理及工艺参数条件分析方法掌握氯乙烯生产工艺过程分析及工艺流程图的阅读分析能力目标能够进行氯乙烯生产工艺条件的分析、判断和选择能阅读氯乙烯生产设备布置图和主要设备装配图第十二章氯乙烯生产技术第一节概述一、氯乙烯的性质、产品规格及用途氯乙烯(CH2=CHCl)常温常压下为无色有乙醚香味的气体,易溶于丙酮等,容易燃烧,与空气形成爆炸性混合物,空气中允许浓度为∕L。二、生产方法简介氯乙烯的生产基本原料来源主要是石油和煤,因此其生产方法可分为电石路线和石油路线。石油路线又分为乙炔法、乙烯法、联合法和氧氯化法。在氯乙烯的各种生产方法中,原料均是由乙烯、乙炔、氯气、氯化氢、氧气按不同方式组合而成,同时也就有了各种不同的氯乙烯单体的生产方法。1.乙炔与氯化氢加成制取氯乙烯2CHCHCl+HClCHCHCl如果使用很纯的反应物,氯乙烯的收率可高达95%~99%。2.乙烯经两步反应制取氯乙烯乙烯首先氯化制取1,2-二氯乙烷,然后经热裂解反应生成氯乙烯,并副产氯化氢。22222CHCH+ClCHClCHCl222CHClCHClCHCHCl+HCl该法生产氯乙烯,其氯化剂只有半数用于生产氯乙烯,另一半生成了氯化氢,消耗了氯,而氯化氢的用途用量有限。因此为了有效地应用氯化氢,出现了平衡法生产氯乙烯的工艺。3.乙烯氧氯化法生产氯乙烯氧氯化法是以氧氯化反应为基础的方法,氧氯化反应就是在催化剂氯化铜的作用下,以氯化氢和氧的混合物作为氯源进行的氯化反应。也即是说,在催化剂存在下,将氯化氢的氧化和烃的氯化一步进行的化学反应过程。目前广泛采用的方法是乙烯三步氧氯化法,由氯化、热裂解和氧氯化三部分组成:查一查氯乙烯的性质、产品规格和用途第一步:乙烯和氯气直接氯化生成1,2-二氯乙烷22222CHCH+C1CHClCHCl第二步:1,2-二氯乙烷热裂解生成氯乙烯,同时生成氯化氢222CHClCHClCHCHCl+HC1第三步:乙烯、氯化氢和氧气在催化剂作用下生成1,2-二氯乙烷2222221CHCH2HC1OCHClCHClHO2+++知识链接氯乙烯对环境的影响健康危害:急性毒性表现为麻醉作用;长期接触可引起氯乙烯病。污染来源:氯乙烯为塑料工业的重要原料,主要用作制造聚氯乙烯的单体,也可与醋酸乙烯、丁二烯、丙烯腈、丙烯酸酯类等制成共聚物,制造合成纤维。也用作制造化学品中间体或溶剂以及生产偏氯乙烯、塑料、树脂等。也用于冷藏中作冷冻剂等。危险特性:易燃,与空气混合能形成爆炸性混合物。遇热源和明火有燃烧爆炸的危险。燃烧或无抑制剂时可发生剧烈聚合。其蒸气比空气重,能在较低处扩散到相当远的地方,遇明火会引着回燃。燃烧(分解)产物:一氧化碳、二氧化碳、氯化氢。氯乙烯应急处理处置方法1.泄漏应急处理迅速撤离泄漏污染区人员至上风处,并进行隔离,严格限制出入。切断火源。建议应急处理人员戴自给正压式呼吸器,穿消防防护服。尽可能切断泄漏源。用工业覆盖层或吸附/吸收剂盖住泄漏点附近的下水道等地方,防止气体进入。合理通风,加速扩散。喷雾状水稀释、溶解。构筑围堤或挖坑收容产生的大量废水。如有可能,将残余气或漏出气用排风机送至水洗塔或与塔相连的通风橱内。漏气容器要妥善处理,修复、检验后再用。废弃物处置方法:用焚烧法。废弃物和其它燃料混合焚烧,燃烧要充分,防止生成光气。焚烧炉排出的卤化氢通过酸洗涤器除去。2.防护措施呼吸系统防护:空气中浓度超标时,佩戴过滤式防毒面具(半面罩)。紧急事态抢救或撤离时,建议佩戴空气呼吸器。眼睛防护:戴化学安全防护眼镜。身体防护:穿防静电工作服。手防护:戴防化学品手套。其它:工作现场严禁吸烟。实行就业前和定期体检。进入罐、限制性空间或其它高浓度区作业须有人监4.烯炔法烯炔法也称乙烯和乙炔混合气为原料的改进平衡法,该法一般是将石脑油裂解气分离,得到含有基本上等摩尔的乙烯和乙炔的碳二馏分混合物先与氯化氢化合,乙炔几乎都能反应生成氯乙烯,且比较容易被分离出来。余下的气体继续与氯气直接氯化生成1,2-二氯乙烷,经分离精制后,裂解生成产物氯乙烯,副产氯化氢...
